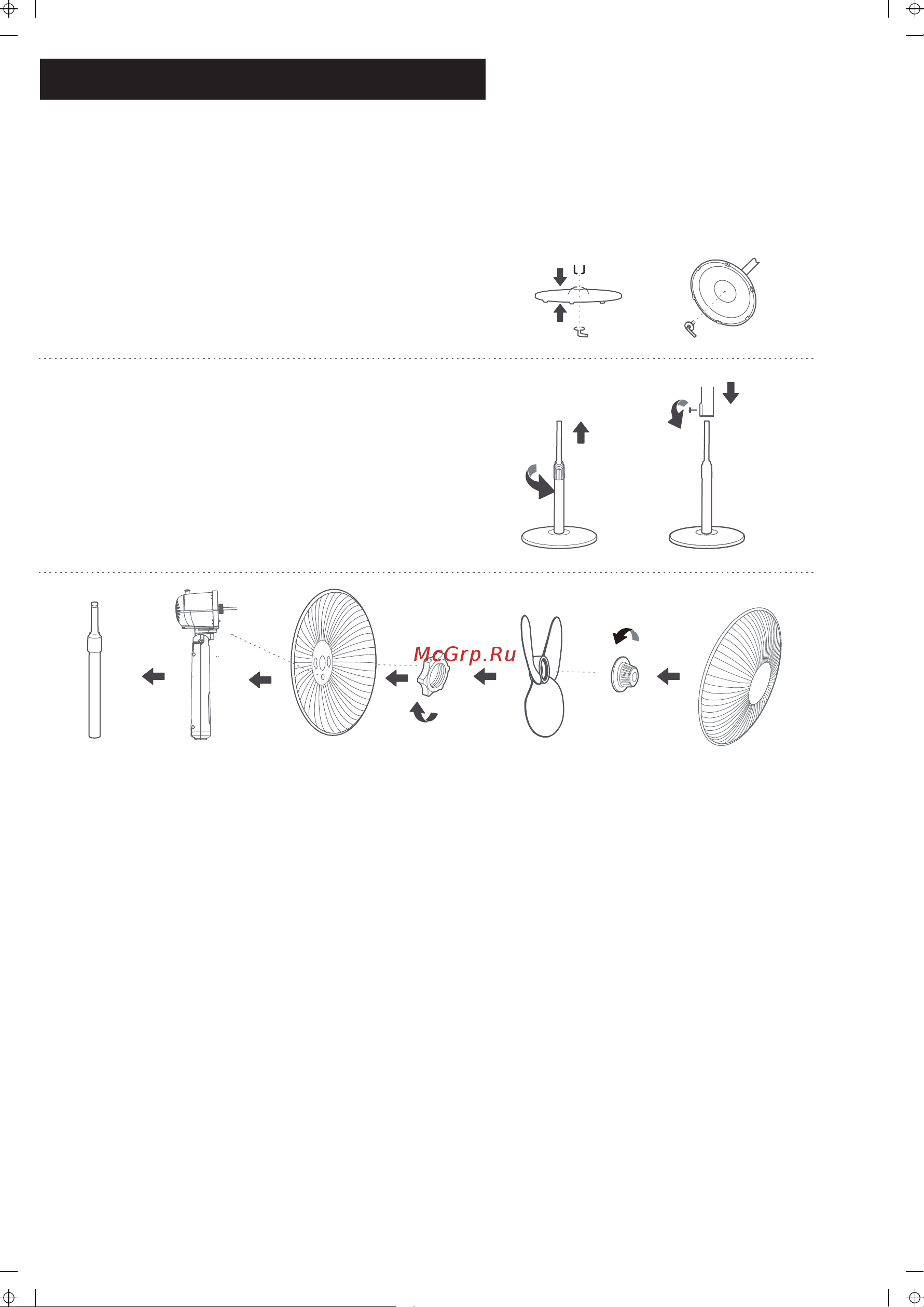

СБОРКА ВЕНТИЛЯТОРА

Внимание:

Перед установкой вывинтите 6-гранный винт из основания, снимите с вала

мотора гайку-фиксатор задней решетки и гайку-фиксатор лопастей.

Соедините низ стойки с основанием,

затем затяните винтом

1 Сборка основания

по часовой стрелке

2 Сборка стойки

2.1 Ослабьте фиксатор стойки, затем

поднимите выдвижную часть стойки на

нужную высоту и снова затяните фиксатор.

2.2 Ослабьте винт, фиксирующий корпус

мотора. Насадите корпус мотора на стойку

и затяните винт.

3 Установка задней решетки

Соедините отверстия в центре решетки с выступами на передней стороне

корпуса мотора.

4 Установка гайки-фиксатора решетки

Закрутите гайку на вал мотора по часовой стрелке.

5 Установка лопастей

Насадите лопасти на вал. Убедитесь, что они вращаются свободно.

6 Установка гайки-фиксатора лопастей

Закрутите гайку против часовой стрелки, затем установите переднюю решетку.

Стойка Корпус мотора

Задняя

решетка

по часовой

стрелке

Гайка

решетки

Лопасти

Гайка

лопастей

Передняя

решетка

Против часовой

стрелки
