LG 55LX9500 [21/196] Подключение с помощью кабеля an rca
![LG 55LX9500 [21/196] Подключение с помощью кабеля an rca](/views2/1085914/page21/bg15.png)
7
НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ
LAN
1
2
HDMI/DVI IN
3
(RGB
WIRELESS
CONTROL
1
L/L/MONOMONO
R
AUDIOAUDIO
VIDEOVIDEO
AV IN 2AV IN 2
ANTENNA
IN

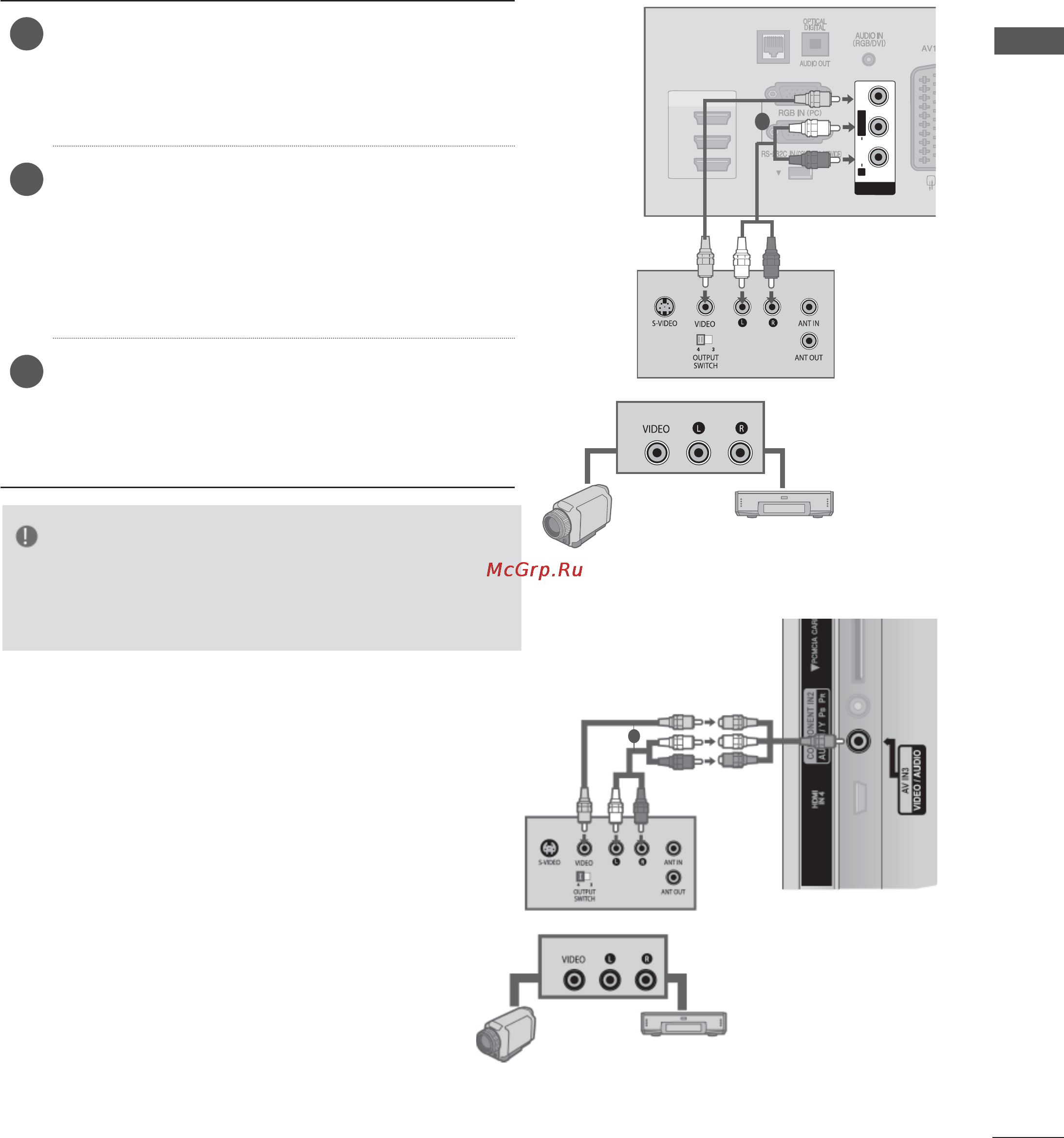

ПОДКЛЮЧЕНИЕ С ПОМОЩЬЮ КАБЕЛЯ AN RCA
1
Видеокамера
Игровая
видеоприставка
или
или
1
Подключите кабели к разъемам AUDIO/
VIDEO на телевизоре и видеомагнитофоне
или внешнем оборудовании. Соблюдайте
соответствие цвета разъема (видео —
желтый, левый аудио — белый, правый
аудио — красный).
2
Вставьте кассету в видеомагнитофон и
нажмите на нем кнопку PLAY
(Воспроизведение)
(
См. руководство
видеомагнитофона.
)
Или приступайте к работе с
соответствующим внешним оборудованием.
(См. руководство пользователя для
внешнего оборудования.)
3
Выберите в качестве источника входного
сигнала разъем
AV2 с помощью кнопки
INPUT на пульте дистанционного
управления.
Если выполнено подключение к AV IN 3,
выберите источник ввода AV3.
1
Видеокамера
Игровая
видеоприставка
или
ПРИМЕЧАНИЕ
► Если подключен видеомагнитофон c
монофоническим звуком, подсоедините аудиокабель
к разъему AUDIO L/MONO телевизора.
