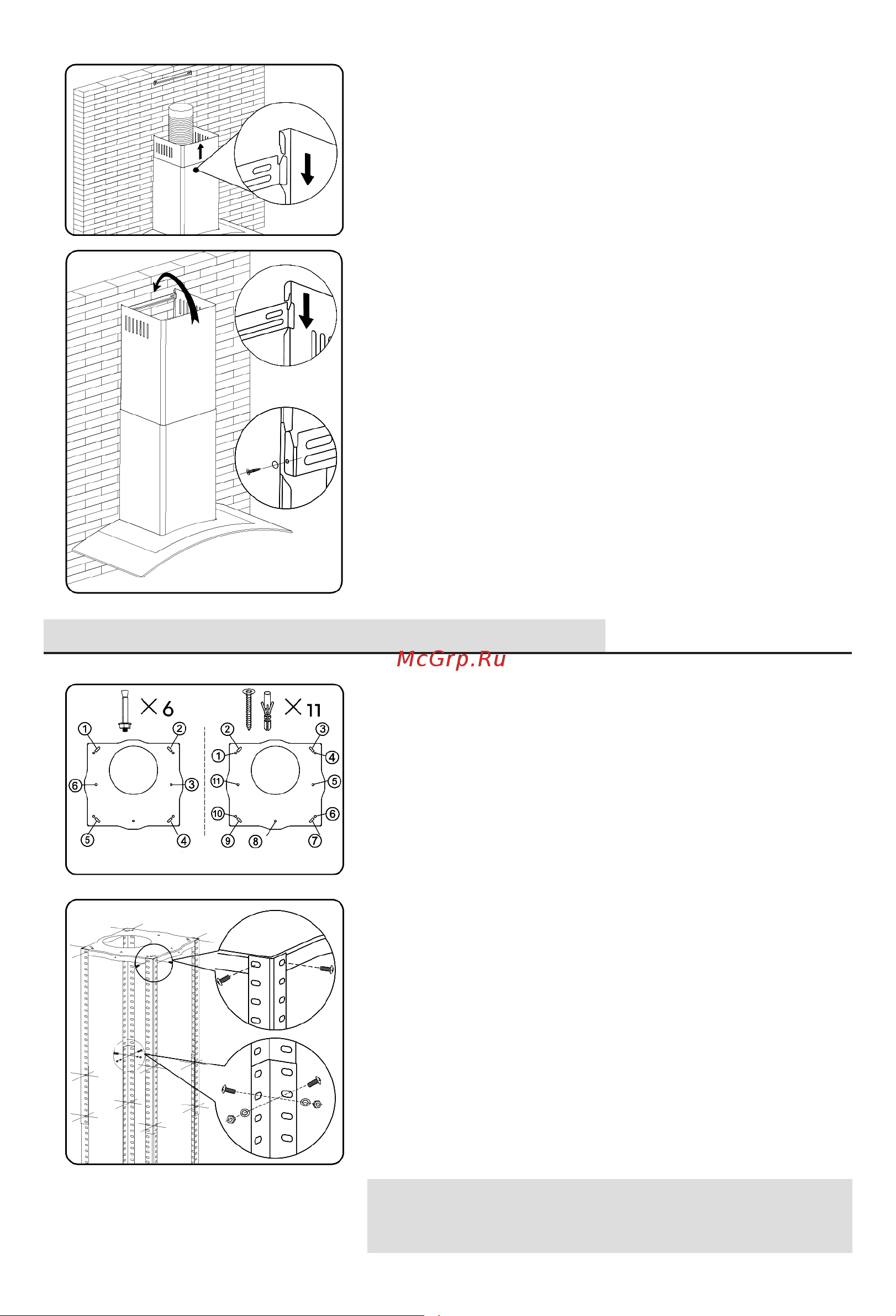

Hebermann HBFH 50.1 X [10/28] Установка островной вытяжки

Поместите верхнюю часть телескопического

короба в нижнюю часть, затем вытяните её

вверх до требуемой высоты.

Существует 2 способа установки крышки

телескопического короба. Посмотрите, как

это сделано на прилагаемых рисунках для

справки.

1. Просверлив 2 отверстия и закрепив крон-

штейн, повесьте крышку телескопического

короба, совместив оба боковых замка (рис. 1).

2. После сверления 2 отверстий и фиксации

кронштейна установите крышку телескопиче-

ского короба, зафиксировав ее 2 винтами в

обоих боковых отверстиях (см. рис. 2).

УСТАНОВКА ОСТРОВНОЙ ВЫТЯЖКИ

Установите подвесную пластину на потолке,

а затем отметьте положение отверстий для

винтов. Подвесная плита должна быть на-

дежно закреплена на потолке посредством:

(1) 6 анкерных болтов для цементного потолка и

(2) 11 саморезов 4х3O мм. для деревянного

потолка.

Закрепите угловые пластины на монтажной

плите с помощью винтов 8 х (5 х 10 мм.).

Удлините угловые пластины до требуемой

высоты, а затем зафиксируйте их в нужном

положении с помощью винтов 16 х (5х10 мм.)

и гаек с металлическими шайбами.

ВАЖНО: Угловые пластины должны

иметь перекрытие не менее 100 мм.

(рис. 1)

(рис. 2)

(3 винта по 10 мм)

Эта сторона обращена к выключателю.
