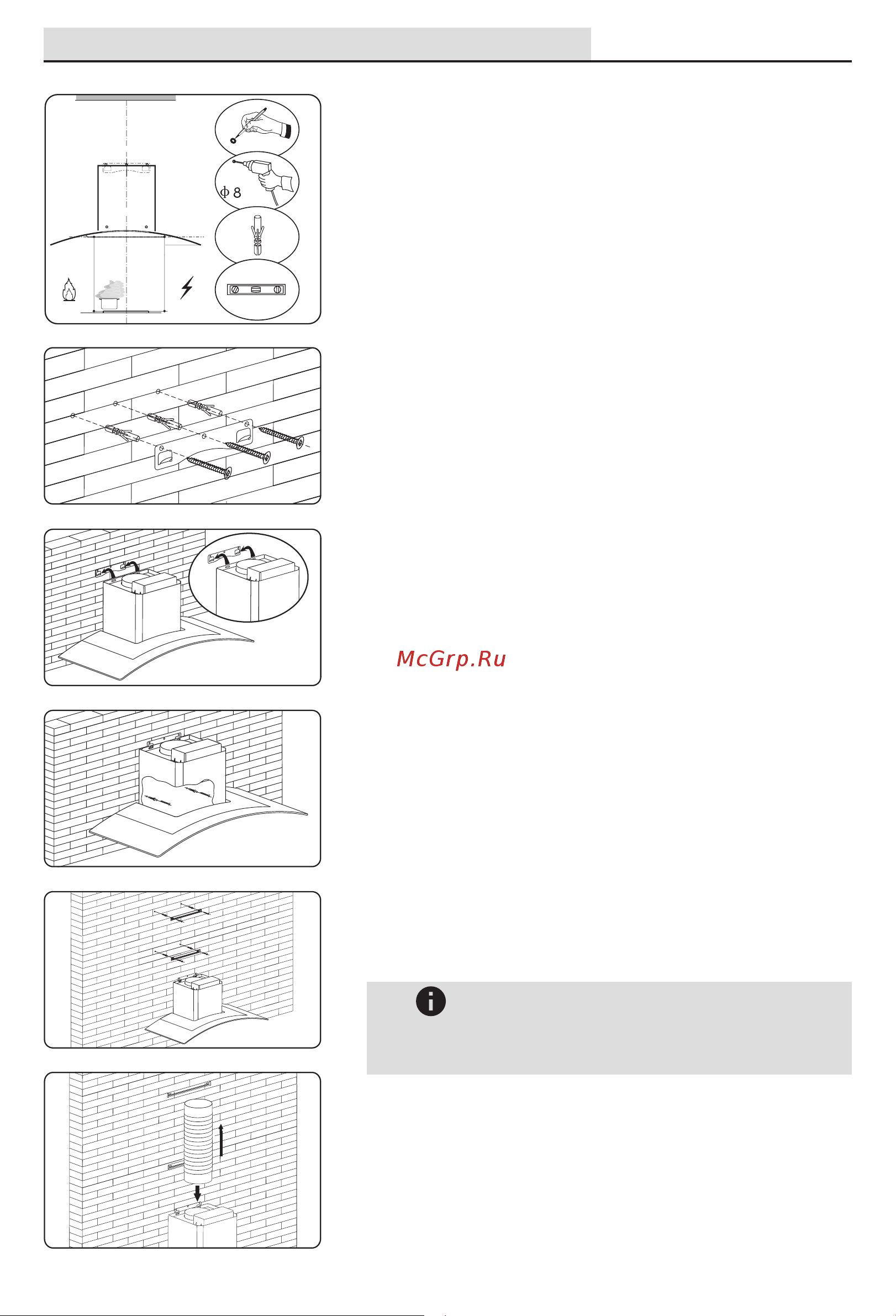

Hebermann HBFH 60.1 W [9/28] Установка настенной вытяжки

Подготовьте карандаш, электрическую

дрель, пластиковые дюбели и уровень перед

установкой. Вытяжка должна располагаться

на высоте от 55 до 65 см. от электрических

варочных поверхностей, и на высоте от 75 до

85 см. от газовых варочных поверхностей.

Просверлите отверстия диаметром 3х8

мм для установки кронштейна. Прикрутите

кронштейн к стене и затяните его с помощью

прилагаемых винтов и пластиковых настен-

ных дюбелей.

Поднимите вытяжку и повесьте ее на крон-

штейн на стене.

Перед установкой необходимо просвер-

лить дополнительные отверстия размером

2х8 мм, установить крепежные винты и пла-

стиковые дюбели.

Отметьте положение и просверлите 2 отвер-

стия для каждого кронштейна дымохода и

затяните кронштейн винтами.

Более длинный кронштейн —

это верхний кронштейн теле-

скопического короба.

Закрепите антивозвратный клапан на возду-

ховоде вытяжки, а затем прикрепите трубу к

воздуховоду, как показано на рисунке.

Важно

УСТАНОВКА НАСТЕННОЙ ВЫТЯЖКИ

мм

550 min

850 min
