Hebermann HBWH 50.1 X [12/28] Установка плоской вытяжки

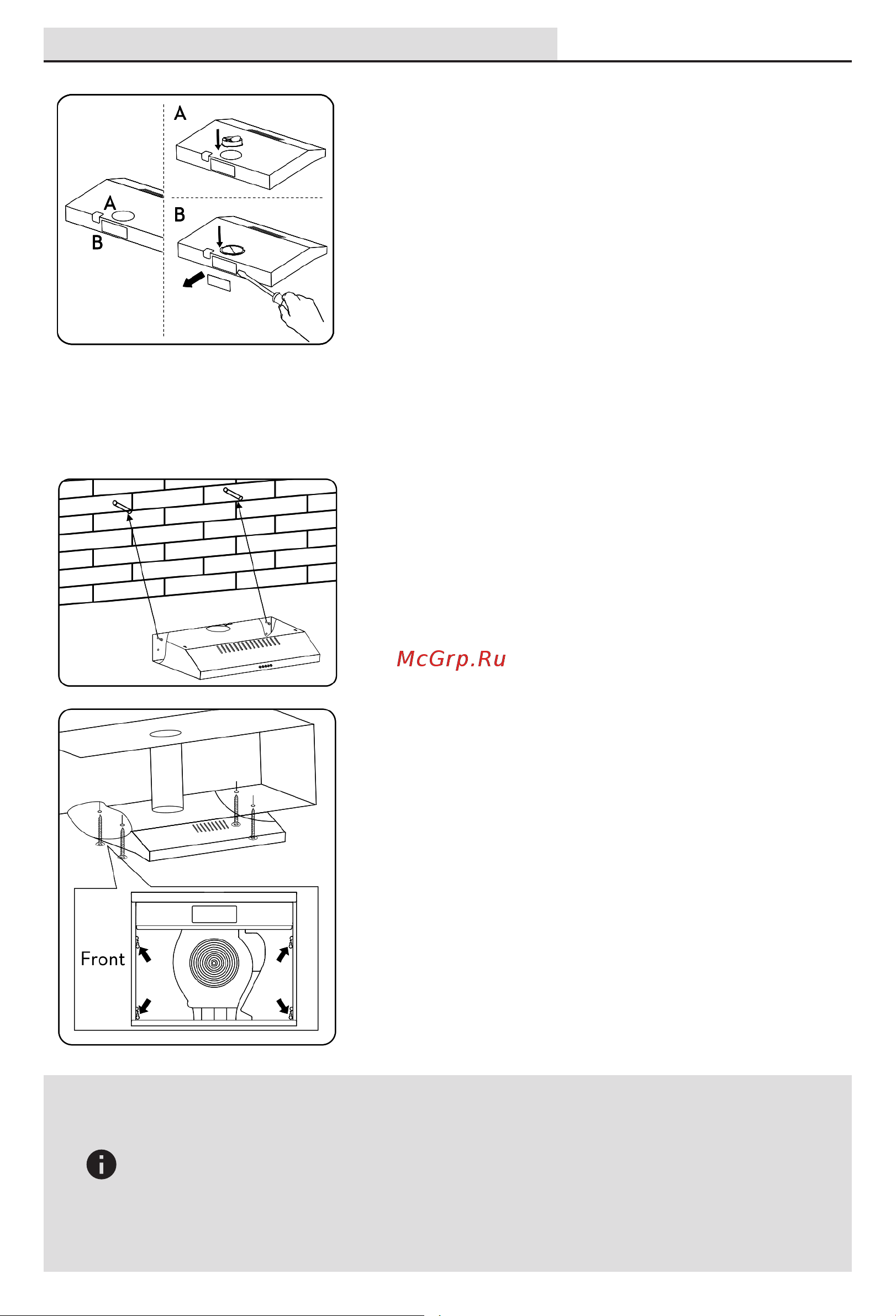

УСТАНОВКА ПЛОСКОЙ ВЫТЯЖКИ

Два способа вентиляции (А и Б)

Вертикальная приточно-вытяжная венти-

ляция:

Метод А: соедините воздуховод 120 мм

с верхним вентиляционным отверстием тон-

кой вытяжки.

Метод Б: закройте верхнее вентиляционное

отверстие плоской вытяжки прилагаемой в

комплекте крышкой и снимите заднюю ква-

дратную металлическую пластину с помо-

щью инструмента.

Два способа установки (A и Б)

Способ А (настенный монтаж):

Измерьте расстояние между крепёжными

отверстиями в задней части вытяжки, пере-

несите разметку на стену и просверлите два

отверстия по 8 мм на стене и закрепите в них

два самореза 4 х 30 мм с помощью пластико-

вых дюбелей.

Установите вытяжку на саморезы.

Установите односторонний клапан на вытяж-

ку, чтобы закончить установку.

Метод Б (установка в шкаф):

Просверлите 4 отверстия диаметром 6 мм.

В нижней части шкафчика. Прикрепите вы-

тяжку на 4 самореза с винтами.

Важно

1. Выдвижная труба является дополнительным аксессуа-

ром, не входящим в комплект поставки.

2. Снимите защитную пленку перед установкой.

3. Существует 2 способа вентиляции, включая горизонталь-

ную вентиляцию и вертикальную вентиляцию. Пожалуйста,

обратите внимание на способ вентиляции при монтаже.
