Sharp ECSB72RS — инструкция по сборке и установке пылесоса с аккумулятором [3/10]

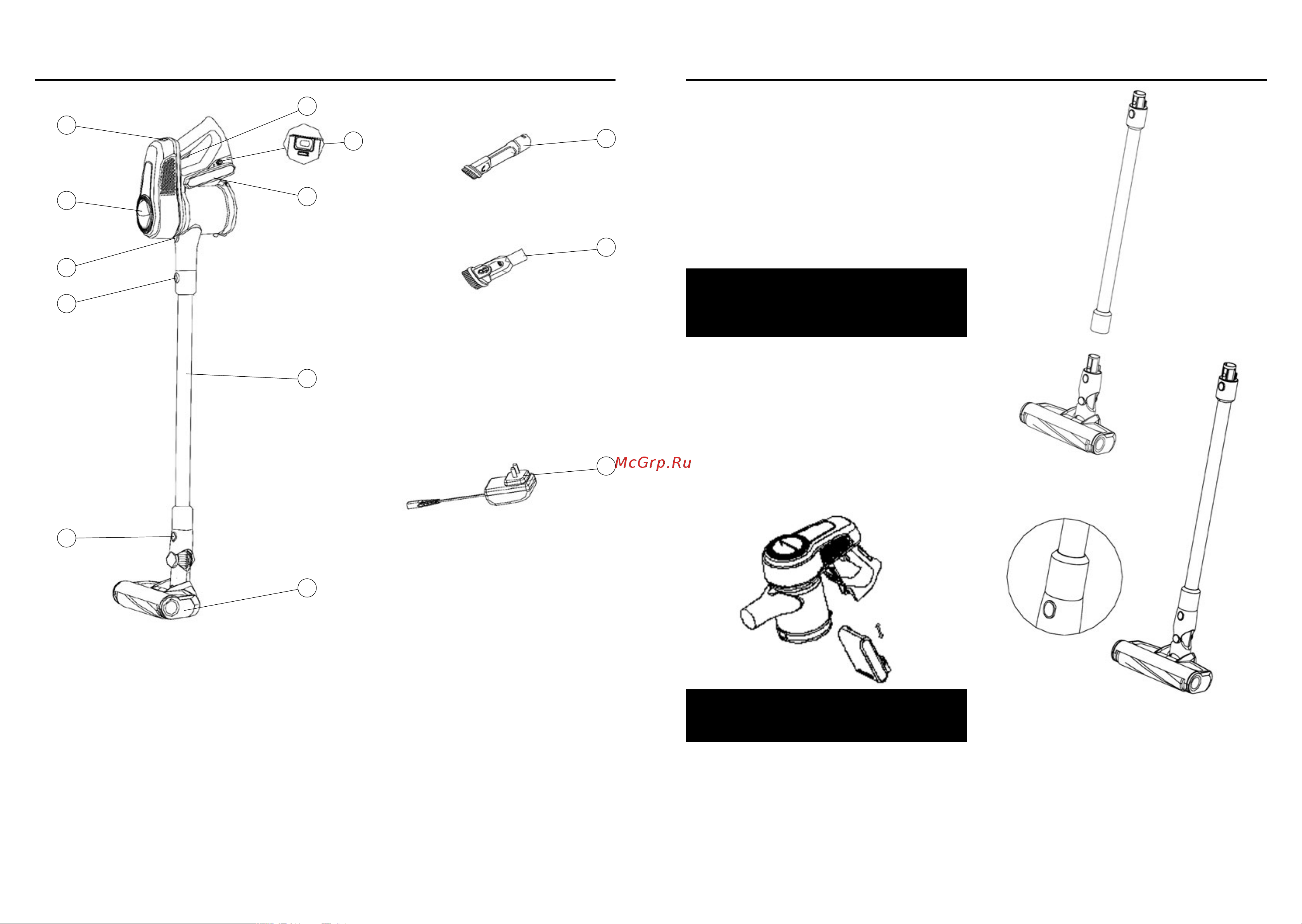

![Sharp ECSB72RS [3/10] Установка электрической половой щетки и удлинительной трубки](/views2/1860235/page3/bg3.png)
4 5
ОБЩЕЕ ОПИСАНИЕ СБОРКА ПЫЛЕСОСА
1. Кнопка разблокировки щетки
2. Кнопка разблокировки металлической трубки
3. Кнопка разблокировки пылесборника
4. Кнопка управления блоком Hepa
5. Переключатель скорости
6. Кнопка включения
7. Кнопка отсоединения блока батарей
8. Аккумуляторная батарея
9. Удлинительная трубка
10. Электрическая половая щетка
11. Щелевая насадка
12. Диванная щетка
13. Блок питания
5
6
11
12
13
7
8
9
10
4
3
2
1
УСТАНОВКА ЭЛЕКТРИЧЕСКОЙ ПОЛОВОЙ
ЩЕТКИ И УДЛИНИТЕЛЬНОЙ ТРУБКИ
УСТАНОВКА АККУМУЛЯТОРНОЙ БАТАРЕИ
НА ПОРТАТИВНОМ ПЫЛЕСОСЕ
— При соединении половой щётки и удлинитель-
ной трубки держите левой рукой электрическую
половую щетку в направлении, показанном
на рисунке, затем правой рукой вертикально
вставьте монтажное отверстие в нижней части
удлинительной трубки в разъем половой щетки
до щелчка. Это означает, что установка заверше-
на.
Примечание: при сборке необходимо
удерживать направление рукоятки в соот-
ветствии с направлением щетки и совме-
стить проводящий штырь и гнездо.
— Если во время упаковки, хранения или очистки
пылесоса необходимо снять электрическую по-
ловую щетку, нажмите кнопку разблокировки
половой щетки в соответствии с иллюстрацией,
потяните электрическую половую щетку в на-
правлении, показанном на иллюстрации, и сни-
мите ее с монтажного отверстия.
Важно! Использовать пылесос только с ак-
кумуляторной батареей модели T-DC38L,
идущей в комплекте.
— Установка аккумуляторной батареи: Крепко
удерживайте портативный пылесос одной ру-
кой, другой рукой направьте батарею в направ-
ляющий паз на корпусе и сдвиньте крышку ба-
тареи в направлении стрелки в соответствии с
иллюстрацией. После установки на место ниж-
няя крышка батареи не должна шататься при
попытке ее снятия. Это означает, что аккумуля-
торная батарея установлена.
Сборка
проводящего
разъема
Кнопка
разблокировки
половой щетки
