RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

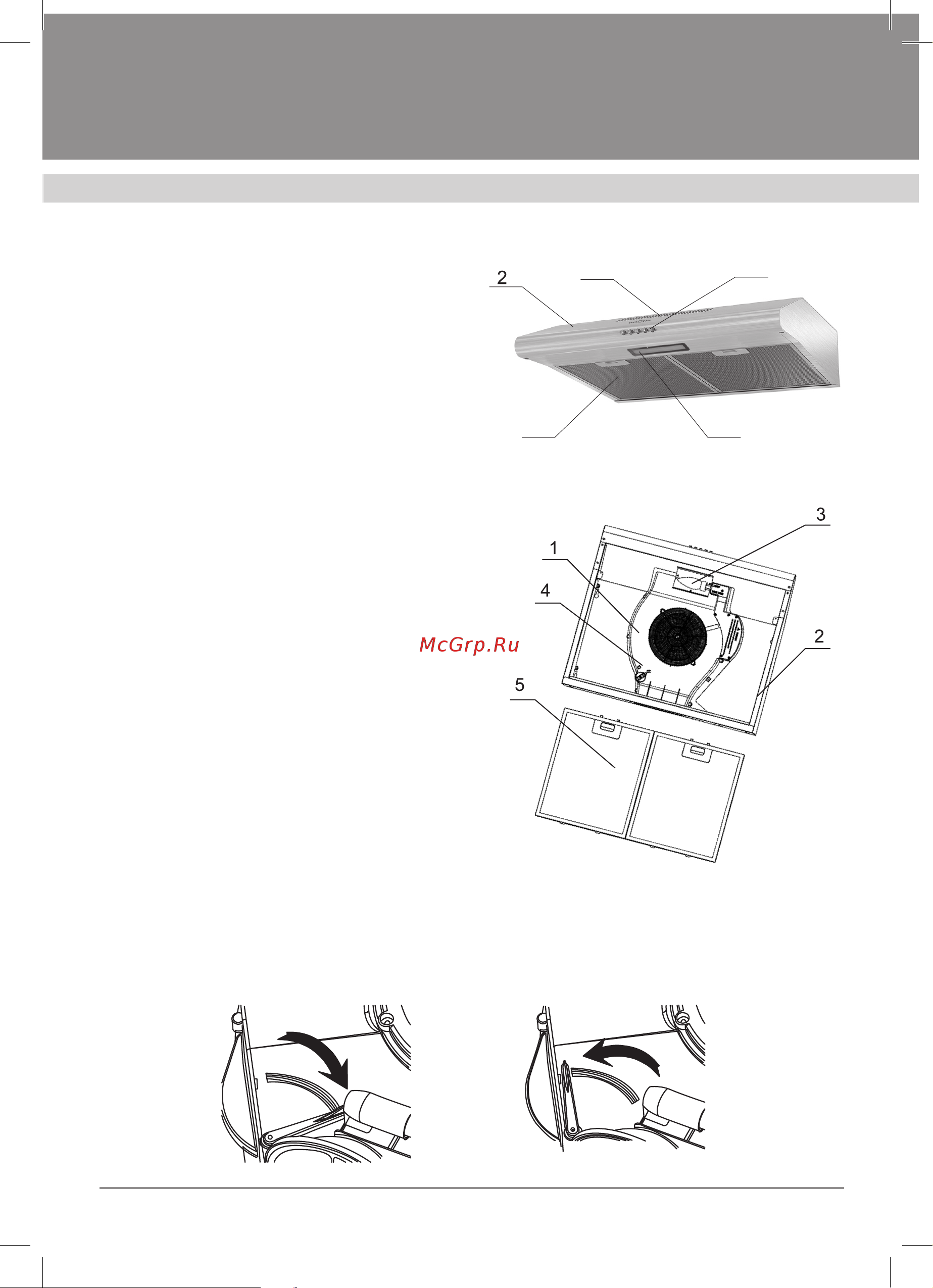

ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из

следующих составных частей (см. Рис. 1):

1. Переключатель режимов работы вы-

тяжки.

2. Корпус вытяжки.

3. Алюминиевый жироулавливающий

фильтр.

4. Защитное стекло лампы подсветки.

5. Решетка для выхода воздуха при ра-

боте вытяжки в режиме рециркуля-

ции (см. ниже «Инструкция по поль-

зованию вытяжкой»).

Внутри вытяжки (после снятия алюми-

ниевых жиро улавливающих фильтров)

находятся (см. рис. 2):

1. Короб мотора с мотором и крыльчат-

кой в сборе и с монтажной колодкой.

2. Корпус вытяжки.

3. Лампа подсветки.

4. Переключатель режимов работы.

5. Жироулавливающие фильтры.

Заслонка для изменения режимов

работы вытяжки (см. рис. 3): отвода воз-

духа в вентиляционную шахту (a) или ре-

циркуляции (b).

Рис. 1

Рис. 2

Рис. 3b

Рис. 3a
