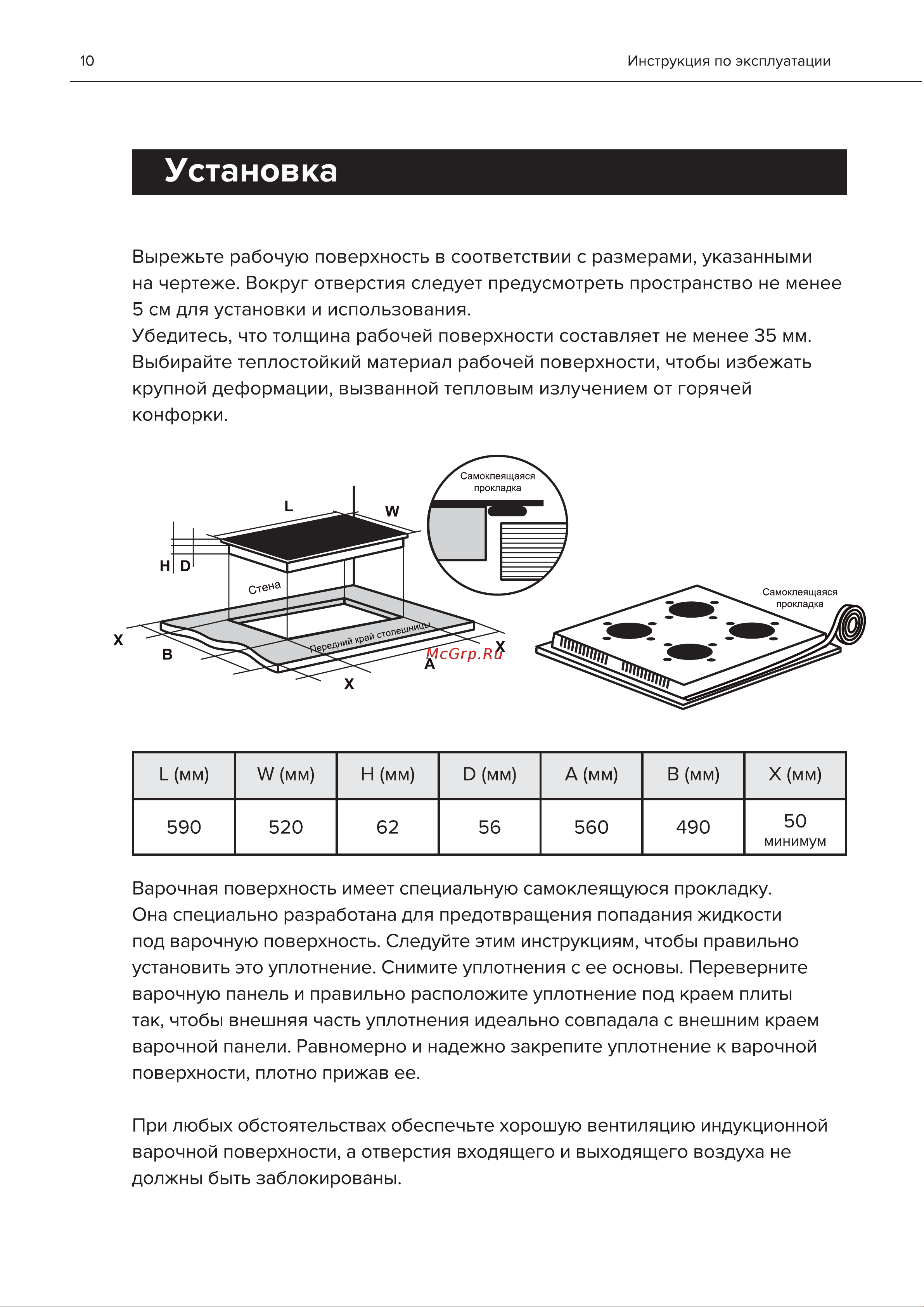

Инструкция по эксплуатации 10 Установка Вырежьте рабочую поверхность в соответствии с размерами указанными на чертеже Вокруг отверстия следует предусмотреть пространство не менее 5 см для установки и использования Убедитесь что толщина рабочей поверхности составляет не менее 35 мм Выбирайте теплостойкий материал рабочей поверхности чтобы избежать крупной деформации вызванной тепловым излучением от горячей конфорки 1_ мм W мм Н мм мм А мм В мм 590 520 62 56 560 490 X мм 50 минимум Варочная поверхность имеет специальную самоклеящуюся прокладку Она специально разработана для предотвращения попадания жидкости под варочную поверхность Следуйте этим инструкциям чтобы правильно установить это уплотнение Снимите уплотнения с ее основы Переверните варочную панель и правильно расположите уплотнение под краем плиты так чтобы внешняя часть уплотнения идеально совпадала с внешним краем варочной панели Равномерно и надежно закрепите уплотнение к варочной поверхности плотно прижав ее При любых обстоятельствах обеспечьте хорошую вентиляцию индукционной варочной поверхности а отверстия входящего и выходящего воздуха не должны быть заблокированы
