ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Прибор рассчитан на работу в однофазной сети с напря-

жением 230 В (однофазная). Подключение должно выпол-

няться в соответствии с действующими нормами и прави-

лами.

Перед подключением убедитесь, что:

1) автоматический выключатель и электрическая си-

стема прибора способный выдержать нагрузку при-

бора (см. типовую табличку);

2) система подачи электроэнергии оснащена заземле-

нием в соответствии с действующими стандартами;

3) розетка или многополярный выключатель располо-

жены в доступном месте.

Установите на кабель питания подходящую штепсельную

вилку, которая выдержит соответствующую нагрузку, и

вставьте ее в розетку.

Если Вы хотите подключить прибор напрямую к электросе-

ти, то необходимо использовать многополярный разъеди-

нитель с расстоянием между контактами 3 мм. Размыка-

тель устанавливается между прибором и электросетью в

строгом соответствии с действующими стандартами.

Разъединитель не должен размыкать желто-зеленый про-

вод заземления.

Коричневый провод фазы (подключается к клемме L в щитке) всегда соединяйте с проводом

фазы в кабеле питания.

В любом случае, кабель питания необходимо расположить таким образом, чтобы темпера-

тура в любой его точке не превышала бы комнатную температуру на 50ºC.

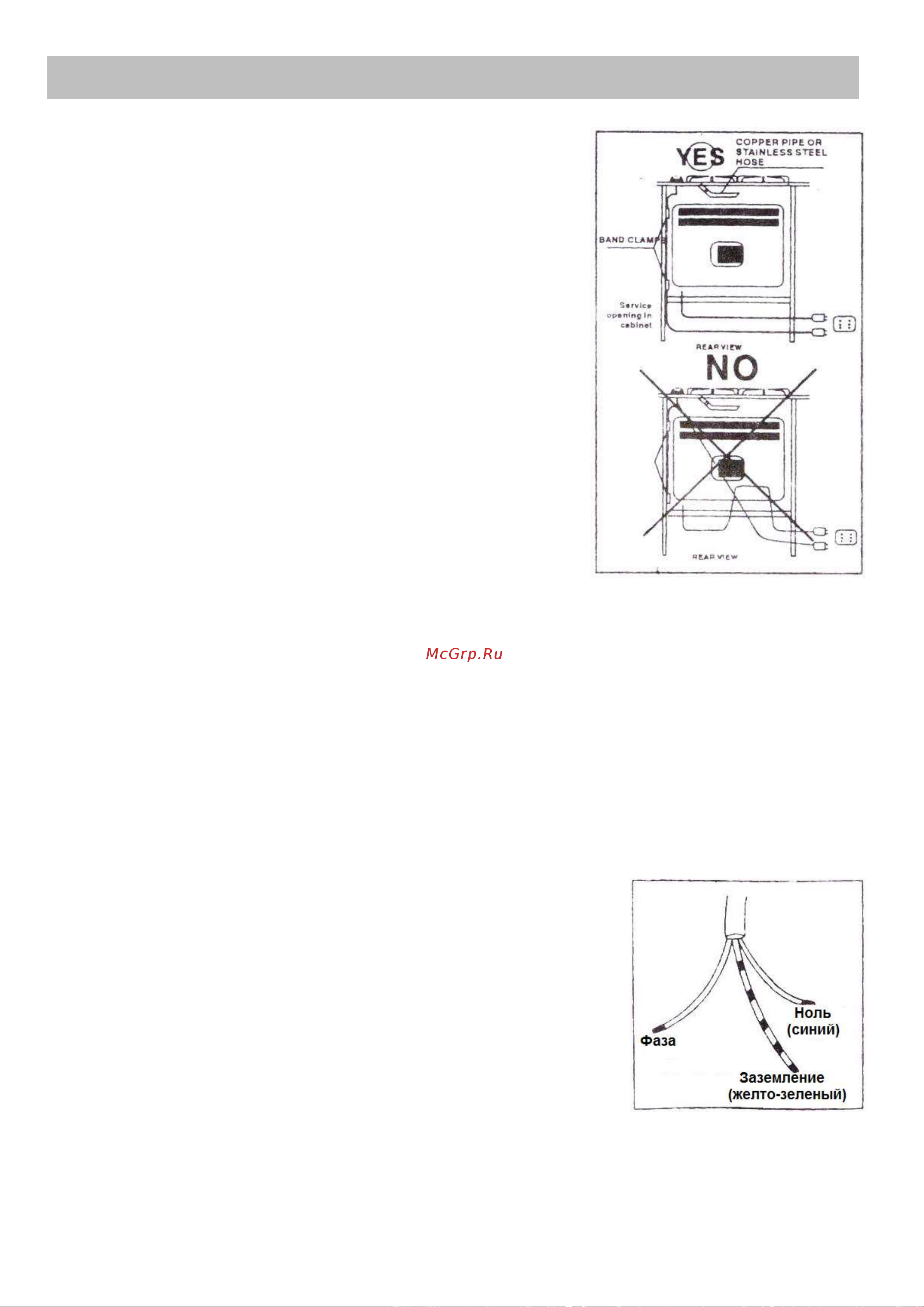

Пример идеальной прокладки кабеля питания показан на рисунке. При помощи хомутов ка-

бель питания закреплен на стенке шкафа, благодаря чему кабель не контактирует с нижней

частью прибора.

ЗАМЕНА КАБЕЛЯ ПИТАНИЯ

Если возникает необходимость заменить кабель питания,

необходимо использовать кабели типа HO5RR-F или HO5RN-F,

которые выдерживают нагрузку и температуру при эксплуата-

ции прибора. Кроме того, желто-зеленый провод заземления

должен быть приблизительно на 2 см длиннее провода фазы и

провода нуля.
