4
ПРИМЕЧАНИЕ
• Не вставляйте в розетку штепсель провода питания до тех пор, пока не будут
сделаны все соединения.
• Выполняя соединения, сверяйтесь с инструкциями по использованию других
компонентов.
• При подключении компонентов обращайте внимание на каналы (левый канал
подключайте к левому, правый – к правому).
• Не связывайте вместе в один жгут провод питания и соединительные кабели –
это может привести к шумам или фону переменного тока.
• Не подключайте тюнер к входу PHONO усилителя (этот вход предназначен толь-
ко для подключения проигрывателя грампластинок).

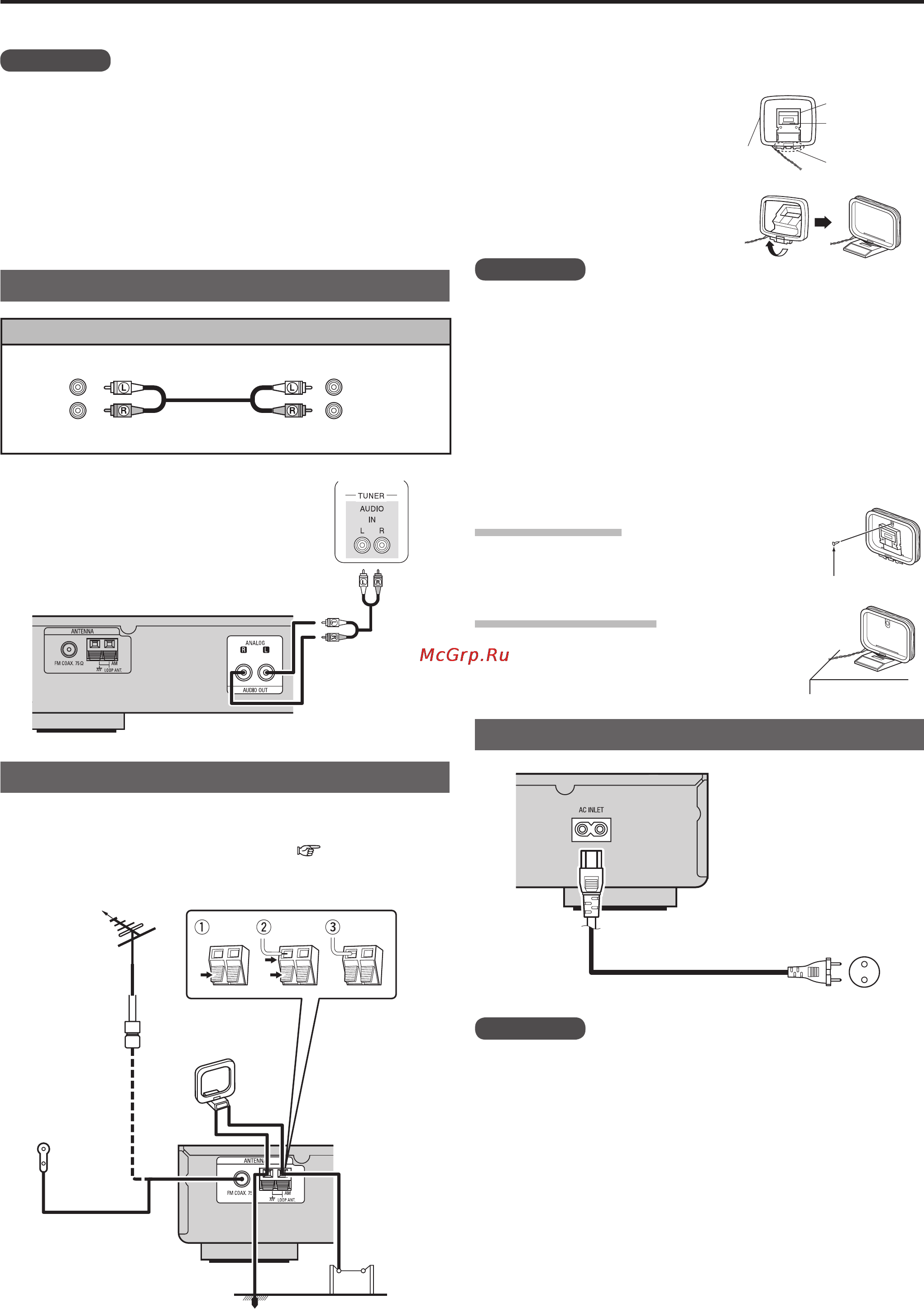

Аналоговые соединения
Аудиокабели
Аналоговые соединения (стереофонические)
(Белый)
(Красный)
Аналоговый кабель (входит в комплект)
Усилитель
Подключение антенн
• Для прослушивания передач радиовещания подключите к тюнеру FM антенну
или рамочную AM антенну, прилагаемую к тюнеру.
• Подключив антенну и добившись приема станций ( стр. 5 «Прослушивание
FM/AM радиовещания»), с помощью клейкой ленты зафиксируйте антенну в та-
ком положении, которое обеспечивает наиболее чистый прием.
Наружная FM
антенна
75-омный
коаксиальный
кабель
Рамочная AM антенна
(входит в комплект)
Комнатная FM
антенна (входит
в комплект)
Заземление
Наружная AM
антенна
❏ СБОРКА РАМОЧНОЙ AM АНТЕННЫ
1
Поверните подставку относитель-
но нижней части антенны и ото-
гните ее вперед.
2
Вставьте выступающую часть в ква-
дратное отверстие подставки.
ПРИМЕЧАНИЕ
• Не подключайте одновременно две FM антенны.
• Когда используете внешнюю AM антенну, рамочную AM антенну можно не от-
ключать.
• Убедитесь в том, что проводки рамочной AM антенны не касаются металличе-
ских частей панели.
• Если станции принимаются с помехами, то для уменьшения помех подключите
клемму заземления (GND).
• Если при использовании комнатной антенны прием неудовлетворителен, реко-
мендуем установить наружную антенну. Обратитесь за помощью в магазин, в ко-
тором вы приобрели тюнер.
❏ ИСПОЛЬЗОВАНИЕ РАМОЧНОЙ AM АНТЕННЫ
Установке на стене
Установите антенну на стене, не собирая ее.
Установка на подставке
Соберите антенну в соответствии с описанной выше процедурой.
Подключение провода питания
Провод питания
(входит в комплект)
К электрической
розетке (пере-
менное напряже-
ние 230 В, 50 Гц)
ПРИМЕЧАНИЕ
• Вставляйте вилку в розетку до упора, чтобы обеспечить хороший контакт. Пло-
хой контакт может приводить к появлению шумов.
• Не вынимайте вилку из розетки во время работы тюнера.
Соединения
Рамочная
антенна
Подставка
Квадратное
отверстие
Выступающая
часть
Гвоздь, кнопка и т.п.
