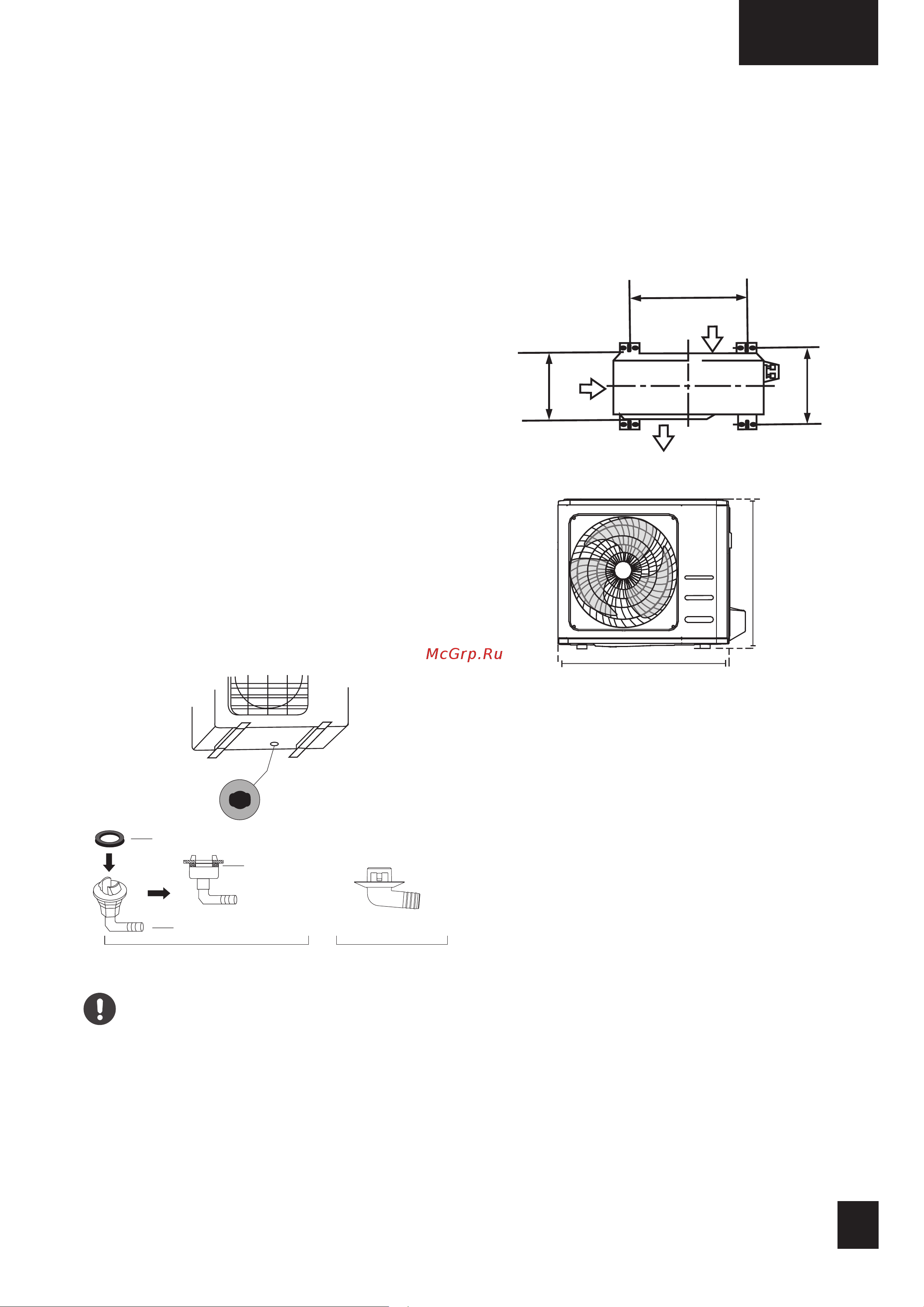

30
Руководство по
эксплуатации /
Руководство по
установке
Шаг 2: Установить сливное соединение (только
для теплового насоса)
Перед установкой наружного кондиционера на
место необходимо установить сливное соединение
в нижней части блока. Обратите внимание, что
существует два различных типа дренажных швов в
зависимости от типа наружного кондиционера.
Если сливное соединение снабжено резиновым
уплотнением (смотри Рис. А) выполните
следующие действия:
1. Установите резиновое уплотнение на конце
сливного соединения, которое будет соединено
с наружным кондиционером.
2. Вставьте сливной патрубок в отверстие в
нижней части устройства.
3. Поверните сливное соединение на 90°, пока
оно не защелкнется на месте, обращенном к
передней части устройства.
4. Подсоедините удлинитель сливного шланга (не
входит в комплект) к сливному соединению,
чтобы перенаправить воду из устройства в
режиме обогрева.
Если сливное соединение не снабжено
резиновым уплотнением (смотри Рис. Б)
выполните следующие действия:
1. Вставьте сливной патрубок в отверстие в
нижней части устройства. Сливное соединение
щелкнет на месте.
2. Подсоедините удлинитель сливного шланга (не
входит в комплект) к сливному соединению,
чтобы перенаправить воду из устройства в
режиме обогрева.
Отверстие поддона
основания наружного
кондиционера
Уплотнение
Уплотнение
Сливное соединение
(A) (B)
В ХОЛОДНОМ КЛИМАТЕ
В холодном климате убедитесь, что сливной шланг
расположен как можно выше, чтобы обеспечить
быстрый слив воды. Если вода стекает слишком
медленно, она может замерзнуть в шланге и
затопить устройство.
Шаг 3: Анкер наружного кондиционера
Наружный кондиционер может быть закреплен на
земле или на настенном кронштейне с помощью
болта (M10). Подготовьте основание установки
кондиционера согласно размерам ниже.
РАЗМЕРЫ УСТАНОВКИ КОНДИЦИОНЕРА
Ниже приведен список различных размеров
наружных кондиционеров и расстояние между их
монтажными ножками. Подготовьте основание
установки кондиционера согласно размерам ниже.
A
D
B
Воздухозаборник
Воздухоз-
аборник
Выход воздуха
H
W
