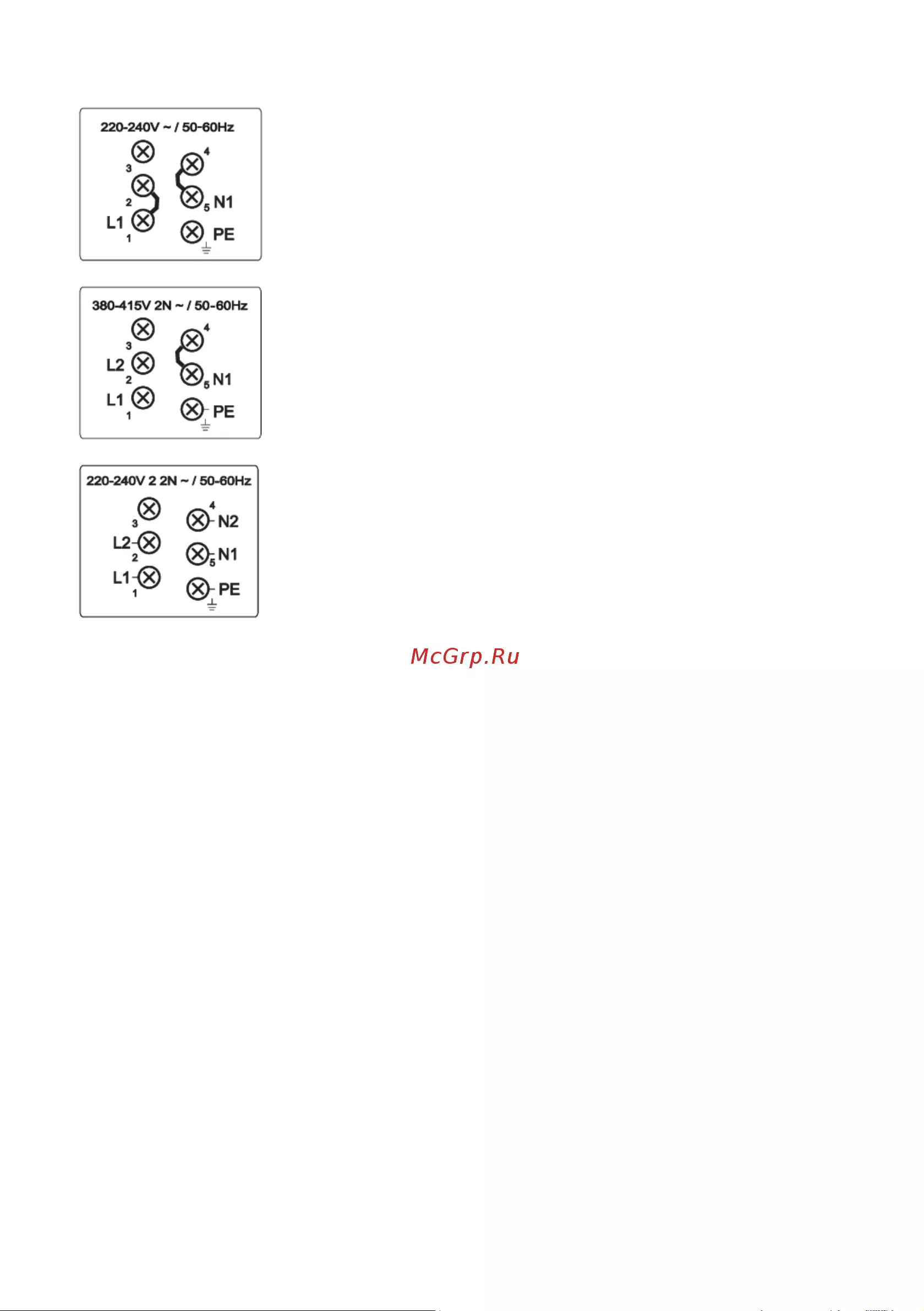

Схема подключения

Однофазное подключение (32 A)

• 1 фаза (1 1N, 220-240 В~ / 50/60 Гц)

Напряжение между фазой и нейтралью 220-240 В~.

Установите перемычку между клеммами 1 и 2 и между

клеммами 4 и 5.

- Установите предохранитель не менее чем на 32 А. Площадь

сечения кабеля должна быть не менее 4 мм².

Двухфазное подключение (16 A)

• 2 фазы, 1 нейтраль (2 1N, 380-415 В~ / 50/60 Гц)

- Напряжение между фазой и нейтралью 220-240 В~.

Напряжение между фазами 380-415 В~. Установите

перемычку между клеммами 4 и 5. Установите не менее двух

предохранителей не менее чем на 16 А каждый. Площадь

сечения кабеля должна быть не менее 1,5 мм².

Только для Нидерландов!

• 2 фазы, 2 нейтрали (2 2N, 220-240 В 2 2N ~ / 50/60 Гц)

- Напряжение между фазами и нейтралью 220-240 В~.

- Установите не менее двух предохранителей не менее чем на

16 А каждый. Площадь сечения кабеля должна быть не менее

1,5 мм².

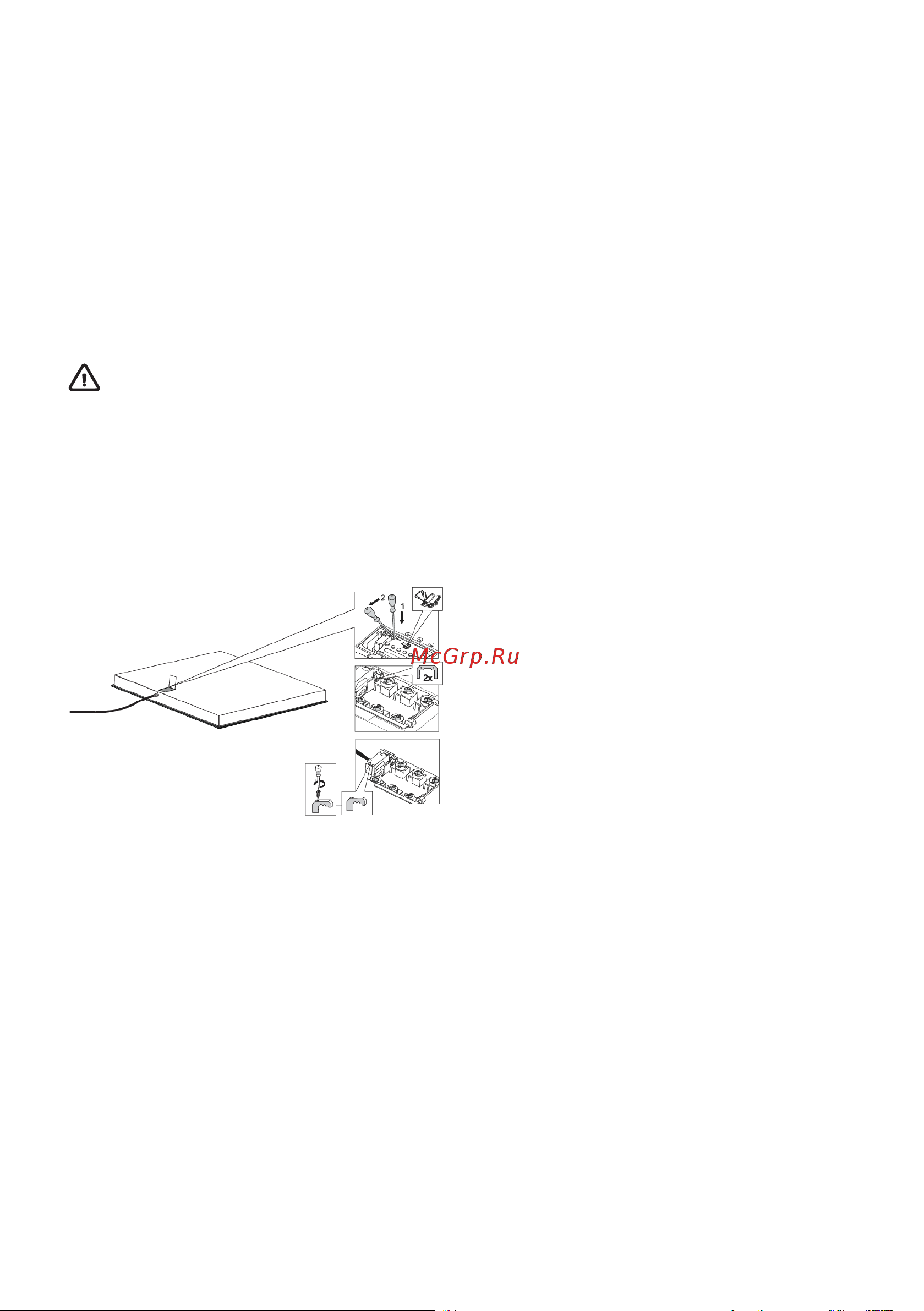

Подсоединение кабеля питания

(модели с кабелем питания)

• Прибор должен быть подключен к электросети через стационарное клеммное соединение

или силовую розетку.

• Устройства отсоединенияот электросетидолжны соответствоватьдействующим нормативам.

• Не удлиняйте кабель и не перегибайте его через острые края.

• Если прибор установлен над духовкой, убедитесь, что кабель не соприкасается с горячими

частями духовки.

Однофазное подключение

Подключите прибор, как показано на схеме А. Если в вашей сети не установлен предохранитель

на 32 А, необходимо соответствующим образом уменьшить или ограничить мощность прибора.

См. раздел «Пользовательские настройки».
