Supra SDT-93 [5/15] Передняя панель

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

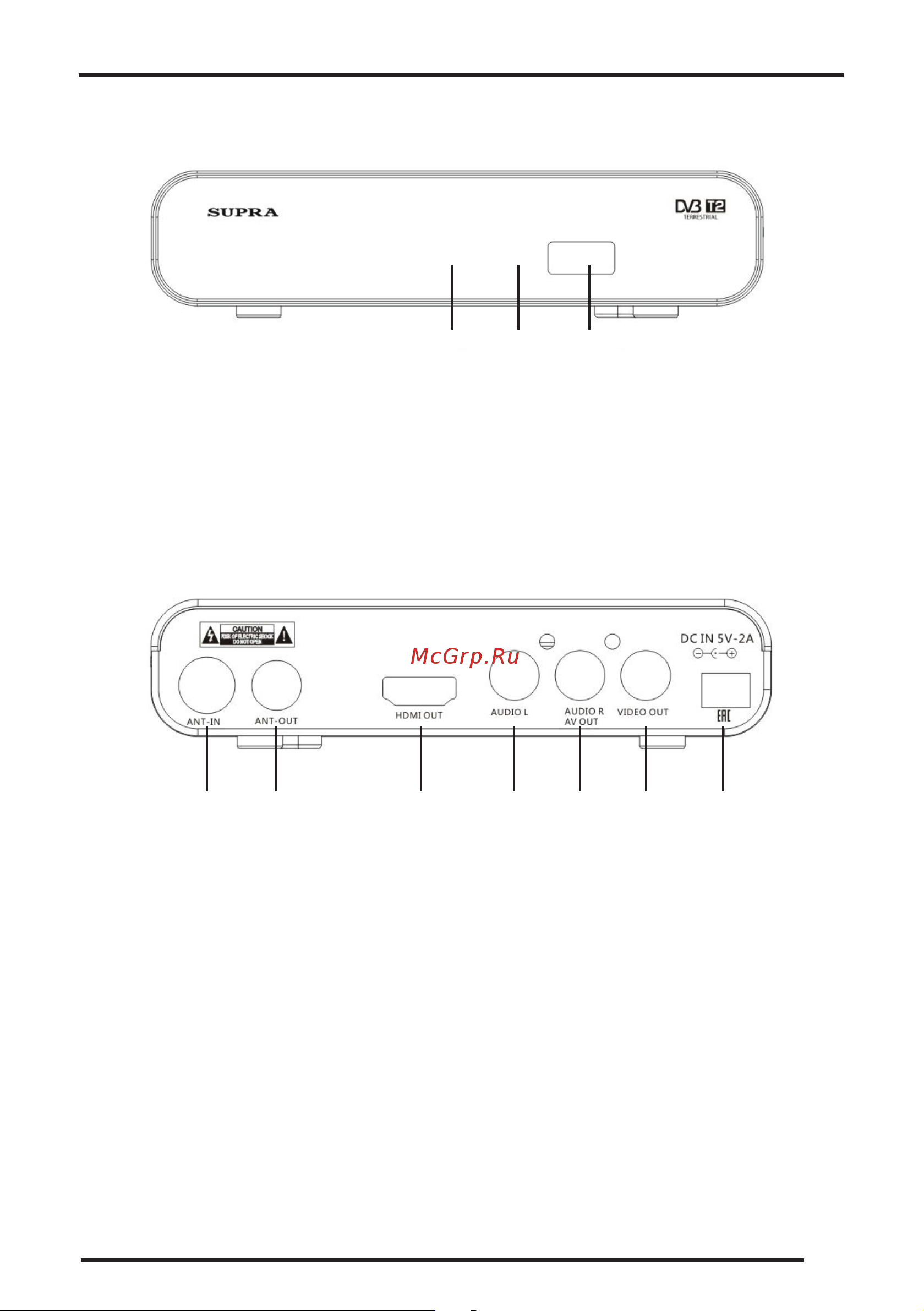

ПЕРЕДНЯЯ ПАНЕЛЬ

ЗАДНЯЯ ПАНЕЛЬ

Индикатор питания

Окно приема инфракрасных сигналов пульта ДУ

USB разъем для подключения накопительных устройств

1. Вход ANT IN для подключения внешней ТВ антенны

2. Выход ANT OUT для подключения антенного кабель, по которому далее пойдет сигнал

телевизионной антенны, для подсоединения к телевизору или другому проигрывателю

3. Аудио/видео выход HDMI для подключения к HDMI устройствам

4. Аналоговый аудио выход AUDIO LEFT (левый канал)

5. Аналоговый ау

дио выход AUDIO RIGHT (правый канал)

6. VIDEO OUT Композитный видео выход

7. DC IN Разъем для подключения кабеля питания

ВНИМАНИЕ:

Перед выполнением подсоединений отключите оборудование от электросети.

1 2 3 4 5 6 7
