Подключение монитора

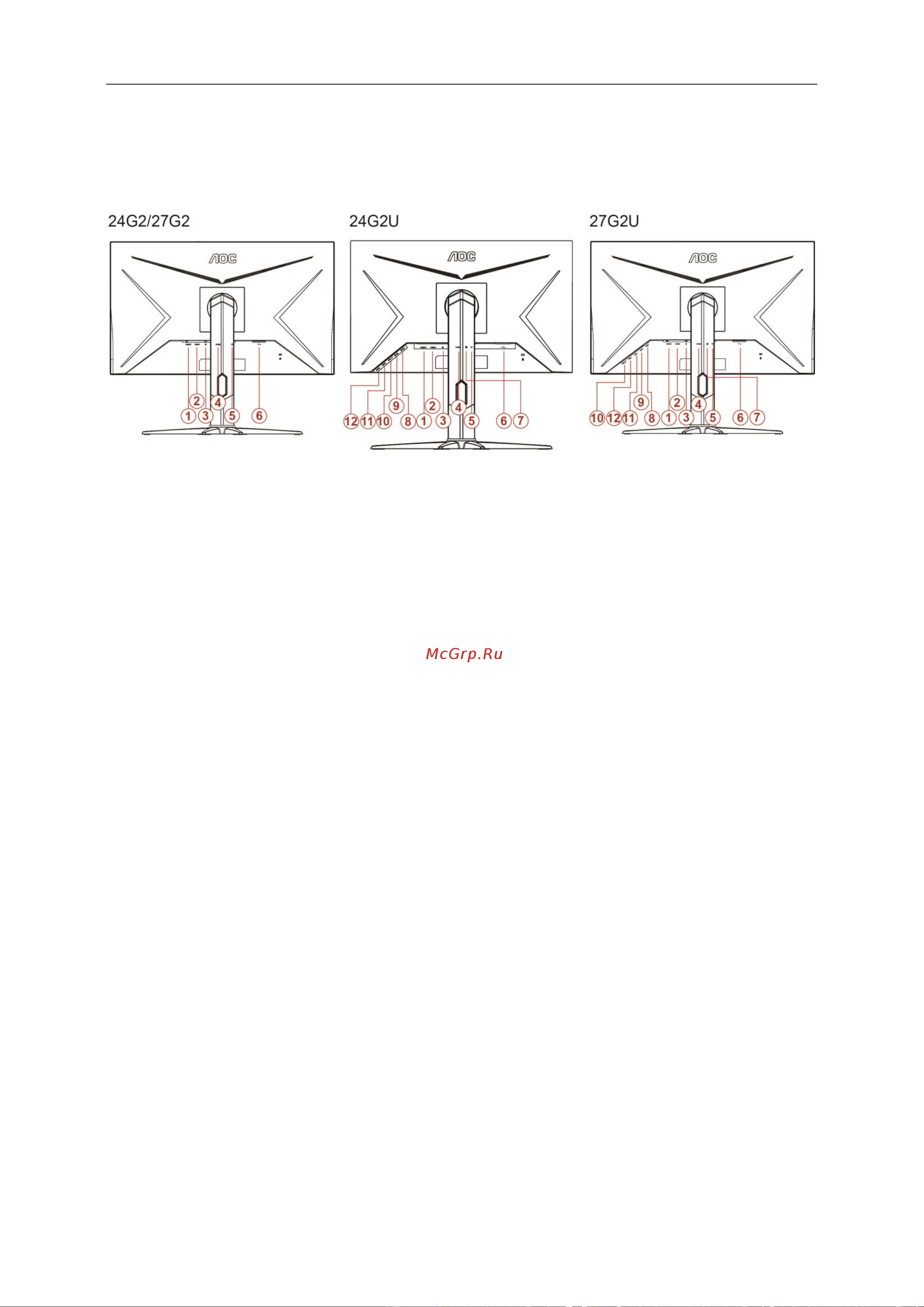

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 HDMI 2

2 HDMI 1

3 DP

4 Аналоговый вход (кабель VGA с 15-контактным гнездом D-Sub)

5 Выход на наушники

6 Электропитание

7 Линейный вход

8 USB-PC восходящий порт

9 USB 3.2 Gen 1

10 USB3.2Gen1+быстрая зарядка

11 USB 3.2 Gen 1

12 USB 3.2 Gen 1

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.

2 Подсоедините15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а

другойконец – к порту D-Sub компьютера.

3 (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем

наодном концеHDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.

4 (Не входит в комплект поставки – необходима видеокарта сDP -портом). Подсоедините разъем

наодном концеDP -кабеля к задней панели монитора, другой разъем – кDP -порту компьютера.

5 Включите монитор и компьютер.

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение

не отображается, см. раздел по поиску и устранению неисправностей.
