Об этой задаче

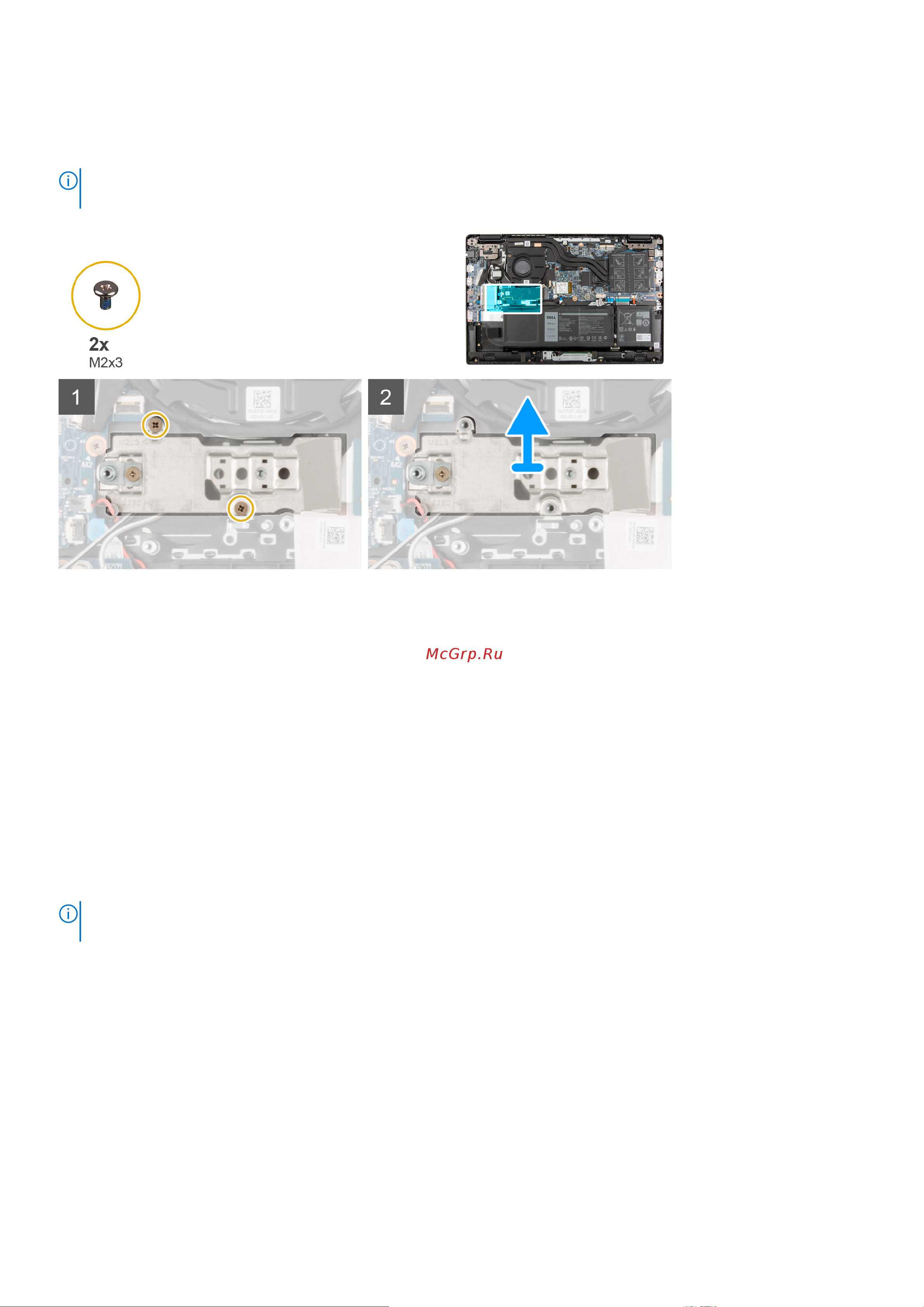

На следующем рисунке показано расположение пластины переходника твердотельного накопителя M.2 и
проиллюстрирована процедура извлечения.
ПРИМЕЧАНИЕ: Следующий рисунок относится к системам, поставляемым с выделенной графической платой.
Конфигурация системной платы для систем, поставляемых со встроенной графической платой, будет отличаться.
Действия
1. Открутите два винта (M2x3), которыми пластина переходника твердотельного накопителя крепится к системной плате.
2. Извлеките пластину переходника твердотельного накопителя из гнезда накопителя на системной плате.
Установка пластины переходника твердотельного накопителя
M.2
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На следующем рисунке показано расположение пластины переходника твердотельного накопителя M.2 и
проиллюстрирована процедура установки.
ПРИМЕЧАНИЕ: Следующий рисунок относится к системам, поставляемым с выделенной графической платой.
Конфигурация системной платы для систем, поставляемых со встроенной графической платой, будет отличаться.
Извлечение и установка компонентов 31
