Dell OptiPlex 7480-7687 [51/70] Установка нижней панели
![Dell OptiPlex 7480-7687 [51/70] Установка нижней панели](/views2/1863644/page51/bg33.png)
Действия
1. Открутите 21 винт (M3x5), которым нижняя панель крепится к основанию дисплея в сборе.
2. Снимите нижнюю панель с основания дисплея в сборе.
Установка нижней панели
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

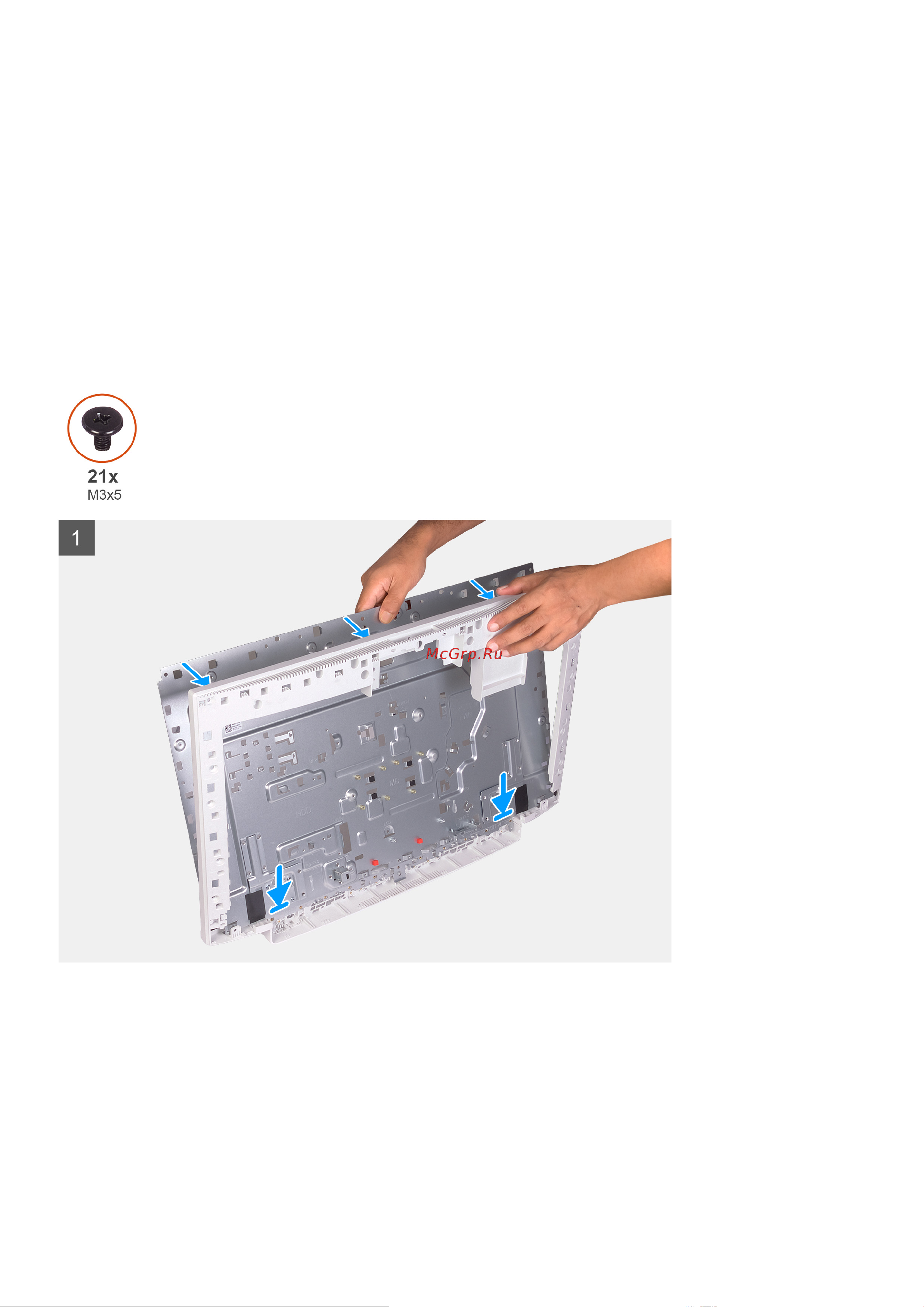

На следующем рисунке показано расположение нижней панели и проиллюстрирована процедура установки.
Извлечение и установка компонентов 51
