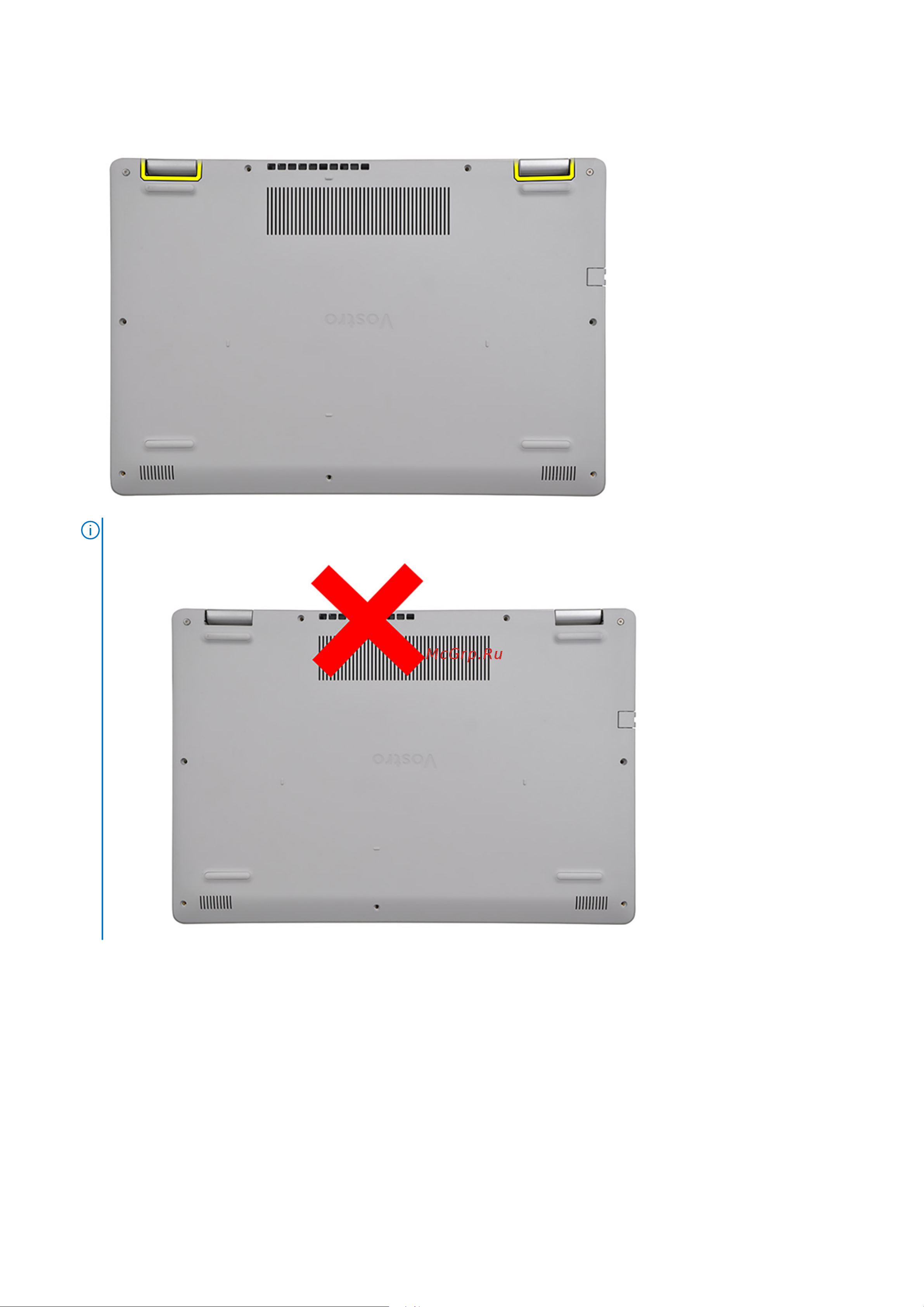

2. Подденьте нижнюю крышку, начиная с углублений, расположенных в U-образных выемках на верхнем крае крышки
рядом с петлями.
ПРИМЕЧАНИЕ: ВНИМАНИЕ! НЕ поддевайте край рядом с вентиляционными
отверстиями на верхней стороне нижней крышки, чтобы не повредить
ее.
3. Приподнимите верхнюю сторону нижней крышки и снимите крышку с системы.
Установка нижней крышки
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Разборка и сборка 21
