Действия
1. Совместите отверстия для винтов на батарее с отверстиями для винтов на опорной панели и клавиатуре в сборе.
2. Вкрутите обратно три винта (M2x3), чтобы прикрепить аккумулятор к опорной панели и клавиатуре в сборе.
3. Подключите кабель аккумулятора к системной плате.
4. Приклейте ленту, которой кабель аккумулятора крепится к 3-элементному аккумулятору.
Следующие действия
1. Установите нижнюю крышку.
2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Извлечение четырехэлементного аккумулятора
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите нижнюю крышку.
Об этой задаче

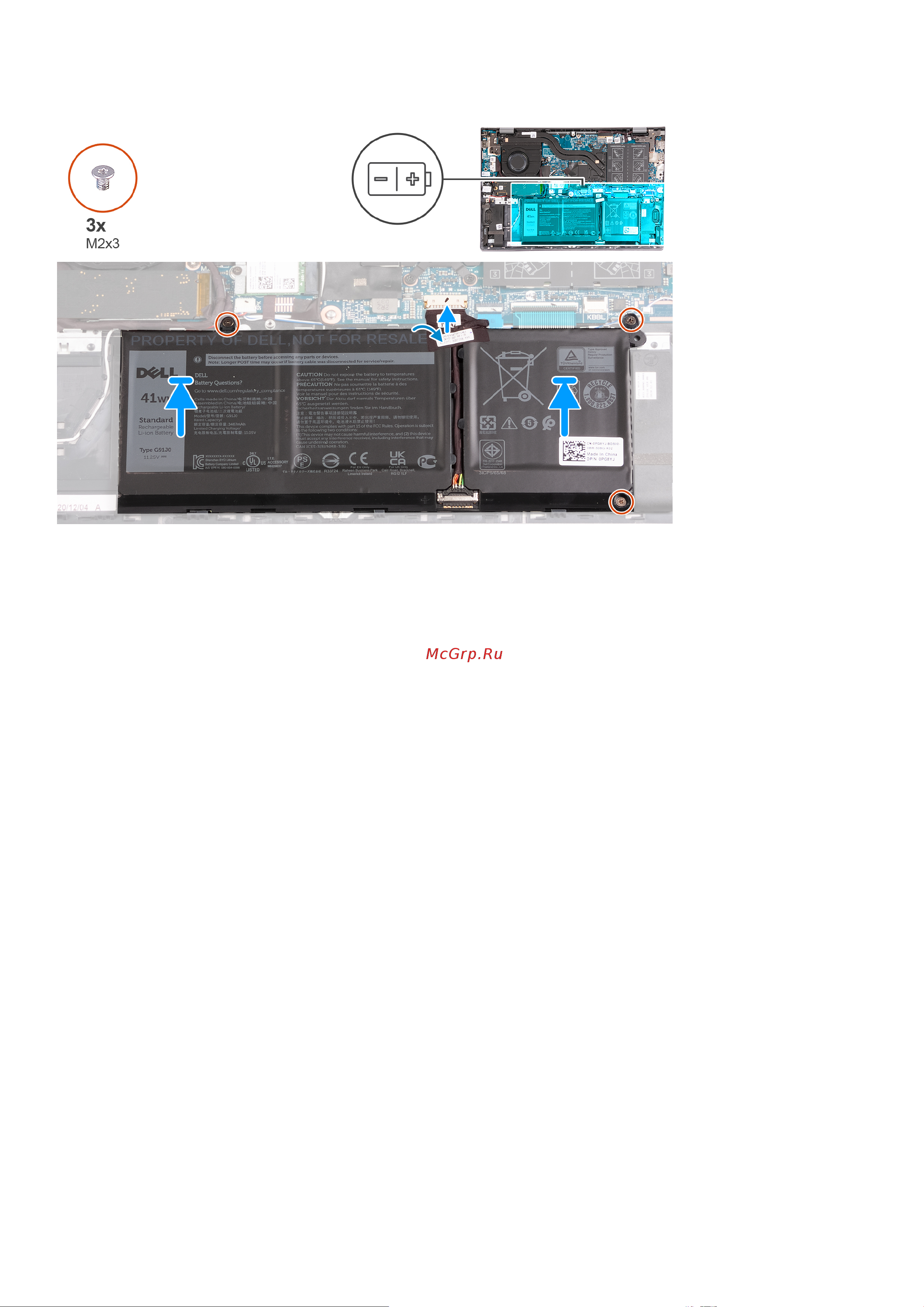

На следующих рисунках показано расположение четырехэлементного аккумулятора и проиллюстрирована процедура
извлечения.
Извлечение и установка компонентов 19
