Действия

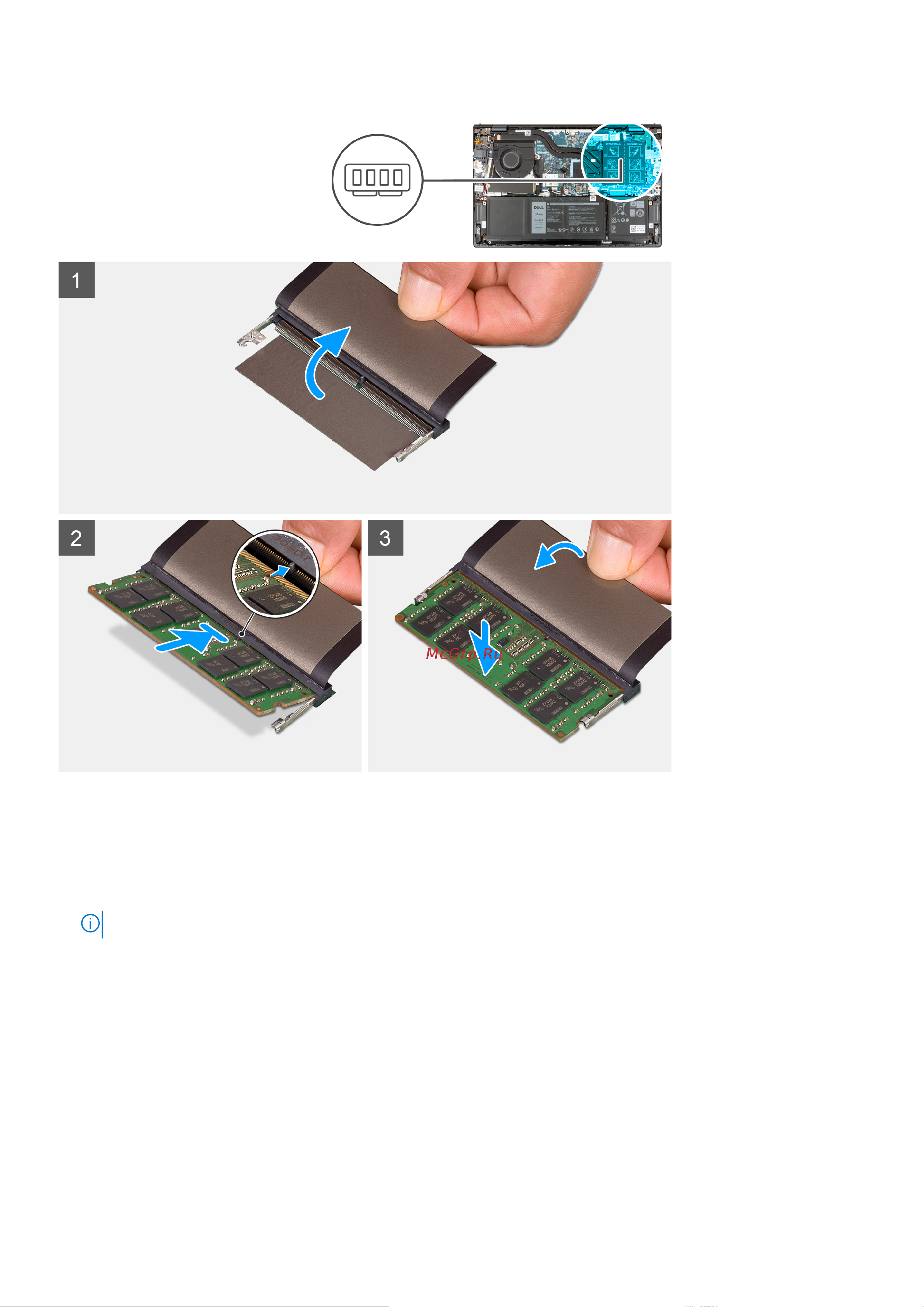

1. Снимите майларовую пленку для доступа к слоту модуля памяти.
2. Совместите паз на модуле памяти с выступом на разъеме для модуля памяти на системной плате.
3. Вставьте модуль памяти в соответствующий разъем на системной плате.
4. Нажмите на модуль памяти, чтобы сработали фиксаторы, которыми крепится модуль памяти.
ПРИМЕЧАНИЕ: Повторите шаги 1–4 для каждого модуля памяти, устанавливаемого в компьютер.
Следующие действия
1. Установите нижнюю крышку.
2. Выйдите из режима обслуживания.
3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Извлечение и установка компонентов 23
