Об этой задаче

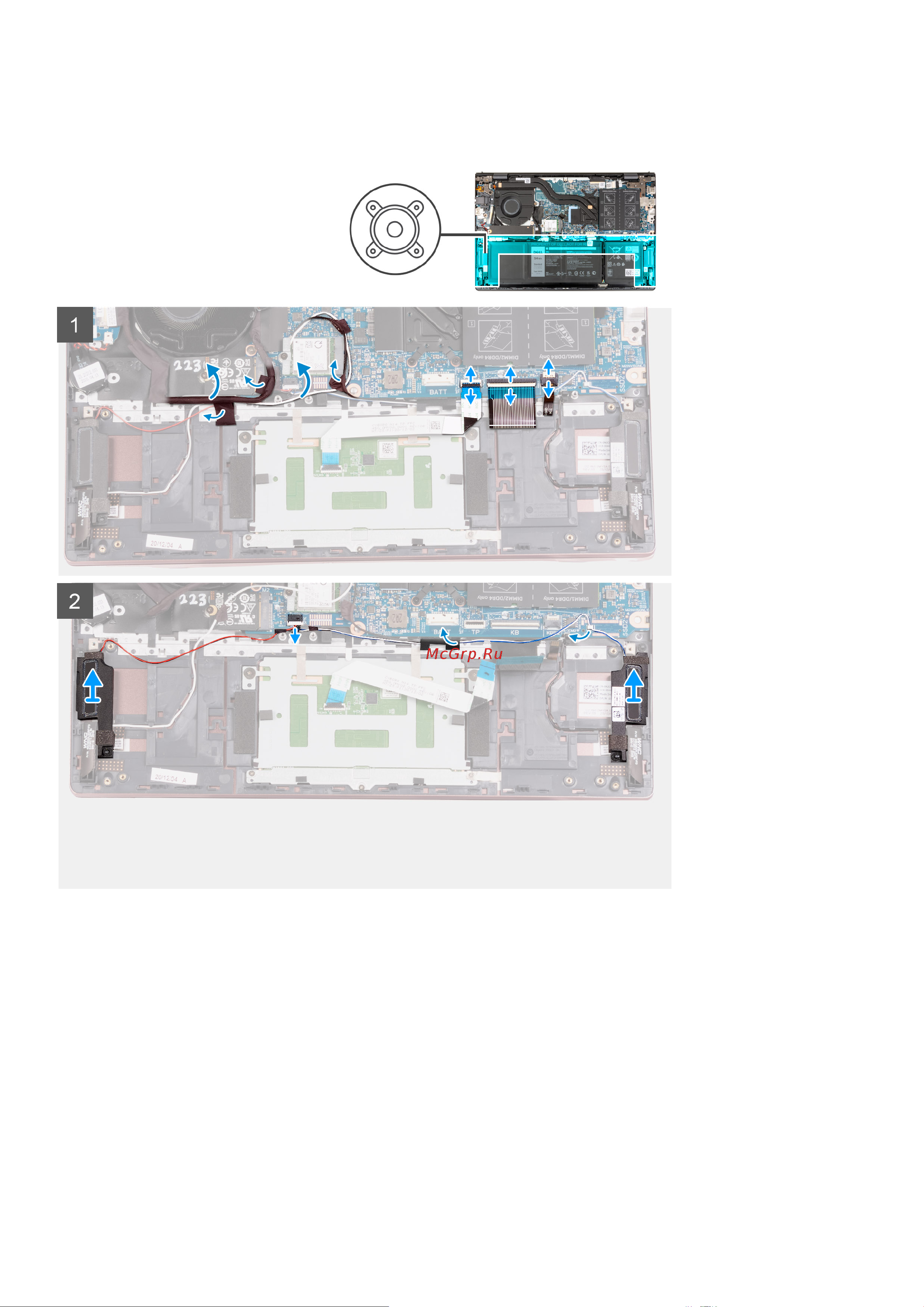

На следующем рисунке показано расположение динамиков и проиллюстрирована процедура их извлечения.

Действия

1. Отклейте ленты, которыми кабель платы ввода-вывода и антенные кабели крепятся к опорной панели и клавиатуре в

сборе.

2. Поднимите кабель платы ввода-вывода и антенные кабели и сдвиньте их в сторону.

3. Поднимите защелку и отсоедините кабель тачпада от системной платы.

4. Приподнимите защелку и отсоедините кабель клавиатуры от системной платы.

5. Поднимите фиксатор и отсоедините кабель подсветки клавиатуры от системной платы.

6. Отсоедините кабель динамиков от системной платы.

7. Отделите ленту, с помощью которой кабель динамиков крепится к опорной панели и клавиатуре в сборе.

8. Извлеките кабели динамиков из направляющих на опорной панели и клавиатуре в сборе.

9. Снимите динамики вместе с кабелями с опорной панели и клавиатуры в сборе.

Извлечение и установка компонентов 41
