10 SCRUBTEC 343B 909 6313 000(4)2009-11 F
РУССКИЙ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
F3
CH1
BK
RD
BN
V-
IS1
F2
YE
CFBA430
BKBU BN RD
BK
EB1
PKWHOGBNBU GY
EB2
SW1
SW2
RD
ES1
BU
ES2
F1
YE
BN
M2
BU
M1
RD
RD
OR WH
EV1
Pb/Gel
SWITCH
RD
GY
BK
RD
RD
BK
909 5604 000
Rev. A
+
-
+
-
CT
1
BL
S-
BT VT
S+ V-
BL
V+
8
CH
1
SC LRSVSB LY LG
KY
LC
8
Ch
NO Ch
W-
W+
Gel
Pb
S310228

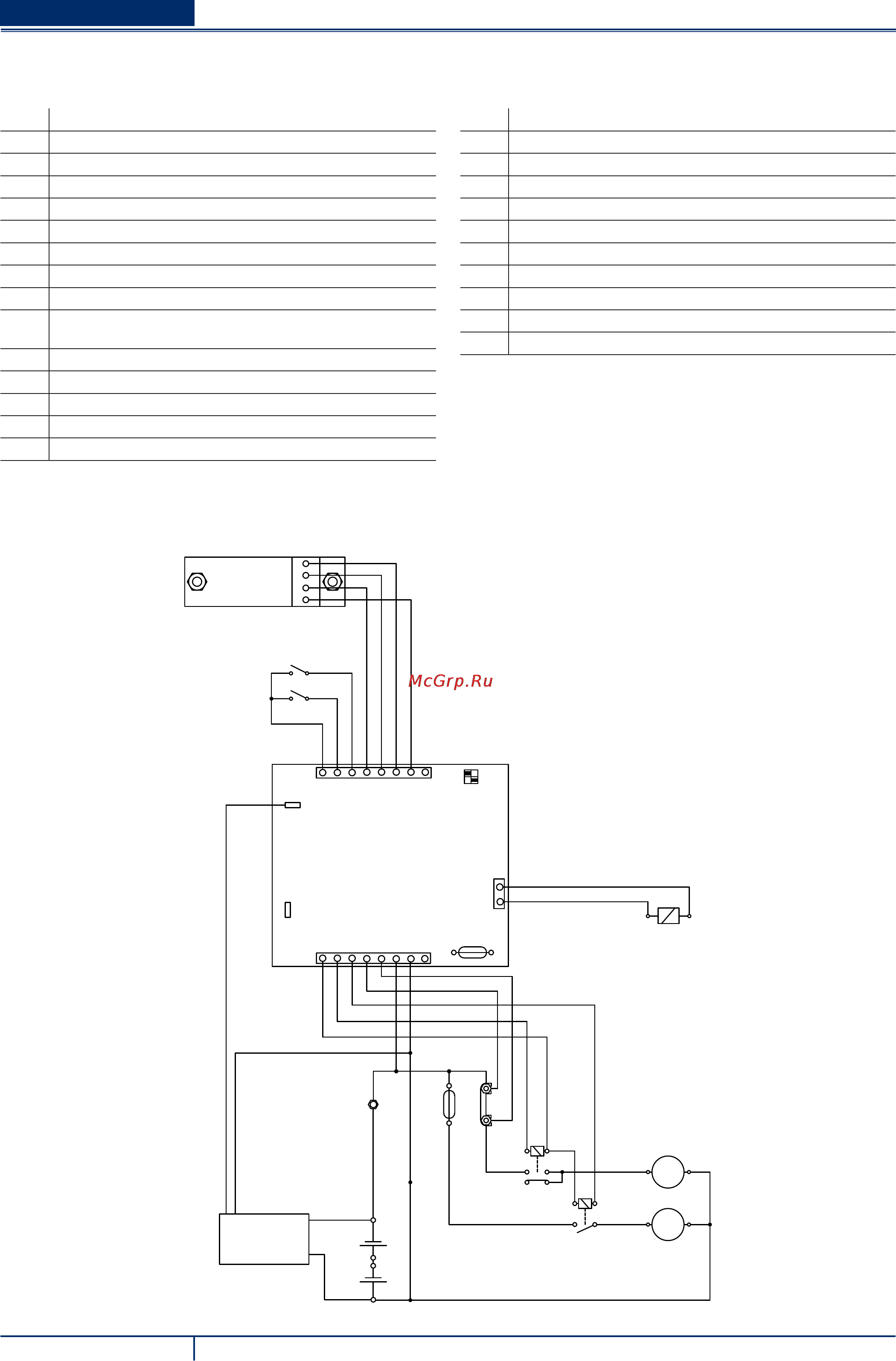

СХЕМА ЭЛЕКТРОПРОВОДКИ
Кнопка
CH1 Зарядное устройство (опция)
C1 Коннектор зарядного устройства (опция)
EB1 Электронная схема (CF BA430)
EB2 ЖКД электронной схемы (CF BALED)
ES1 Переключатель щетки/держателя прокладки
ES2 Переключатель вакуумной системы
EV1 Электромагнитный водяной клапан
F1 Предохранитель щетки (40 A)
F2 Плавкий предохранитель вакуумной системы (40 А)
F3
Плавкий предохранитель электромагнитного клапана и
электронной схемы (5 А)
IS1 Отрицательный диэлектрик
M1 Двигатель щетки/прокладкодержателя
M2 Двигатель вакуумной системы
SW1 Переключатель щетки
/держателя прокладки
SW2 Переключатель вакуумной системы
Цветовые коды
BK Черный
BU Синий
BN Коричневый
GN Зеленый
GY Серый
OG Оранжевый
PK Розовый
RD Красный
VT Фиолетовый
WH Белый
YE Желтый
