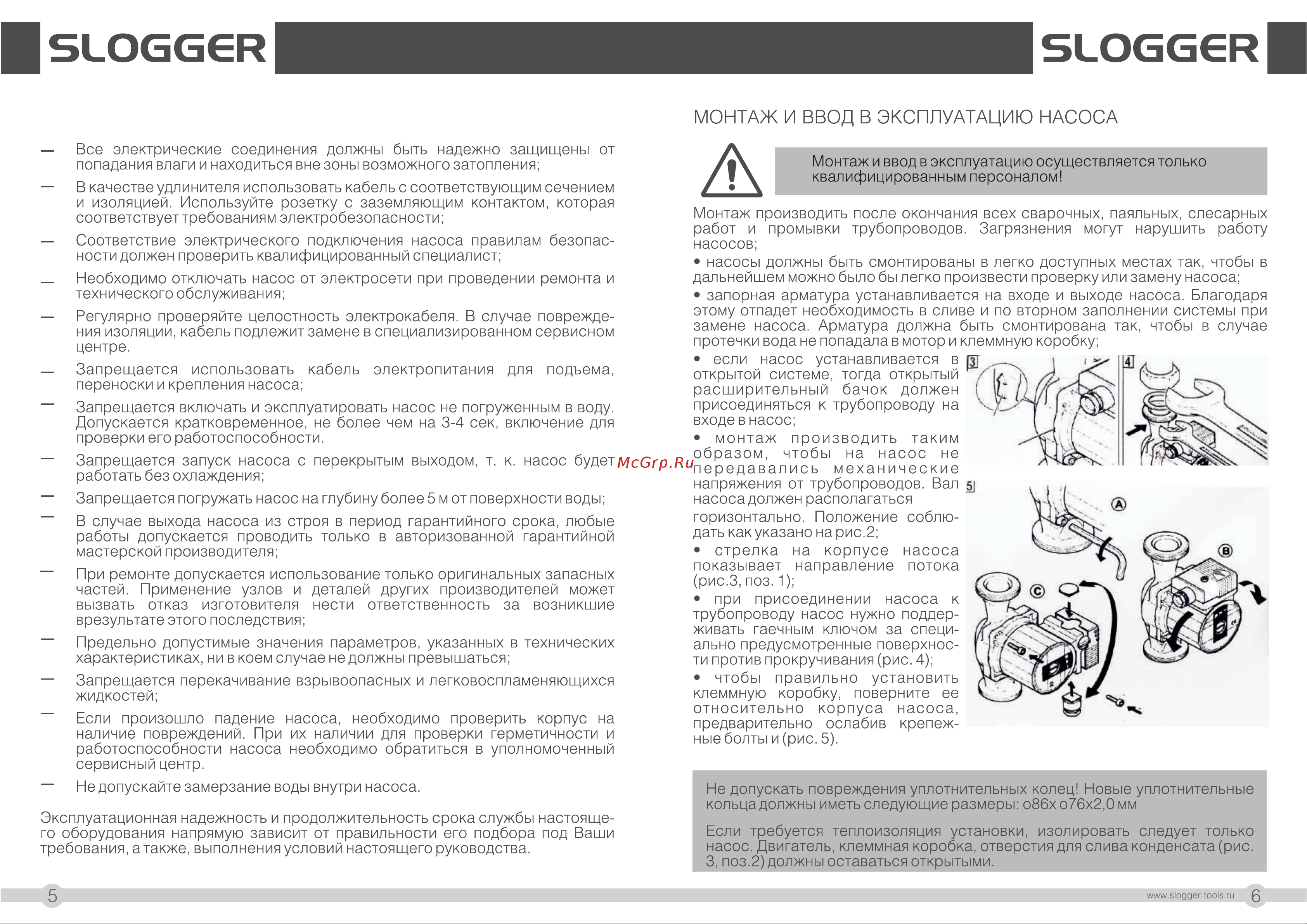

зсоееер зизссер МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ НАСОСА Все электрические соединения должны быть надежно защищены от попадания влаги и находиться вне зоны возможного затопления В качестве удлинителя использовать кабель с соответствующим сечением и изоляцией Используйте розетку с заземляющим контактом которая соответствует требованиям электробезопасности Соответствие электрического подключения насоса правилам ности должен проверить квалифицированный специалист безопас _ Необходимо отключать насос от электросети при проведении ремонта и технического обслуживания Регулярно проверяйте целостность электрокабеля В случае поврежде ния изоляции кабель подлежит замене в специализированном сервисном центре Запрещается использовать кабель переноски и крепления насоса электропитания для подъема Запрещается включать и эксплуатировать насос не погруженным в воду Допускается кратковременное не более чем на 3 4 сек включение для проверки его работоспособности Запрещается запуск насоса с перекрытым выходом т к насос будет работать без охлаждения Запрещается погружать насос на глубину более 5 м от поверхности воды В случае выхода насоса из строя в период гарантийного срока любые работы допускается проводить только в авторизованной гарантийной мастерской производителя При ремонте допускается использование только оригинальных запасных частей Применение узлов и деталей других производителей может вызвать отказ изготовителя нести ответственность за возникшие врезультате этого последствия Предельно допустимые значения параметров указанных в технических характеристиках ни в коем случае не должны превышаться Запрещается жидкостей перекачивание взрывоопасных и легковоспламеняющихся Если произошло падение насоса необходимо проверить корпус на наличие повреждений При их наличии для проверки герметичности и работоспособности насоса необходимо обратиться в уполномоченный сервисный центр Не допускайте замерзание воды внутри насоса Эксплуатационная надежность и продолжительность срока службы настояще го оборудования напрямую зависит от правильности его подбора под Ваши требования атакже выполнения условий настоящего руководства Монтаж и ввод в эксплуатацию осуществляется только квалифицированным персоналом Монтаж производить после окончания всех сварочных паяльных слесарных работ и промывки трубопроводов Загрязнения могут нарушить работу насосов насосы должны быть смонтированы в легко доступных местах так чтобы в дальнейшем можно было бы легко произвести проверку или замену насоса запорная арматура устанавливается на входе и выходе насоса Благодаря этому отпадет необходимость в сливе и по вторном заполнении системы при замене насоса Арматура должна быть смонтирована так чтобы в случае протечки вода не попадала в мотор и клеммную коробку если насос устанавливается в открытой системе тогда открытый расширительный бачок должен присоединяться к трубопроводу на входе в насос монтаж производить таким образом чтобы на насос не передавались механические напряжения от трубопроводов Вал насоса должен располагаться горизонтально Положение соблю дать как указано на рис 2 стрелка на корпусе насоса показывает направление потока рис 3 поз 1 при присоединении насоса к трубопроводу насос нужно поддер живать гаечным ключом за специ ально предусмотренные поверхнос ти против прокручивания рис 4 чтобы правильно установить клеммную коробку поверните ее относительно корпуса насоса предварительно ослабив крепеж ные болты и рис 5 Не допускать повреждения уплотнительных колец Новые уплотнительные кольца должны иметь следующие размеры о86хо76х2 0 мм Если требуется теплоизоляция установки изолировать следует только насос Двигатель клеммная коробка отверстия для слива конденсата рис 3 поз 2 должны оставаться открытыми www slogger tools ru 0
