Slogger бытовая QS6036 [6/9] Slogggr slogggr

Содержание

• Slogger 1
• 039045 031045 031058 2
• Зсоееер 2
• Назначение и область применения 2
• Оглавление 2
• Технические характеристики 2
• Уважаемый покупатель 2
• Slogggr slogggr 3
• Комплект поставки 3
• Указания по технике безопасности 3
• Устройство прибора 3
• Slogggr slogggr 4
• Монтаж и ввод в эксплуатацию насоса 4
• Slogger slogger 5
• В случае вероятности замерзания воды необходимо слить воду из насоса и трубопроводов при повторном вводе насоса в эксплуатацию необходимо заполнить его перекачиваемой жидкостью 5
• В случае повреждения шнура питания просим обратиться в гарантийную мастерскую 5
• Включите насос в электрическую сеть 5
• Возможные неисправности и способы устранения 5
• Давление в гидроаккумуляторе 1 5 1 8 атмосфер 5
• Давление включения насоса должно быть больше давления в гидроаккуму ляторе на 10 5
• Заполните через выходное отверстие или через заливное отверстие корпус насоса и водозаборный трубопровод водой 5
• Насос должен быть заземлен 5
• Насос никогда не должен работать без воды 5
• Неисправность вероятная причина способ устранения 5
• Обслуживания 5
• Перед каждым открытием клеммной коробки необходимо отключить электро питание как минимуму за 4 минуты 5
• Подключите водозаборный трубопровод к входному отверстию насоса рис 1 5
• Подключите напорный трубопровод к выходному отверстию рис 1 5
• Порядок включения 5
• После ввода насоса в эксплуатацию необходимо проверить его и трубные соединения на герметичность отсутствие подтекания и подсоса воздуха 5
• При нормальном режиме эксплуатации насос не требует технического 5
• При хранении насоса необходимо слить из него воду промыть чистой водой и высушить хранить следует в сухих морозобезопасных помещениях при температуре 1 с 50 с 5
• Раз в квартал проверяйте давление в гидроаккмуляторе 5
• Рекомендуется содержать его в чистоте 5
• Техническое обслуживание и правила хранения 5
• Убедитесь перед пуском 5
• Убедитесь что напряжение в сети соответствует указанному на табличке насоса 5
• Slogggr slogggr 6
• Гарантийные обязательства 6
• Регулировка станции водоснабжения 6
• Slogger slogger 7
• Для заметок 7
• Slogger 8
• Адрес ближайшего сервисного центра 8
• Адреса всех сервисный центров вы можете узнать 8
• Гарантийные обязательства не распространяются 8
• Гарантийный талон 8
• Дата продажи_____________________________ 8
• М одел ь_________________________________ 8
• На сайте www slogger tools ru 8
• Наименование торговой организации 8
• Подпись продавца__________________________ 8
• Серийный номер___________________________ 8
• Gasoline tools 9
• Slogggr 9

Похожие устройства

• Slogger бытовая QS9045 Инструкция по эксплуатации
• Slogger RH1135 1100Вт, 3.5Дж Инструкция по эксплуатации
• Slogger RH1135QC 1100Вт, 3.5Дж Инструкция по эксплуатации
• Slogger RH1510max10maх Инструкция по эксплуатации
• Slogger RH1660 1600Вт Инструкция по эксплуатации
• Slogger RH4015 400Вт, 1.5Дж, 1/5 Инструкция по эксплуатации
• Slogger RH6720 670Вт, 2.0Дж Инструкция по эксплуатации
• Slogger RH8630 860Вт, 3.0Дж Инструкция по эксплуатации
• Slogger RH8630QC 860Вт, 3.0Дж Инструкция по эксплуатации
• Slogger GS38 1.4кВт, 37.5 см3, шина 40см Инструкция по эксплуатации
• Slogger GS45 1.8кВт, 45см3, шина 46см Инструкция по эксплуатации
• Slogger GS52 2.3кВт, 51.2см3, шина 50см Инструкция по эксплуатации
• Slogger GS58 2.94кВт, 58см3, шина 50см Инструкция по эксплуатации
• Slogger PL115 1150Вт, 90/2мм, 1/2 Инструкция по эксплуатации
• Slogger PL600 600Вт, 82/1мм, 1/3 Инструкция по эксплуатации
• Slogger S220 220Вт Инструкция по эксплуатации
• Slogger AG1350 150мм Инструкция по эксплуатации
• Slogger AG2530 230мм Инструкция по эксплуатации
• Slogger AG8125 125мм Инструкция по эксплуатации
• Slogger AG9525BCS 125мм Инструкция по эксплуатации

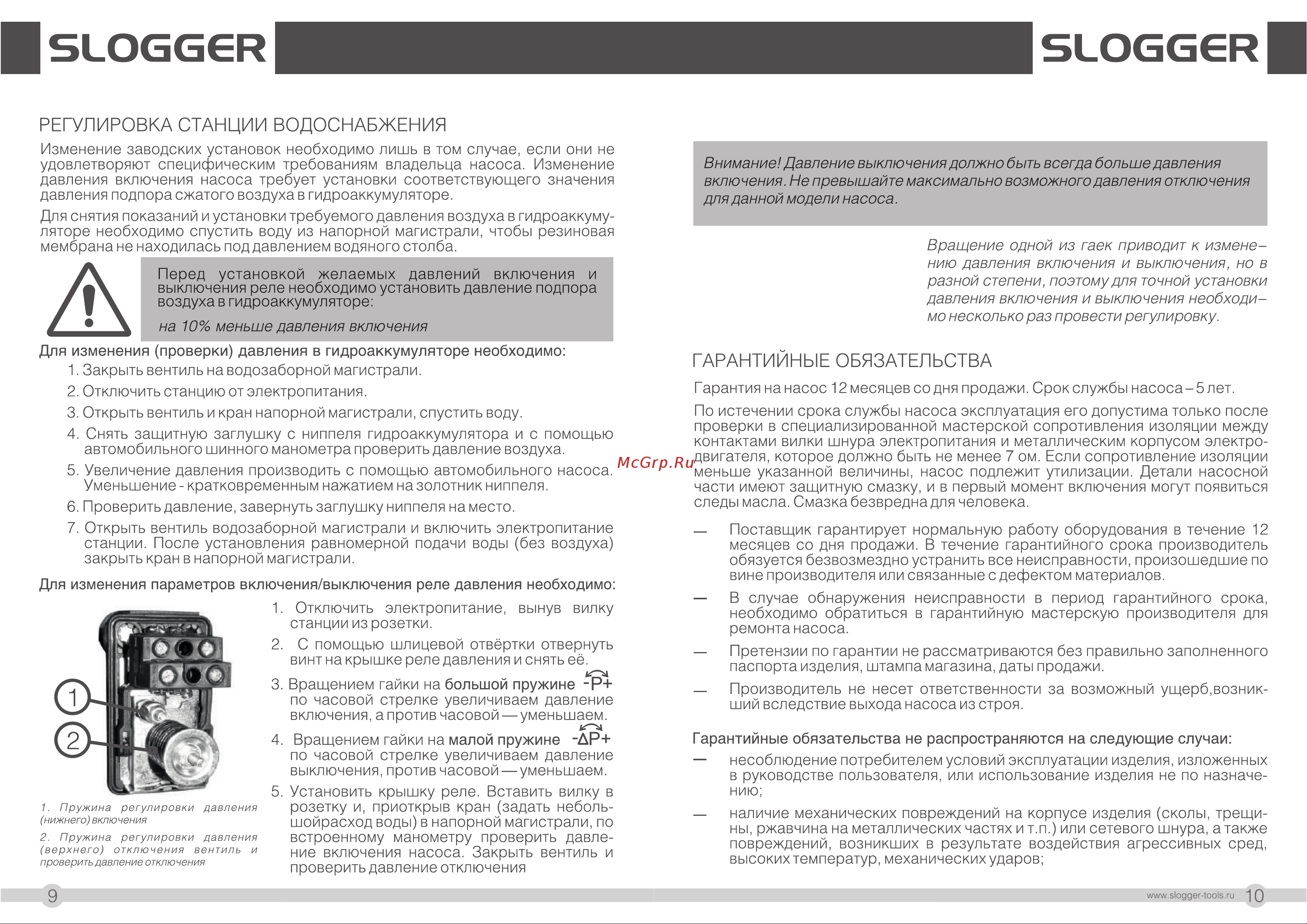

SLOGGGR SLOGGGR РЕГУЛИРОВКА СТАНЦИИ ВОДОСНАБЖЕНИЯ Изменение заводских установок необходимо лишь в том случае если они не удовлетворяют специфическим требованиям владельца насоса Изменение давления включения насоса требует установки соответствующего значения давления подпора сжатого воздуха в гидроаккумуляторе Для снятия показаний и установки требуемого давления воздуха в гидроаккуму ляторе необходимо спустить воду из напорной магистрали чтобы резиновая мембрана не находилась под давлением водяного столба Перед установкой желаемых давлений включения и выключения реле необходимо установить давление подпора воздуха в гидроаккумуляторе на 10 меньше давления включения Для изменения проверки давления в гидроаккумуляторе необходимо 1 Закрыть вентиль на водозаборной магистрали 2 Отключить станцию от электропитания 3 Открыть вентиль и кран напорной магистрали спустить воду 4 Снять защитную заглушку с ниппеля гидроаккумулятора и с помощью автомобильного шинного манометра проверить давление воздуха 5 Увеличение давления производить с помощью автомобильного насоса Уменьшение кратковременным нажатием на золотник ниппеля 6 Проверить давление завернуть заглушку ниппеля на место 7 Открыть вентиль водозаборной магистрали и включить электропитание станции После установления равномерной подачи воды без воздуха закрыть кран в напорной магистрали Для изменения параметров включения выключения реле давления необходимо 1 Отключить электропитание вынув вилку станции из розетки 2 С помощью шлицевой отвёртки отвернуть винт на крышке реле давления и снять её 1 Пружина регулировки давления нижнего вклю чения 2 Пружина регулировки давления верхнего отключения вентиль и проверить давление отключения Внимание Давление выключения должно быть всегда больше давления вклю чения Не превышайте максимально возможного давления отклю чения для данной модели насоса Вращение одной из гаек приводит к измене нию давления включения и выключения но в разной степени поэтому для точной установки давления включения и выключения необходи мо несколько раз провести регулировку ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантия на насос 12 месяцев со дня продажи Срок службы насоса 5 лет По истечении срока службы насоса эксплуатация его допустима только после проверки в специализированной мастерской сопротивления изоляции между контактами вилки шнура электропитания и металлическим корпусом электро двигателя которое должно быть не менее 7 ом Если сопротивление изоляции меньше указанной величины насос подлежит утилизации Детали насосной части имеют защитную смазку и в первый момент включения могут появиться следы масла Смазка безвредна для человека Поставщик гарантирует нормальную работу оборудования в течение 12 месяцев со дня продажи В течение гарантийного срока производитель обязуется безвозмездно устранить все неисправности произошедшие по вине производителя или связанные с дефектом материалов В случае обнаружения неисправности в период гарантийного срока необходимо обратиться в гарантийную мастерскую производителя для ремонта насоса Претензии по гарантии не рассматриваются без правильно заполненного паспорта изделия штампа магазина даты продажи 3 Вращением гайки на большой пружине Р по часовой стрелке увеличиваем давление включения а против часовой уменьшаем Производитель не несет ответственности за возможный ущерб возник ший вследствие выхода насоса из строя 4 Вращением гайки на малой пружине ДР по часовой стрелке увеличиваем давление выключения против часовой уменьшаем 5 Установить крышку реле Вставить вилку в розетку и приоткрыв кран задать небольшойрасход воды в напорной магистрали по встроенному манометру проверить давле ние включения насоса Закрыть вентиль и проверить давление отключения Гарантийные обязательства не распространяются на следующие случаи несоблюдение потребителем условий эксплуатации изделия изложенных в руководстве пользователя или использование изделия не по назначе нию наличие механических повреждений на корпусе изделия сколы трещи ны ржавчина на металлических частях и т п или сетевого шнура а также повреждений возникших в результате воздействия агрессивных сред высоких температур механических ударов www slogger tools ru Q
