11
МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

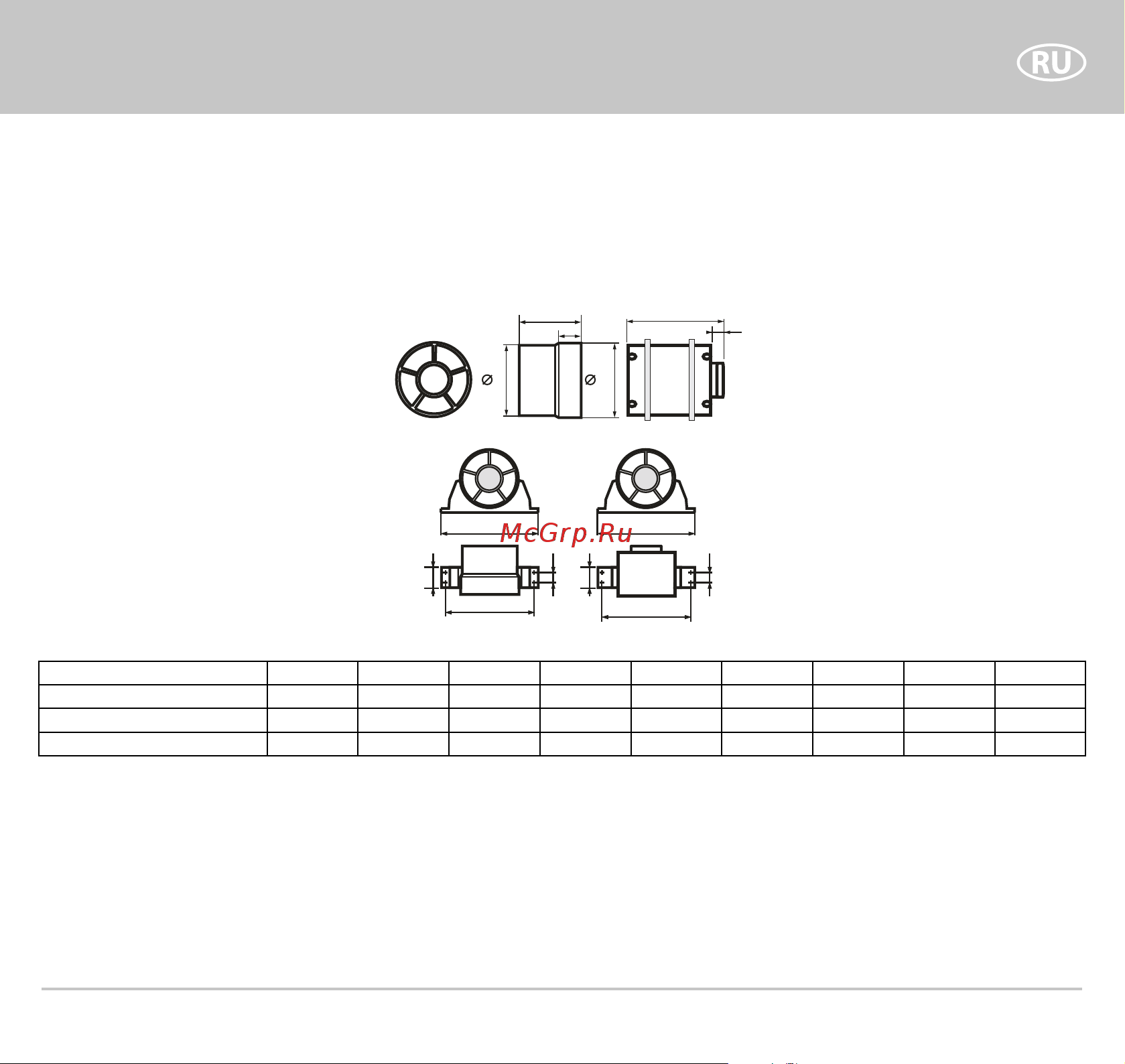

Обозначение вентилятора, схематичное изображение внешнего вида, габаритные и присоединительные размеры, а
также конструктивные особенности приведены далее.
ВКО, ВКО1
A
C
D
E
HF F H
E
G
G
D1
A
L
Тип А D1 D C L E G H F
100 ВКО/ВКО1 91/113 104 100 31 28 160 144 29 45
125 ВКО/ВКО1 93/118 129 125 31 28 185 169 29 45
150 ВКО/ВКО1 108/128 154 150 46 28 200 184 29 45
Модели ВКОк и ВКО1к оборудованы крепежным кронштейном для монтажа к плоской поверхности.
