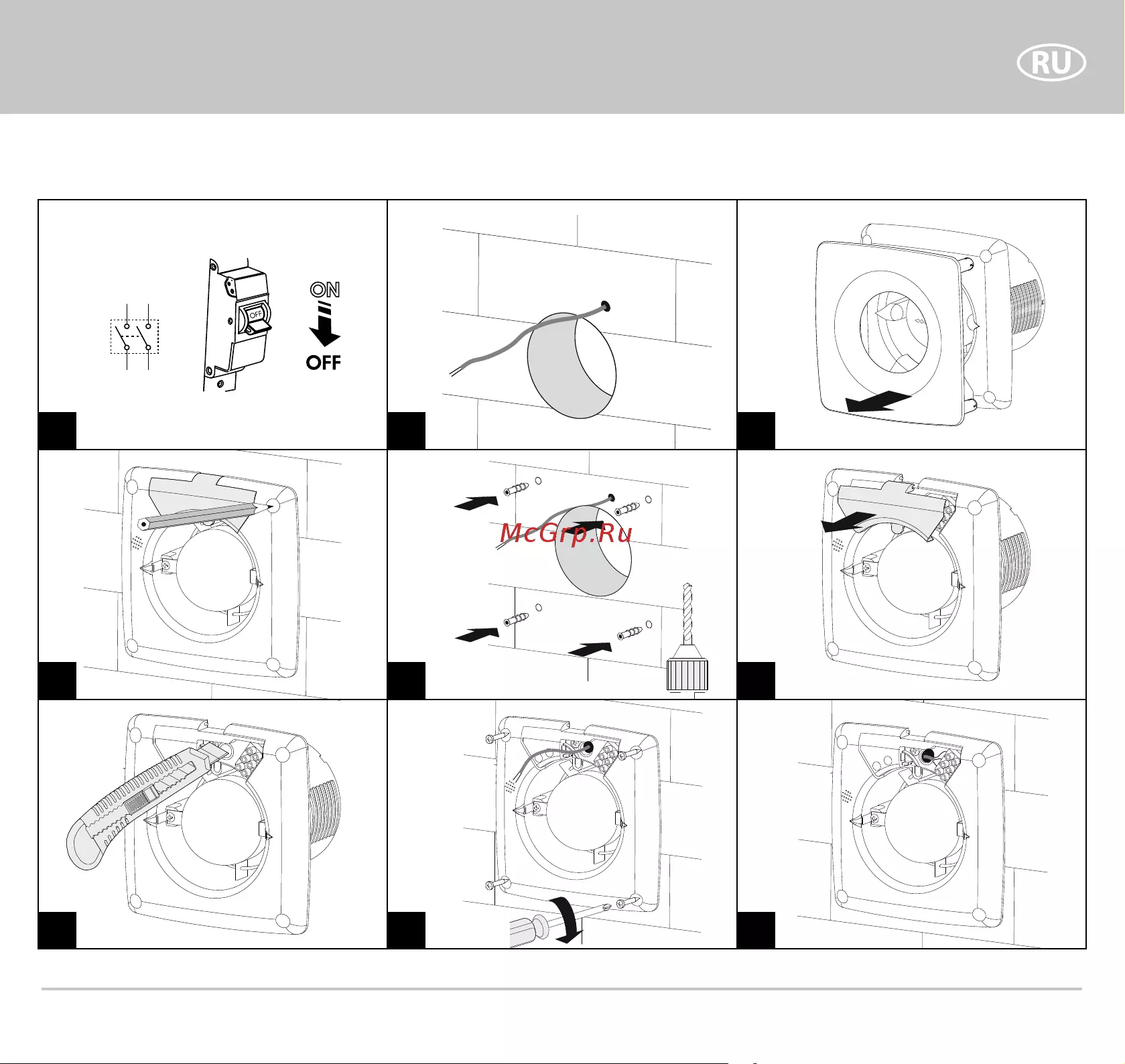

АЛГОРИТМ РАБОТЫ ЭЛЕКТРОНИКИ

Вентилятор с таймером Т – вентилятор начинает работу при подаче управляющего напряжения на вход LT (ST, SL)

внешним выключателем (например, включение освещения в помещении). После снятия управляющего напряжения

вентилятор продолжает работу в течение времени, заданного таймером, которое составляет от 2-х до 30 мин.

Вентилятор с таймером Т1 – при подаче управляющего напряжения на клемму LT внешним выключателем

(например, включение освещения в помещении) запускается таймер задержки включения, при этом вентилятор не

запускается. После выбега таймера задержки включения вентилятор начинает работать. Значение времени задержки

включения Tz регулируется в двух диапазонах – от 10 секунд до 90 секунд и от 2 минут до 30 минут. Выбрать диапазон

регулирования можно с помощью перемычки на плате таймера. После снятия управляющего напряжения вентилятор

продолжает работу в течение времени, заданного таймером, которое составляет от 2-х до 30 мин.

Вентилятор с таймером и датчиком влажности ТН – вентилятор начинает работу при подаче управляющего

напряжения на вход LT (ST, SL) или же при превышении определенного уровня влажности Н, который регулируется

от ~60% до ~90%. После снятия управляющего напряжения или при понижении уровня влажности Н вентилятор

продолжает работу в течение времени, заданного таймером, которое составляет от 2-х до 30 мин.

ПЛАТА ТАЙМЕРА НАХОДИТСЯ ПОД НАПРЯЖЕНИЕМ СЕТИ.

ПЕРЕД НАСТРОЙКОЙ УБЕДИТЕСЬ В ТОМ, ЧТО ВЕНТИЛЯТОР ПОЛНОСТЬЮ

ОТКЛЮЧЕН ОТ СЕТИ ПИТАНИЯ

10. 11. 12.
