Последовательность монтажа вентилятора показана на рис. 4-11.

Схемы подключения к электрической сети показаны на рис. 12-14.

Условные обозначения клемм на схемах подключения:

L — фаза/~12 В

— внешний выключатель

N — ноль/~12 В

— двухполюсный выключатель

LT — линия управления таймером

ВНИМАНИЕ! Вентилятор, рассчитанный на номинальное сетевое напряжение 12 В (указано на упаковке и

корпусе вентилятора), подключать только к сети ~12 В!

ВНИМАНИЕ! Завод провода питания должен быть производен только в месте в корпусе, предусмотренном

производителем. Завод кабеля питания в самостоятельно проделанное отверстие снимает с производителя

ответственность за изделие и аннулирует гарантию. Провода питания необходимо зачистить от изоляции

максимум на 8 мм.

После установки передайте данную инструкцию конечному пользователю для изучения.

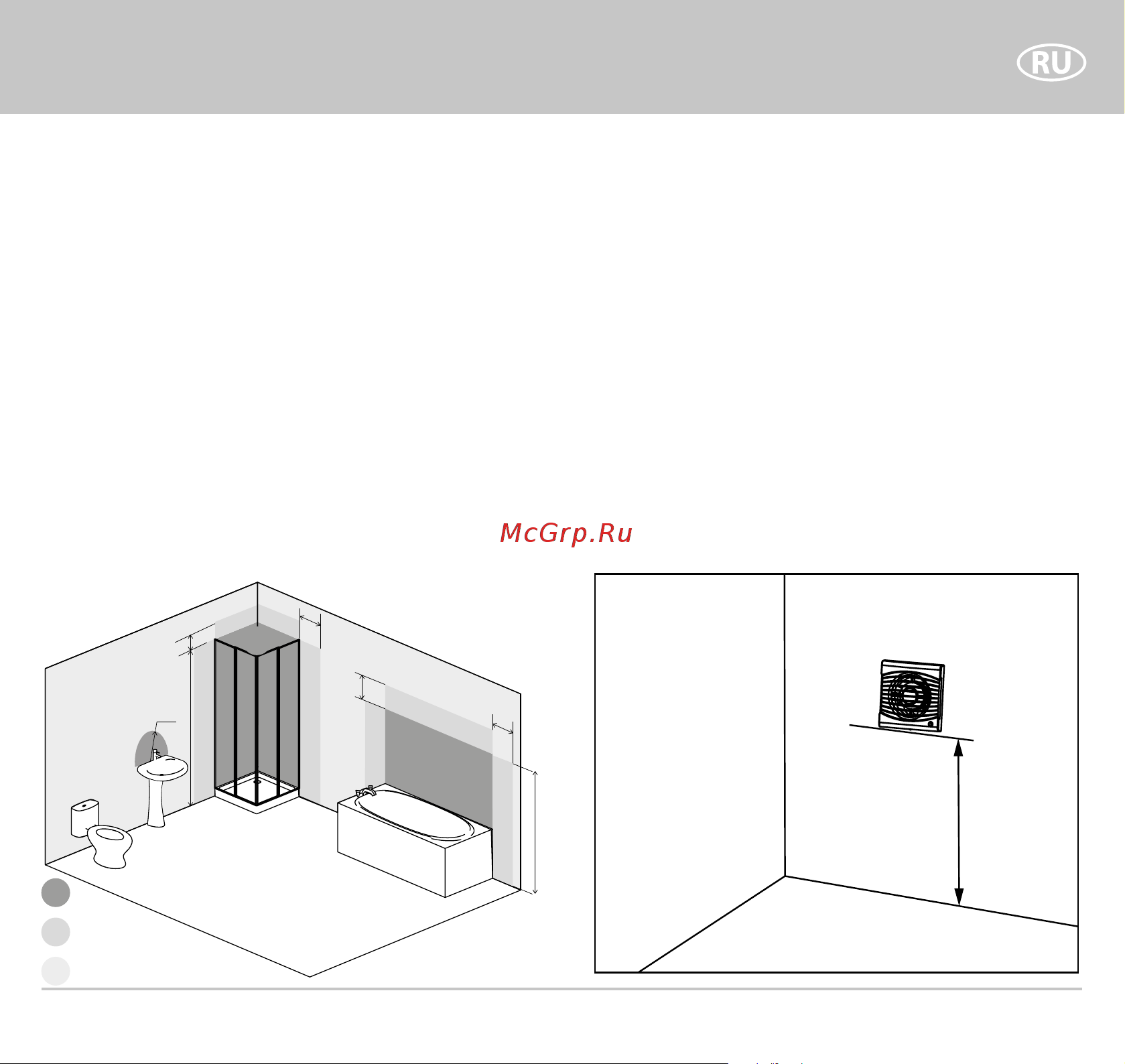

Изделие со степенью защиты от доступа к опасным частям

и проникновения воды IP34 допускается устанавливать в

зоне 2 согласно IEC 60364-7-701:2019.

min. 2.3 m

ВНИМАНИЕ! Устройство должно быть установле-

но на расстоянии не менее 2,3 м от пола.

2250

750

600

R 600
