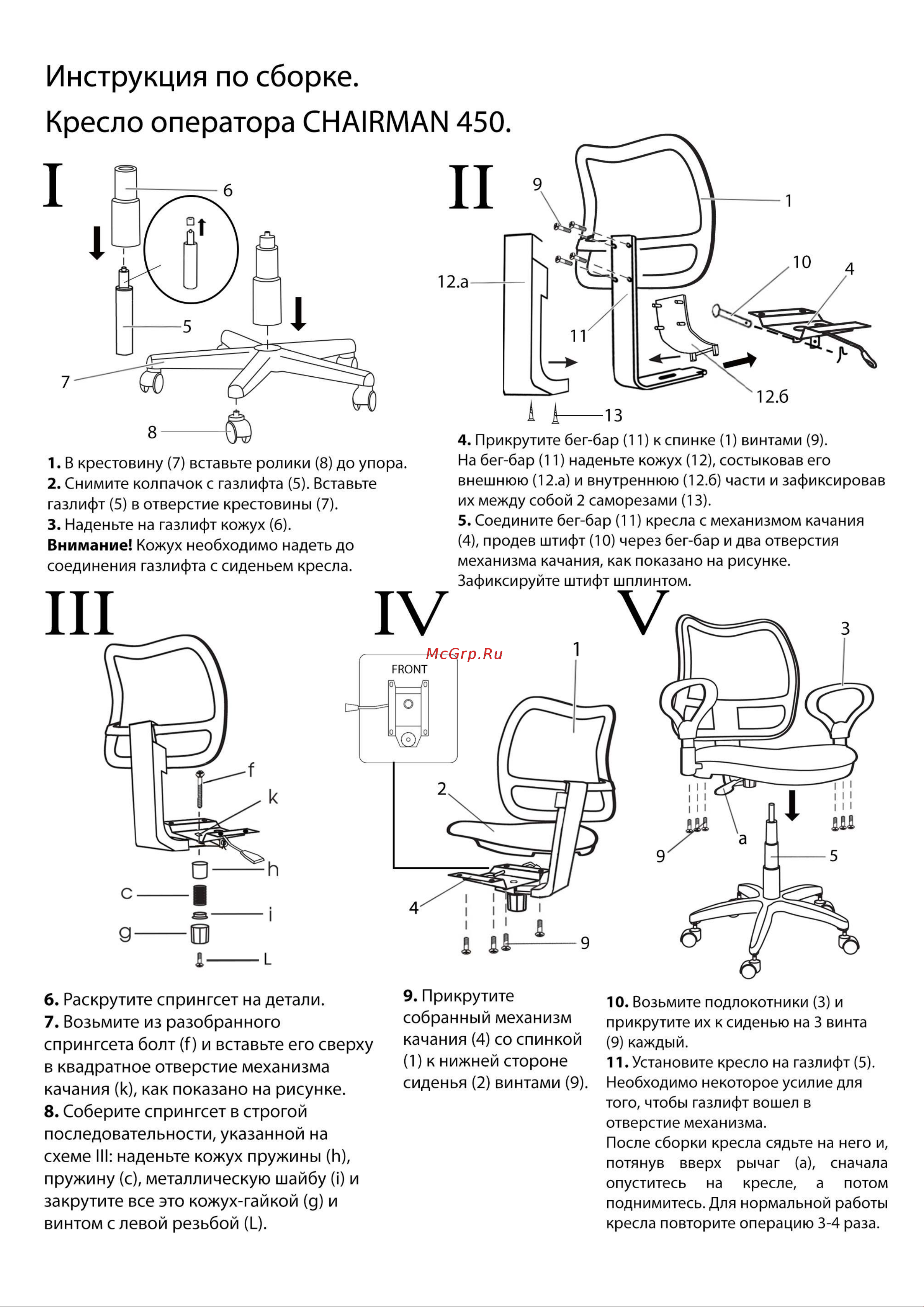

Инструкция по сборке Кресло оператора CHAIRMAN 450 1 В крестовину 7 вставьте ролики 8 до упора 2 Снимите колпачок с газлифта 5 Вставьте газлифт 5 в отверстие крестовины 7 3 Наденьте на газлифт кожух 6 Внимание Кожух необходимо надеть до соединения газлифта с сиденьем кресла 6 Раскрутите спрингсет на детали 7 Возьмите из разобранного спрингсета болт f и вставьте его сверху в квадратное отверстие механизма качания к как показано на рисунке 8 Соберите спрингсет в строгой последовательности указанной на схеме III наденьте кожух пружины h пружину с металлическую шайбу i и закрутите все это кожух гай кой д и винтом с левой резьбой L На бег бар 11 наденьте кожух 12 состыковав его внешнюю 12 а и внутреннюю 12 6 части и зафиксировав их между собой 2 саморезами 13 5 Соедините бег бар 11 кресла с механизмом качания 4 продев штифт 10 через бег бар и два отверстия механизма качания как показано на рисунке Зафиксируйте штифт шплинтом 9 Прикрутите собранный механизм качания 4 со спинкой 1 к нижней стороне сиденья 2 винтами 9 10 Возьмите подлокотники 3 и прикрутите их к сиденью на 3 винта 9 каждый 11 Установите кресло на газлифт 5 Необходимо некоторое усилие для того чтобы газлифт вошел в отверстие механизма После сборки кресла сядьте на него и потянув вверх рычаг а сначала опуститесь на кресле а потом поднимитесь Для нормальной работы кресла повторите операцию 3 4 раза
