JBL STUDIO280 [6/8] Studio 230 220 210 235с 225с

Содержание

• Jbl studio серия 2 1
• Благодарим вас за выбор данного продукта jbl 2
• Комплект поставки 2
• Размещение 3
• 9 1 8 м з б футов друг от друга 5
• Studio 230 220 210 боковые каналы 5 1 канальная система 5
• Studio 230 220 210 боковые каналы 7 1 канальная система 5
• Www jbl com 5
• При использовании этих колонок в качестве боковых колонок 5 1 канальной системы располагайте их немного за слушателем лицом друг к другу в идеале они должны находиться на высоте 1 5 1 8 м 5 6 футов над уровнем пола как вариант можно расположить их на стене за слушателем и повернуть вперед боковые колонки не должны привлекать к себе внимания во время вопроизведения звука поэкспериментируйте с их расположением пока не получите рассеянный фоновый звук сопровождающий звуки от передней левой передней правой и центральной колонок 5
• При использовании этих колонок в качестве боковых колонок 7 1 канальной системы располагайте боковые колонки непосредственно по бокам от слушателя на высоте минимум 1 5 1 8 м 5 6 футов над уровнем пола располагайте задние боковые колонки на стене за слушателем также на высоте минимум 1 5 1 8 м 5 6 футов над уровнем пола и на расстоянии 5
• Studio 230 220 210 235с 225с 6
• Studio 290 280 270 6
• Подключения 6
• Harman 8
• Уход за колонками 8

Похожие устройства

• Kolner кн150-250мбг Инструкция по эксплуатации
• Интерскол УШМ-230/2100 Инструкция по эксплуатации
• ADATA AUV100F-32G-RRD Инструкция по эксплуатации
• Interstep 7A PRO IS-TG-HON7APRFB-000B202 Инструкция по эксплуатации
• Interstep 7A PRO IS-TG-HON7APRFW-000B202 Инструкция по эксплуатации
• Interstep QI 10W (IS-TC-QICHRB10W-000B201) Инструкция по эксплуатации
• Interstep 7C HVB-HWHO07CK-NP1101O-K100 Инструкция по эксплуатации
• Interstep GALAXY A6 HSD-SAGALA6K-NP1100O-K100 Инструкция по эксплуатации
• Interstep 7A PRO HSD-HWHO7APK-NP1100O-K100 Инструкция по эксплуатации
• Interstep 7C HSD-HWHO07CK-NP1100O-K100 Инструкция по эксплуатации
• vlp для MacBook Air 12 White Инструкция по эксплуатации
• vlp для MacBook Air 13 White Инструкция по эксплуатации
• Сокол Меб.фабрика СПР-03 ВЕНГЕ Инструкция по эксплуатации
• Сокол Меб.фабрика СПР-03 БЕЛЫЙ Инструкция по эксплуатации
• Rondell RD-671 Инструкция по эксплуатации
• CHAIRMAN 7019447 Инструкция по эксплуатации
• Trust Varo (22126) Инструкция по эксплуатации
• Trust GXT 177 Rivan RGB Gaming (21294) Инструкция по эксплуатации
• Hitt H-20 LANGE Инструкция по эксплуатации
• Polaris BELLAGIO-24F Инструкция по эксплуатации

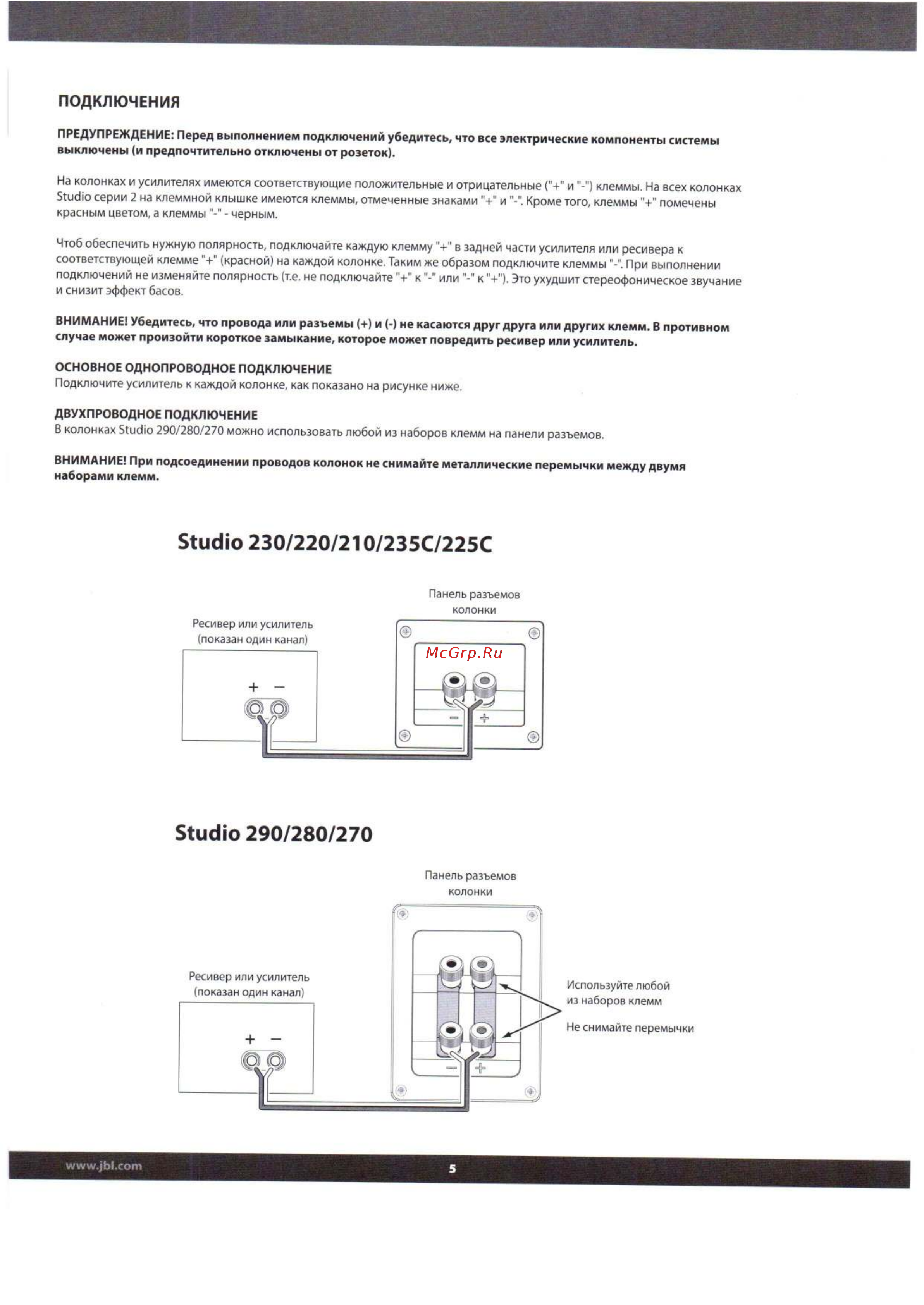

ПОДКЛЮЧЕНИЯ ПРЕДУПРЕЖДЕНИЕ Перед выполнением подключений убедитесь что все электрические компоненты системы выключены и предпочтительно отключены от розеток На колонках и усилителях имеются соответствующие положительные и отрицательные иклеммы На всех колонках Studio серии 2 на клеммной клышке имеются клеммы отмеченные знаками иКроме того клеммы помечены красным цветом а клеммы черным Чтоб обеспечить нужную полярность подключайте каждую клемму в задней части усилителя или ресивера к соответствующей клемме красной на каждой колонке Таким же образом подключите клеммы При выполнении подключений не изменяйте полярность т е не подключайте кили к Это ухудшит стереофоническое звучание и снизит эффект басов ВНИМАНИЕ Убедитесь что провода или разъемы и не касаются друг друга или других клемм В противном случае может произойти короткое замыкание которое может повредить ресивер или усилитель ОСНОВНОЕ ОДНОПРОВОДНОЕ ПОДКЛЮЧЕНИЕ Подключите усилитель к каждой колонке как показано на рисунке ниже ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ В колонках Studio 290 280 270 можно использовать любой из наборов клемм на панели разъемов ВНИМАНИЕ При подсоединении проводов колонок не снимайте металлические перемычки между двумя наборами клемм Studio 230 220 210 235С 225С Панель разъемов колонки Ресивер или усилитель показан один канал Studio 290 280 270 Панель разъемов колонки Ресивер или усилитель показан один канал Используйте любой из наборов клемм Не снимайте перемычки
