Сокол Меб.фабрика КСТ-12 Белый [2/2] Изделие готово к эксплуатации

Изделие готово к эксплуатации.

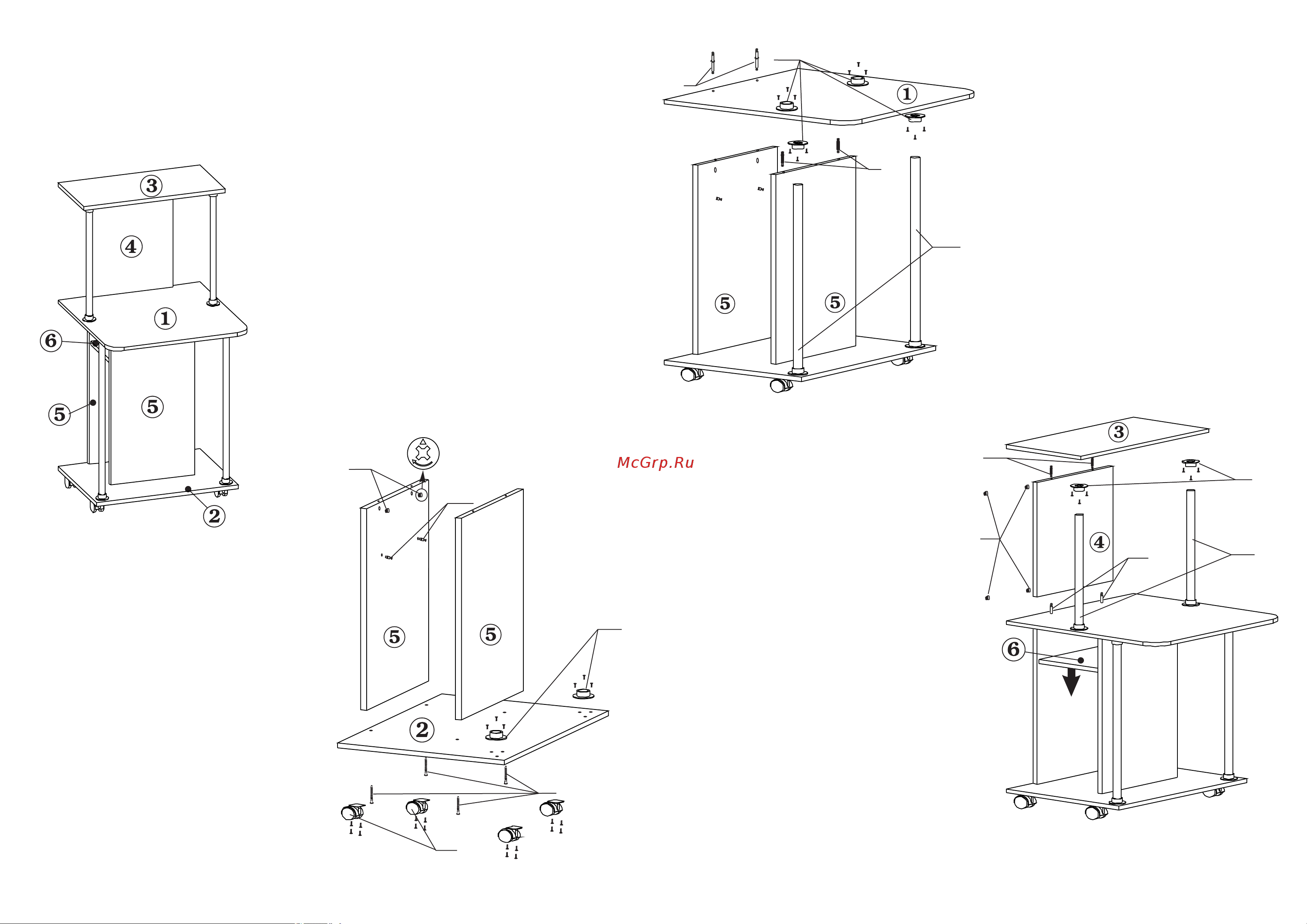

1.1. С нижней стороны основания (дет.№2)

установите мебельные колеса ( поз.М).

В боковины (дет№5) закрутите ввинчиваемые

дюбели (поз.Е). Закркпите детали №5 на

основании (дет№2). Закрепите винтовыми

стяжками (поз.А).

Внимание! Двойные штоки, вставляются

длинной стороной, относительно

стопорной шайбы!

Установите в нижние фланцы две трубы

(поз.И) и зафиксируйте их стопорным

винтом на фланце. Опустите столешницу на

боковины (дет.№5) таким образом, чтобы

штоки эксцентриков вошли в торцевые

отверстия в деталях № 5, а трубы вошли

во фланцы. Поверните эксцентрики в

3.УКАЗАНИЯ ПО СБОРКЕ КОМПЬЮТЕРНОГО СТОЛА КСТ-12.

Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки

строго следуйте указаниям настоящей инструкции.

Предприятие-изготовитель не несет ответственность за повреждения изделия, произошедшие

во время сборки.

Для сборки изделия необходим следующий инструмент: крестовая отвертка, молоток,

ключ-шестигранник 4мм (входит в комплект изделия).

1.4. Снижней стороны полки (дет.№3),

вкрутите два штока эксцентрика (поз.В)

штоки эксцентриков вошли в отверстия

в торцах дет№4, а трубы вошли во фланцы.

Зафиксируйте эксцентрики повернув их

по часовой стрелке на 180 градусов.

Зафиксируйте трубы стопорным винтом

на фланце. Установите полку (дет.№6),

так чтобы дюбели вошли в запрессованые

в полке муфты, и зафиксируйте эксцентрики

находящиеся в муфтах, повернув их по

часовой стрелке на 180 градусов.

И

Л

Б

А
