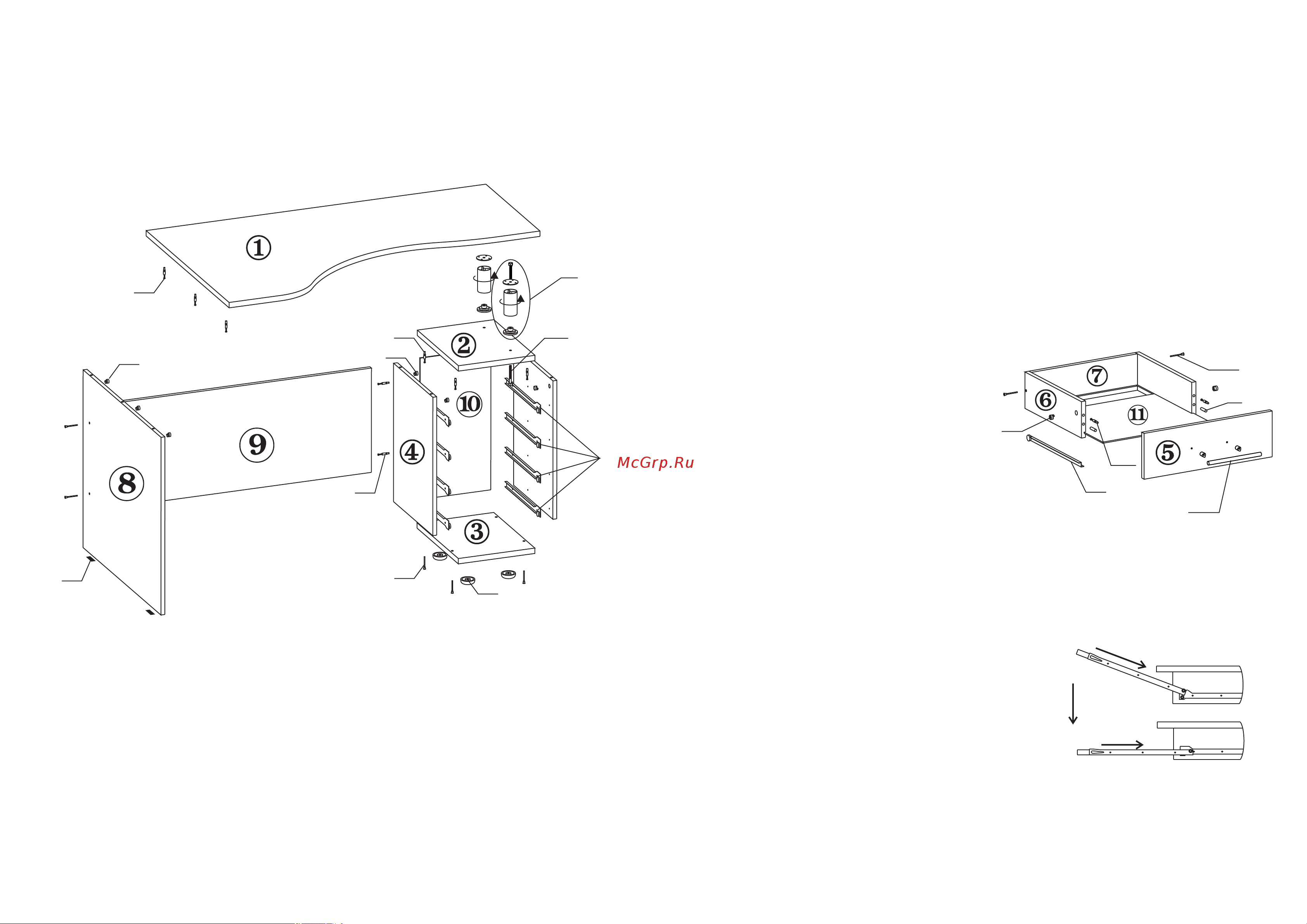

3.УКАЗАНИЯ ПО СБОРКЕ СТОЛА КСТ-104.1
Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки
строго следуйте указаниям настоящей инструкции.
Предприятие-изготовитель не несет ответственность за повреждения изделия, произошедшие
во время сборки.
Для сборки изделия необходим следующий инструмент: крестовая отвертка, ключ-
шестигранник 4мм (входит в комплект изделия).
Ниже описан процесс сборки для КСТ-104.1прав. Стол КСТ-104.1лев собирается аналогично
с учетом конфигурации.
Изделие готово к эксплуатации.
2
1
3
1.5.Закрепите на нижнем торце боковой стенки стола (дет.№8) наконечники
поз(К) с помощью гвоздей. В отверстия в боковине стола вставьте
эксцентрики, а в царге, эксцентрики для ДСП 22мм . Соедините винтовой
стяжкой боковую стенку стола (дет.№8) с царгой (дет.№9).
1.6.Присоедините тумбу к царге так , чтобы штоки эксцентриков
закрепленные на боковине тумбы вошли в отверстия в торцах царги.
Поверните эксцентрики на 180 градусов по часовой стрелке.
1.7.В отверстия с нижней стороны столешницы закрутите штоки
эксцентриков. Прикрепите к столешнице (дет.№1) крепежные площадки
опор 100мм шурупами 4х16. Накрутите опоры.
1.8.Опустите столешницу таким образом, чтобы штоки эксцентриков вошли в
отверстия на торцах боковины стола. Поверните эксцентрики на 180
градусов по часовой стрелке. Винтами М8х70 прикрутите опоры 100мм к
полке тумбы (дет.№2).
1.9.Соберите ящик тумбы. Для этого:
- Соедините винтовой стяжкой заднюю
стенку ящика (дет.№7) с боковыми
стенками (дет.№6);
- В отверстия на фасаде ящика
закрутите штоки эксцентриков и
вставьте шканты;
- Вставьте дно ящика (дет.№11) в пазы,
профрезерованные в боковых и задней стенках ящика;
- Соедините фасад ящика с боковыми стенками так, чтобы штоки
эксцентриков и шканты вошли в отверстия на боковых стенках.
Следите чтобы дно ящика вошло в паз профрезерованный в фасаде;
- Закрепите на боковинах ящика (дет.№ 6) ответные части роликовых
направляющих, вплотную к фасаду, с помощью шурупов 3,5х16;
- Винтами прикрепите ручки-рейлинги.
1.10.Вставьте ящики в тумбу: наклоните
ящик и поставьте его таким образом,
чтобы ролики на направляющих ящика,
стали на направляющие на боковинах
тумбы; опустите ящик; задвиньте его в тумбу.
1.11.Закройте входящими в комплект заглушками винтовую стяжку
и эксцентрики. Заглушками 5мм закройте не используемые отверстия на
боковине тумбы и лицевой стороны столешницы. Эти отверстия
предназначенны для крепления надстройки КН-14.
А
Б
Г
Д
Е
И
1.1.Шурупами 3,5х16 закрепите на боковых стенках тумбы (дет.№4)
роликовые направляющие (поз.Е). В отверстия на стенках вставьте
эксцентрики (поз.Б). В отверстия в полке (дет.№2) закрутите штоки
эксцентриков (поз.В)
1.2.Соедините боковины тумбы (дет.№4) с полкой тумбы (дет.№2) таким
образом, чтобы штоки эксцентриков вошли в отверстия на боковых
стенках. Поверните эксцентрики на 180 градусов по часовой стрелке.
1.3.Вставте заднюю стенку тумбы (дет.№10) в пазы профрезерованные в
боковых стенках тумбы.
1.4.Соедините винтовой стяжкой основание тумбы (дет.№3) с боковыми
стенками тумбы (дет.№4). Шурупами 4х25 прикрутите опоры 15мм
(поз.З) к основанию тумбы. В отверстия на боковой стенке тумбы
заверните штоки эксцентриков.
