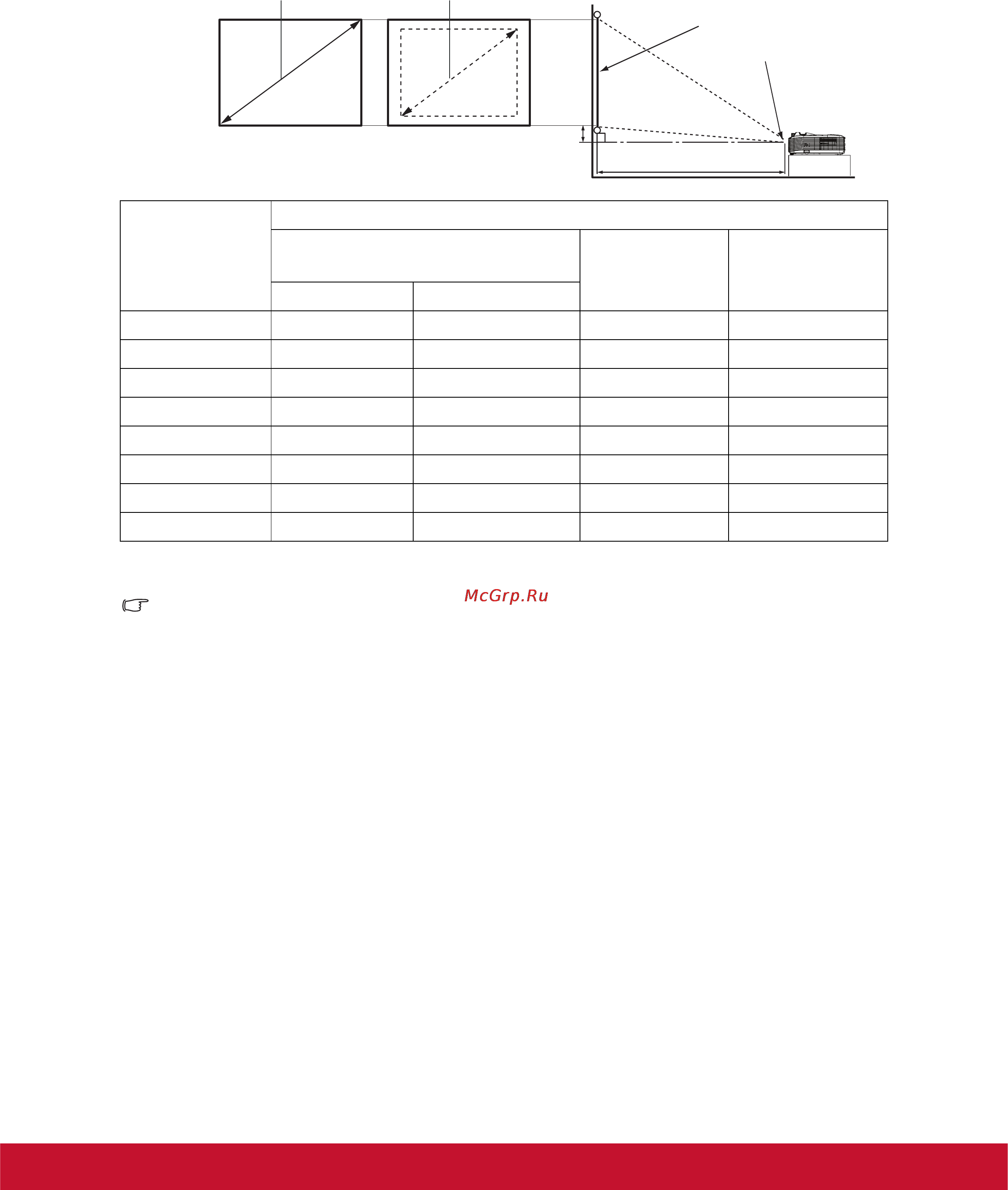

Регулировка размера изображения проекции Для определения проекционного расстояния и размера изображения см таблицы и схемы приведенные ниже Максимальное увеличение Минимальное увеличение 16 10 Экран Размер экрана Диагональ дюймы см мин увел 45 114 Дистанция проецирования дюймы м макс увел Высота изображения дюймы см Вертикальное смещение дюймы см 55 4 1 4 69 3 1 8 23 85 60 58 2 96 7 51 60 152 74 5 2 0 92 9 2 4 31 8 80 77 3 94 10 02 80 203 100 0 2 5 124 4 3 2 42 4 107 70 5 26 13 35 100 254 125 5 3 2 155 8 4 0 53 134 62 6 57 16 69 150 381 189 2 4 8 234 6 6 0 79 5 201 93 9 86 25 04 200 508 253 0 6 4 313 3 8 0 106 269 24 13 14 33 39 250 635 316 7 8 0 132 5 336 55 16 43 41 73 300 762 380 4 9 7 392 0 10 0 159 403 86 19 72 50 08 СТ Примечание Проектор должен работать в горизонтальном положении иначе возможен его перегрев С обеих сторон от проектора должно быть не менее 30 см пустого пространства Не используйте проектор в задымленных помещениях Частицы дыма могут осаждаться на внутренних компонентах проектора и повредить его В связи с колебаниями оптического компонента между этими числами существует погрешность равная 10 При выполнении постоянной установки проектора рекомендуется провести физические испытания размера и расстояния проекции с помощью фактического проектора на месте предполагаемой постоянной установки для ее выполнения с учетом оптических характеристик данного проектора Это поможет определить точное положение монтажа с учетом индивидуальных особенностей места установки
