УСТАНОВКА
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ ПЕРСОНАЛА, ВЫПОЛНЯЮЩЕГО УСТАНОВКУ
• Это изделие может встраиваться в столешницу толщиной от 20 до 40 mm.
• Если под варочной панелью нет духовки, установите разделительную перегородку, размер
которой должен примерно соответствовать размеру проема в столешнице. Разделительная
перегородка должна находиться на расстоянии не более 150 mm ниже верхней поверхности
столешницы, но в любом случае не менее 20 mm от днища варочной паели. Если под
варочной панелью предполагается установить духовку, то эта духовка должна быть
произведена омпанией Whirlpool и оборудована системой охлаждения. Изготовитель снимает
с себя всякую ответственность за возможный ущерб, если под варочной панелью будет
установлена духовка другой марки.
• Прежде чем начать установку, убедитесь в соблюдении следующих условий:
параметры местной системы подачи газа (тип и давление газа) соответствуют настройкам
варочной панели (см. информацию на табличке технических данных и в таблице
“Инжекторы”).
$ Наружные поверхности мебели или приборов, находящихся в непосредственной близости от варочной
панели, должны быть термостойкими в соответствии с национальными стандартами.
$ Продукты сгорания удаляются наружу с помощью вытяжки или вентилятора, установленных на стене
или в окне.
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА
• Система подачи газа должна удовлетворять местным нормам.
• В разделе “Национальные нормы” указаны нормы, используемые в некоторых странах. Если
информация по вашей стране отсутствует, обратитесь за разъяснениями к лицу, выполняющему
установку.
• Подсоединение варочной панели к трубе системы газоснабжения или к баллону с газом должно
выполняться с исользованием жесткой медной или стальной трубы с фитингами, соответствующими
действующим нормам, или же с спользованием шланга со сплошной поверхностью из нержавеющей
стали, соответствующего местным нормам. Максимальная длина шланга составляет 2 м.

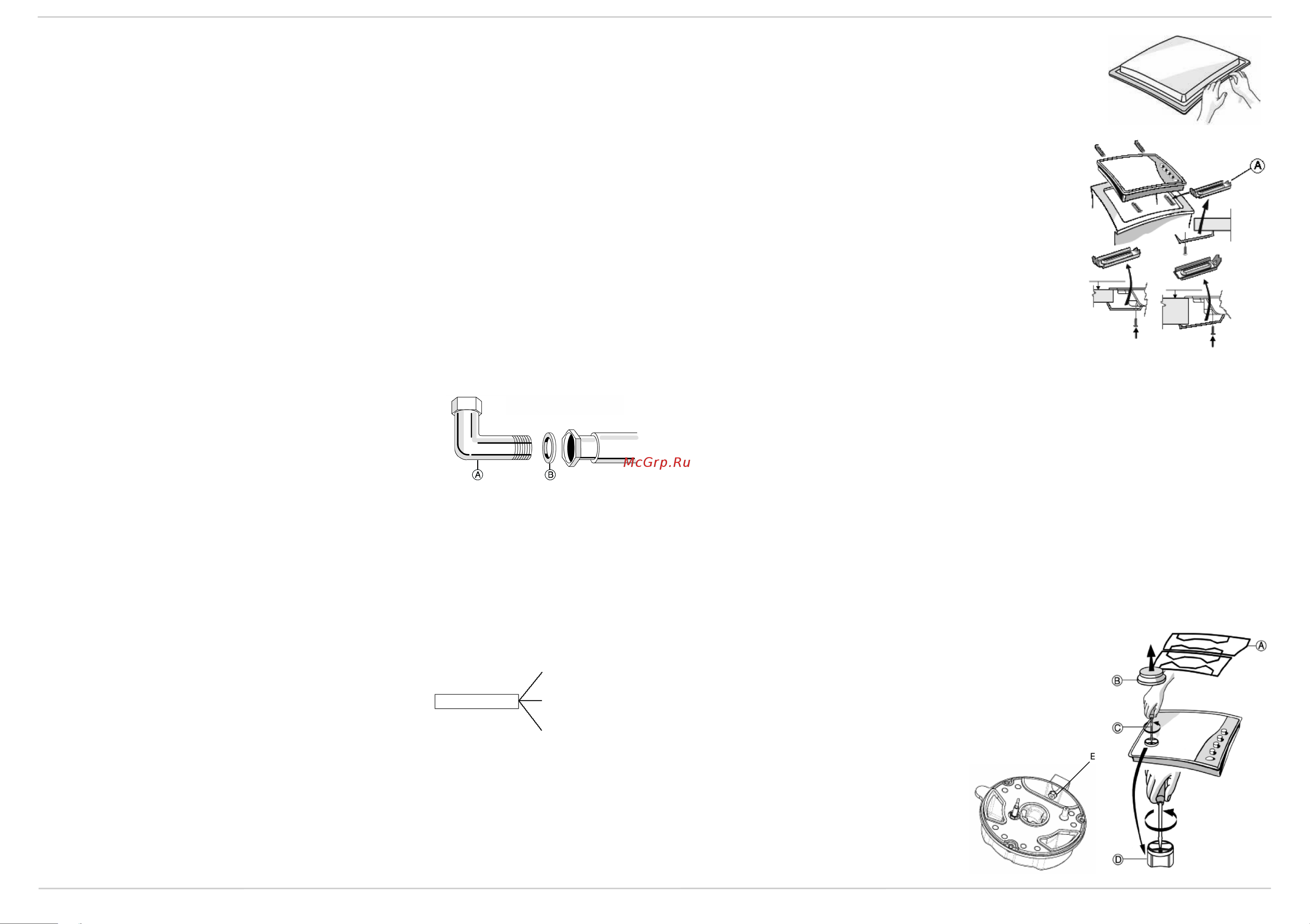

• Прежде чем подсоединить трубу к коленчатому фитингу (А),
вставьте входящую в комплект поставки прокладку (B), в
соответствии со стандартом EN 549.
Для Бельгии $ Необходимо заменить коленчатый патрубок
соединительной деталью, входящей в комплект поставки.
Внимание! В случае использования шланга из нержавеющей стали он должен устанавливаться так,
чтобы не касаться никаких подвижных частей кухонной мебели. Шланг должен прокладываться по
участку, на котором отсутствют какиелибо препятствия, и быть доступным для осмотра по всей
своей длине.
• После подключения к системе подачи газа проверьте отсутствие утечек газа при помощи мыльного
раствора.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
• Подключение к электрической сети должно выполняться с соблюдением местных норм.
• Данные по напряжению и потребляемой мощности указаны на табличке технических данных.
• Заземление прибора обязательно по закону.
• Изготовитель не несет никакой ответственности за травмы людей или животных или
материальный ущерб, явившиеся результатом несоблюдения этих требований.
• При установке варочной панели подключайте ее к электрической сети через однополюсный
выключатель с расстяние между разомкнутыми контактами не менее 3 mm.
• При необходимости замены шнура питания его следует заменять только шнуром питания
с характеристиками, идентичными характеристикам оригинального шнура,
поставленного изготовителем (типа H05V2V2F T90°C или H05RRF).
Эта операция должна выполняться квалифицированным техническим специалистом.
Земля
желтозеленый
L
N
ПЕРЕОБОРУДОВАНИЕ НА РАЗЛИЧНЫЕ ТИПЫ ГАЗА
Если вы намерены эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на
таблике технических данных и оранжевом ярлыке, приклеенном к верхней части варочной панели,
замените инжекторы.
Отклейте оранжевый ярлык и в дальнейшем храните его вместе с буклетом данного руководства.
Используйте регуляторы давления, пригодные для значений давления газа, указанных в
Руководстве.
• Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный
специалист.
• Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.
• Отрегулируйте положение кранов, соответствующее минимальной подаче газа.
Примечание: При использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий
минимальную подачу газа, должны быть затянут до упора.
Если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены
неисправного крана горлки.
ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу “Инжекторы” в Руководстве)
• Снимите решетки (A).
•Выньте горелки (B).
• Пользуясь торцевым гаечным ключом нужного
размера, (открутите инжектор (C), который
подлежит замене.
• Замените ее инжектором, пригодным для
нового типа газа.
• Установите новый инжектор в (D).
• Если на вашей варочной панели есть горелка с
тройным рядом пламени, используйте для
замены инжектора (E) гаечный ключ с боковым
зевом.
Прежде чем устанавливать варочную панель, не
забудьте прикрепить прилагаемую к инжекторам
табличку с данными, касающимися нового типа
газа, таким образом, чтобы она закрыла собой
табличку, относящуюся к предыдущему типу газа
МОНТАЖ
Очистите поверхность прокладки, поставляемой
вместе с прибором, по всему периметру и наложите ее
на варочную панель, как показано на рисунке.
Установите варочную панель в выемку в
столешнице, вырезанную по размерам,
указанным в Руководстве.
Примечание. Длина шнура питания должна
быть достаточной для того, чтобы панель
можно было снять через верх.
1. Вставьте скобы в соответствующие отверстия
и закрепите их винтами.
2. Вырежьте в столешнице отверстие под
варочную панель в соответствии с размерами,
указанными в Руководстве.
3. Установите варочную панель в столешницу.
