Инструкции для установщика

2. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ

Следующая операция требует выполнения каменных и/или

столярных работ и поэтому должна осуществляться

квалифицированным специалистом.

Установка возможна на различные материалы, такие как

кирпичная кладка, металл, крупноразмерные или ламинированные

пластиком деревянные конструкции, которые должны быть

аростойкими

(

90°С

)

Крепление к опорно

констр

кции

адиционной вст

аиваемой модел

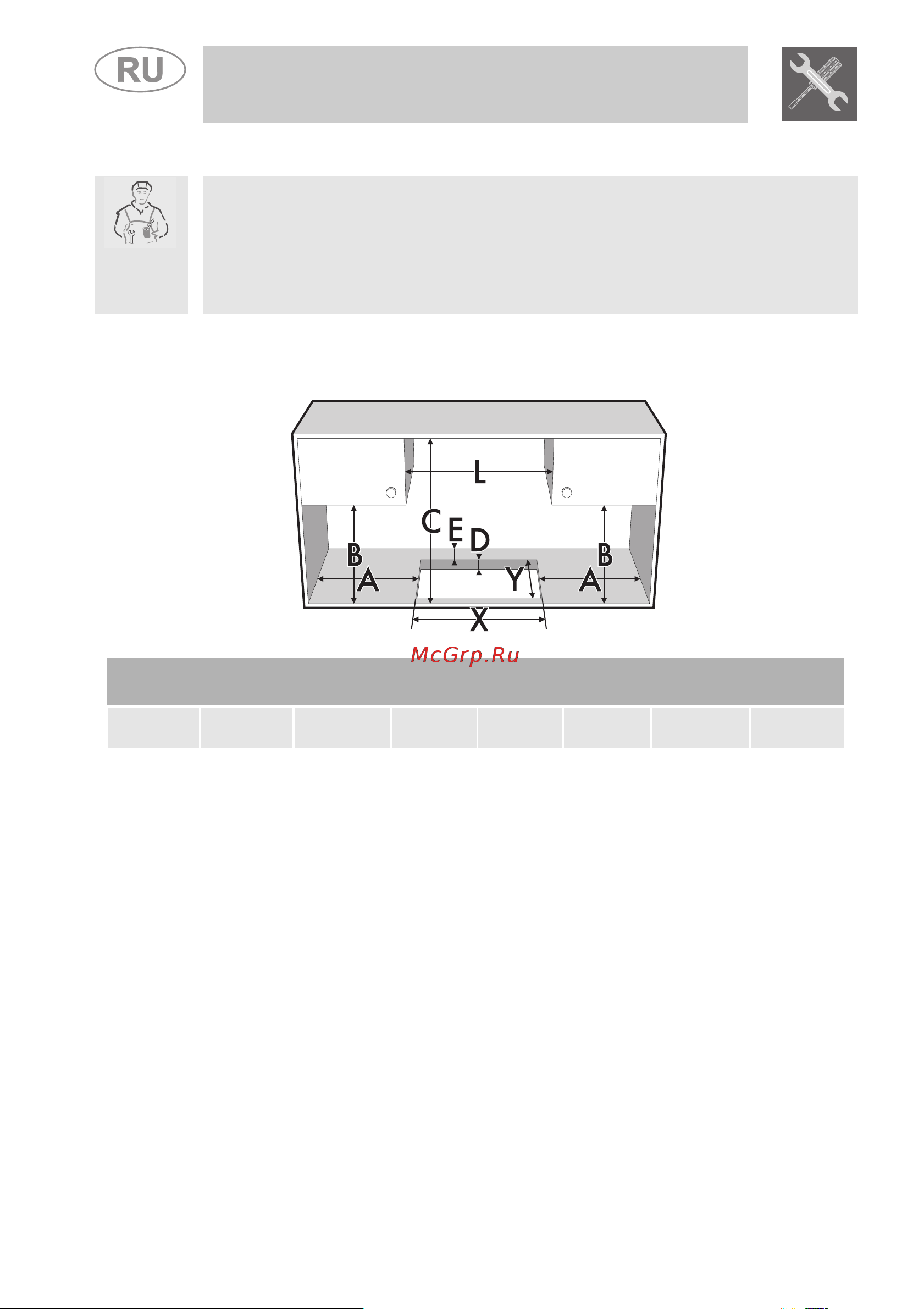

Вырежьте в столешнице мебели проем с указанными на рисунке размерами.

A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm)

min 110 min 460 min 750 20÷50 min 50 870 482 847

Точно установите изолирующую прокладку из комплекта поставки

по внешнему периметру вырезанного проема в столешнице, как

показано на приведенных выше рисунках 2, слегка обжав ее по всей

поверхности рукой. Передняя и задняя стороны прокладки должны

выходить за проем. Выполнив эти операции, положите варочную

панель на изолирующую прокладку и с помощью винтов и

крепежных скоб (рис. 4) прикрепите панель к опорной конструкции,

обеспечив идеальную плоскостность.

Аккуратно обрежьте лишнюю часть прокладки по кромке C (рис.3).

Показанные на рисунке 2 размеры относятся к проему с внутренней

стороны прокладки. Зажимные скобы, показанные на рис. 4, ставить

только после встраивания варочной панели.
