Инструкции для пользователя
87
2)
3)
4)

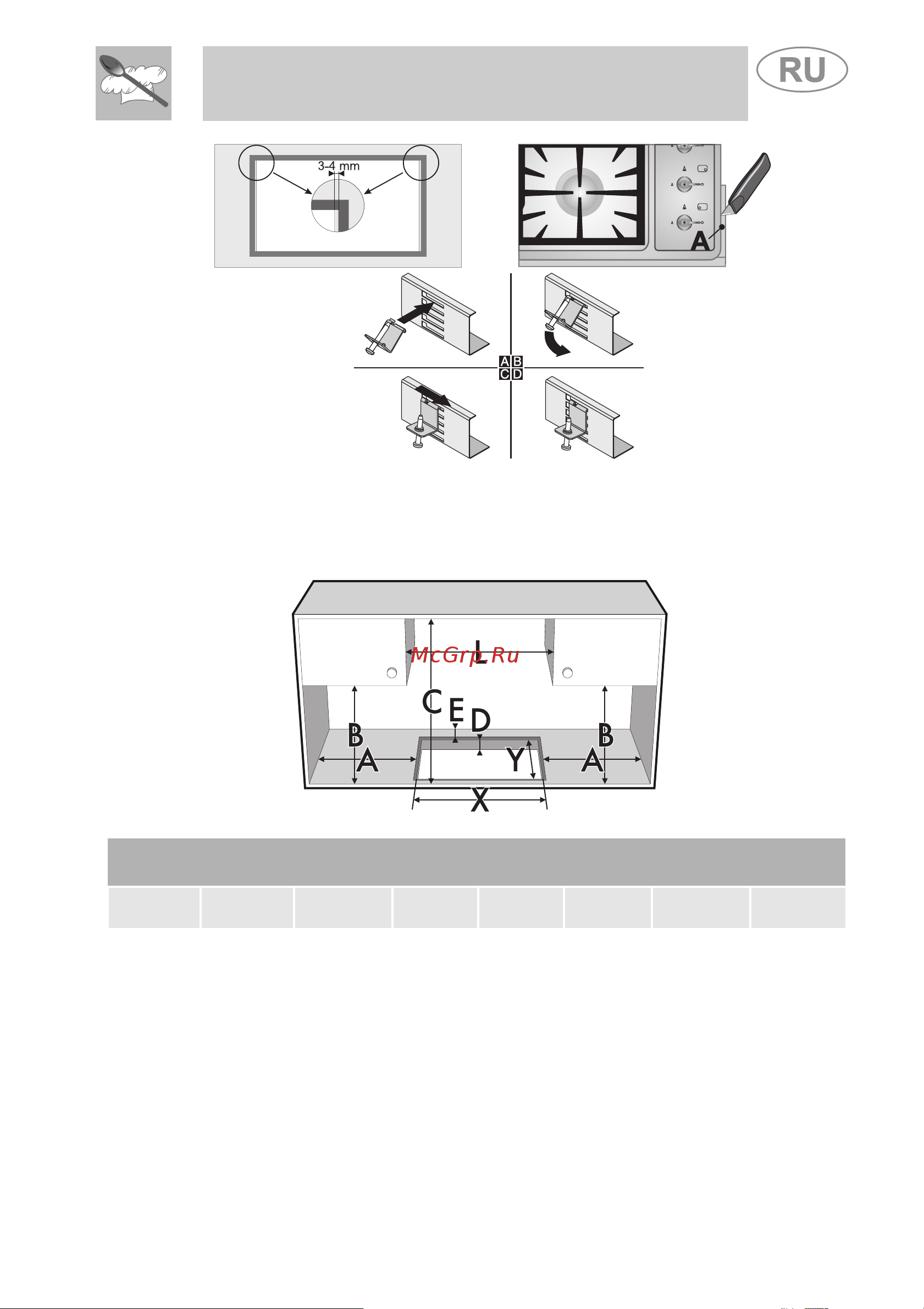

2.2 Крепление к опорной конструкции каркасной модели
Вырежьте в столешнице мебели проем с указанными на рисунке
размерами.
A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm)
min 110 min 460 min 750 20÷40 min 50 700 492 700
Для данного типа прибора необходимо выфрезеровать в
столешнице выемку глубиной 3 мм, размеры которой показаны на
рис. 4 (деталь А на рис. 2).
Перед установкой варочной панели необходимо уложить на всю
поверхность выемки клейкую губчатую прокладку “E”, входящую в
комплект поставки (рис. 2). Выполнив эти операции, положите
варочную панель на выемку и с помощью винтов и крепежных скоб (в
последовательности. показанной на рис. 3) прикрепите панель к
опорной конструкции, обеспечив идеальную плоскостность.
Зажимные скобы, показанные на рис. 3, ставить только после
встраивания варочной панели.
