Инструкция для установщика
102
6. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ
Следующая операция требует выполнения каменных и/или столярных работ и
поэтому должна осуществляться квалифицированным мастером.
Установка возможна на различные материалы, такие, как кирпичная кладка,
металл, крупноразмерный или ламинированный пластиком деревянный массив, с
условием их жаростойкости (90°С).

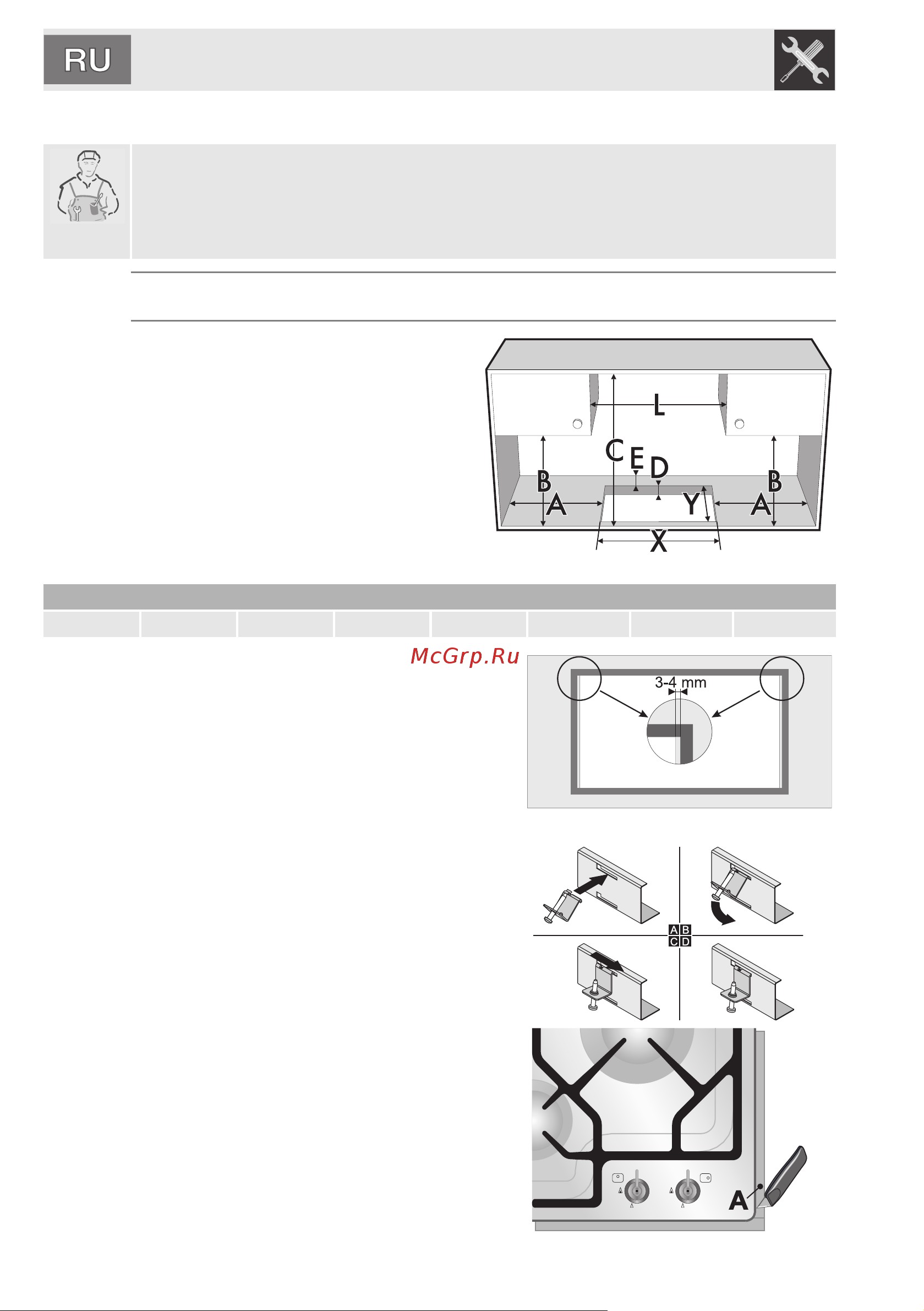

6.1 Крепление к опорной конструкции традиционной
встраиваемой модели (рис. 1)
Произвести отверстие в рабочем
столе мебели с указаннЫми
размерами.
1)
A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm)
min 150 min 460 min 750 20÷50 min 50 620 592 488
Точно установите изолирующую
прокладку из комплекта поставки по
внешнему периметру вырезанного
проема в столешнице, как показано на
приведенных выше рисунках, слегка
обжав ее по всей поверхности рукой.
Передняя и задняя стороны прокладки
должны выходить за проем.
2)
Выполнив эти операции, положите
варочную панель на изолирующую
прокладку и с помощью винтов и
крепежных скоб (Рис. 3) прикрепите
панель к опорной конструкции,
обеспечив идеальную плоскостность.
Аккуратно обрежьте лишнюю часть
прокладки по кромке A (Fig.3).
Показанные на рисунке 2 размеры
относятся к проему с внутренней
стороны прокладки. Зажимные скобы,
показанные на рисунке 3, ставить
только после встраивания варочной
панели.
3)
4)
