RU-10

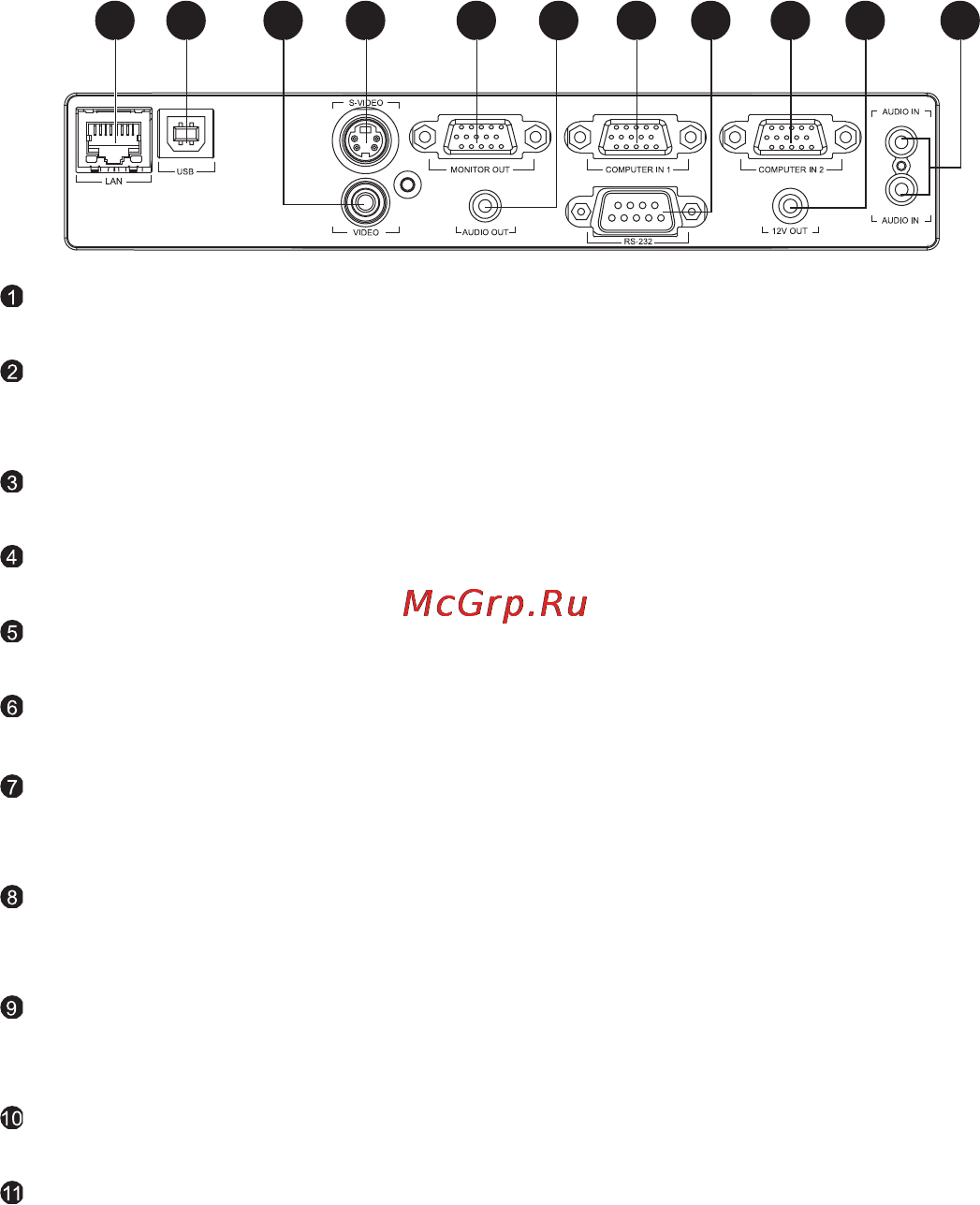

Порты подключения
LAN
Для управления по сети.
USB
Этот разъем предназначен для обновления микропрограмм и для
функциональности поддержки мыши.
VIDEO (Видео)
Этот разъем служит для подключения композитного видеокабеля.
S-VIDEO
Этот разъем служит для подключения видеокабеля S-Video.
MONITOR OUT (Выход на монитор)
Этот разъем служит для подключения компьютерного монитора.
AUDIO OUT (Аудиовыход)
Этот разъем служит для подключения динамиков.
COMPUTER IN 1 (Компьютерный вход 2)
Этот разъем служит для подключения кабеля источника сигнала
(аналоговый RGB или компонентный).
RS-232
При управлении проектором с компьютера подключите этот разъем к
последовательному порту компьютера.
COMPUTER IN 2 (Компьютерный вход 2)
Этот разъем служит для подключения кабеля источника сигнала
(аналоговый RGB или компонентный).
12V OUT (Выход 12 В)
12 В пост. тока
AUDIO IN (Аудиовход)
Этот разъем служит для подключения источника звукового сигнала.
Верхний аудиовход AUDIO IN является входом Звука 1, а нижний является
входом Звука 2. Когда включен вход Звука 1, аудиовход Звука 2 будет
автоматически отключен, и наоборот.
2 4 5 7 8 9 10 113 61
