Сумматоры СПЕ543. Руководство по эксплуатации 9
Сигналы от счетчиков с цифровым интерфейсом поступают на сумматоры, в данном случае, по
вторым интерфейсам RS485. Количество подключенных к одному сумматору счетчиков зависит от
многих причин: скорости передачи данных, пространственного расположения счетчиков и др. Счет-
чики с цифровым интерфейсом опрашиваются циклически с периодом три или пять минут. В каж-
дом цикле сумматор получает информацию о текущем значении энергии. По разности двух после-
довательных значений энергии определяется текущая мощность и другие характеристики. Номен-
клатура вычисляемых параметров такая же, как и для счетчиков с импульсным выходным сигналом.
В каждом цикле опроса на ведущий сумматор передается с каждого ведомого значения энергии по
каждому каналу в масштабе показаний счетчиков. Вычисления параметров электропотребления по
группам каналов ведутся на каждом сумматоре.

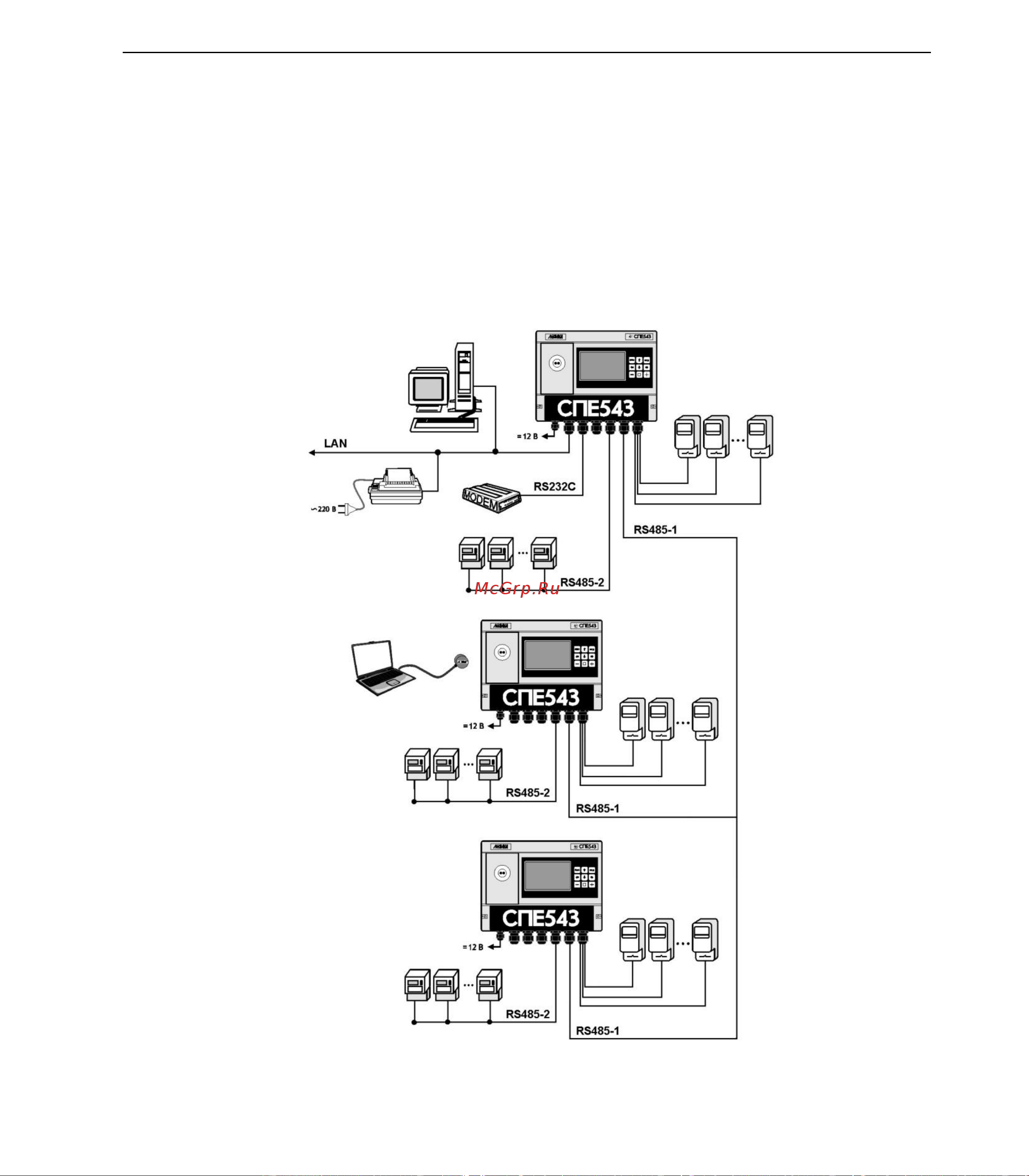

Рисунок 2.1 Система учета электрической энергии на базе сумматора
