10 Сумматоры СПЕ543. Руководство по эксплуатации
Сумматор может вести учет электроэнергии по дифференцированным по времени суток тари-
фам (до 4 тарифных зон) и/или по двухставочным тарифам с контролем максимума мощности (до
2 зон контроля). При применении счетчиков с цифровым интерфейсом временные зоны действия
тарифов счетчиков и сумматора должны быть согласованы.
На рисунке 2.2 приведен пример распределения тарифных зон и зон контроля максимума мощ-
ности в течение суток.
1...4 тарифы: 1 дневной, 2 ночной, 3 пик утренний, 4 пик вечерний;
У, В – утренняя и вечерняя зоны контроля;
t
1
...t
6
моменты времени переключения тарифов;
t
1
...t
4
временные границы контроля мощности.

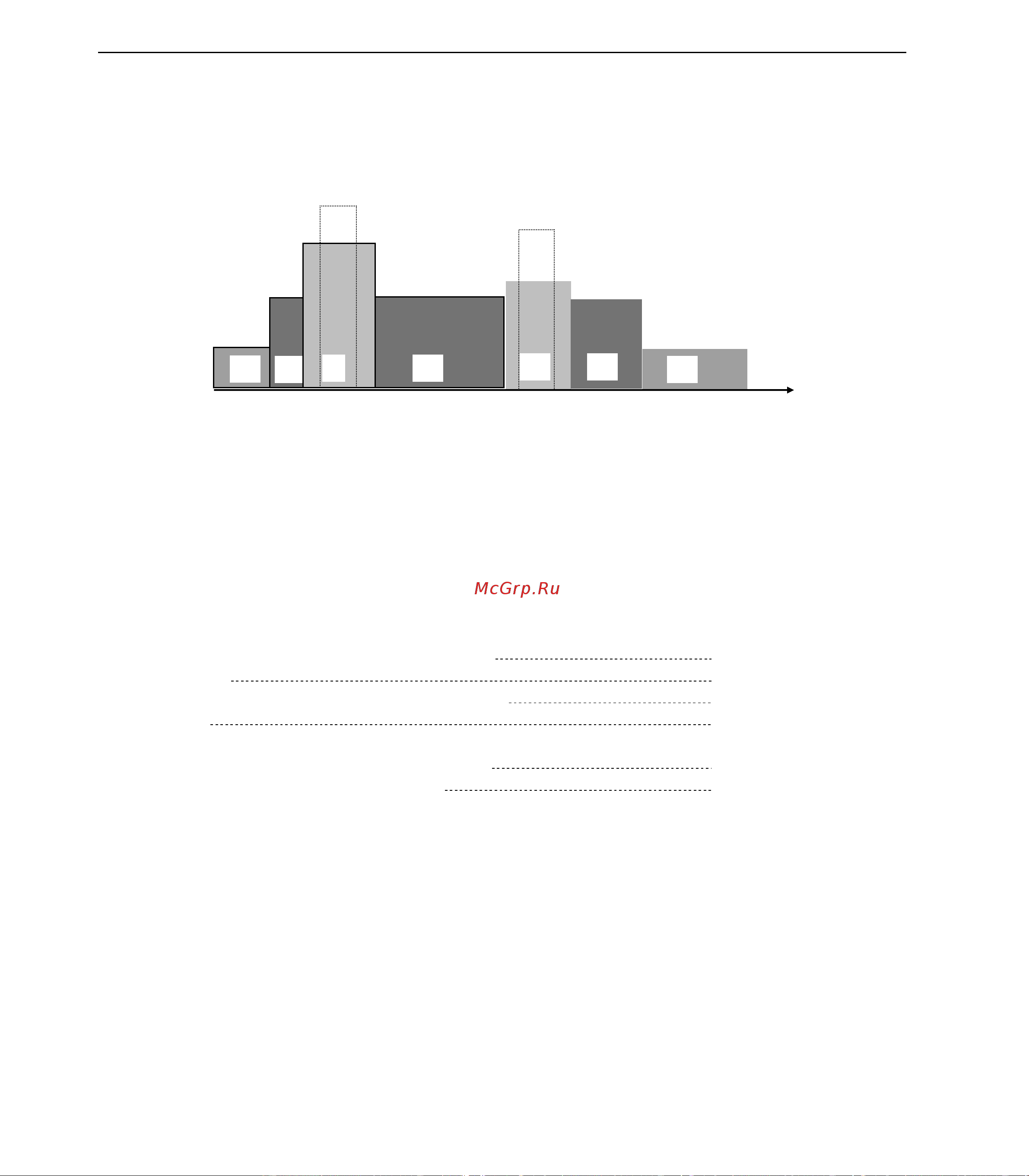

Рисунок 2.2 Тарифные зоны и зоны контроля максимума мощности
2.6 Диапазоны измерений
Диапазоны измерений:
- активная и реактивная мощность, кВт (квар) от 0 до 9·10
6
- расход, м
3
/ч от 0 до 10
6
- активная и реактивная энергия, кВт·ч (квар·ч) от 0 до 999999999
- объем, м
3
от 0 до 999999999
Параметры входных импульсных сигналов:
- частота следования импульсов, Гц, не более 18
- длительность импульсов, мс, не менее 15
2.7 Метрологические характеристики
Пределы допускаемой погрешности составляют:
±0,01 % измерение энергии и мощности (относительная);
±0,01 % вычисление параметров (относительная);
±0,01 % погрешность часов (относительная);
0,01 % – измерение частоты импульсных сигналов (относительная).
2.8 Защита от фальсификации
В целях противодействия попыткам фальсификации результатов измерений, в сумматорах при-
няты меры защиты от изменений программного обеспечения (ПО) и измерительных данных.
Исполняемый код программы, под управлением которой функционирует сумматор, размещен в
1
В
У
2
1
4
1
2
3
0 t
1
t
2
t
1
t
2
t
3
t
4
t
3
t
4
t
5
t
6
t
7
=24-00
