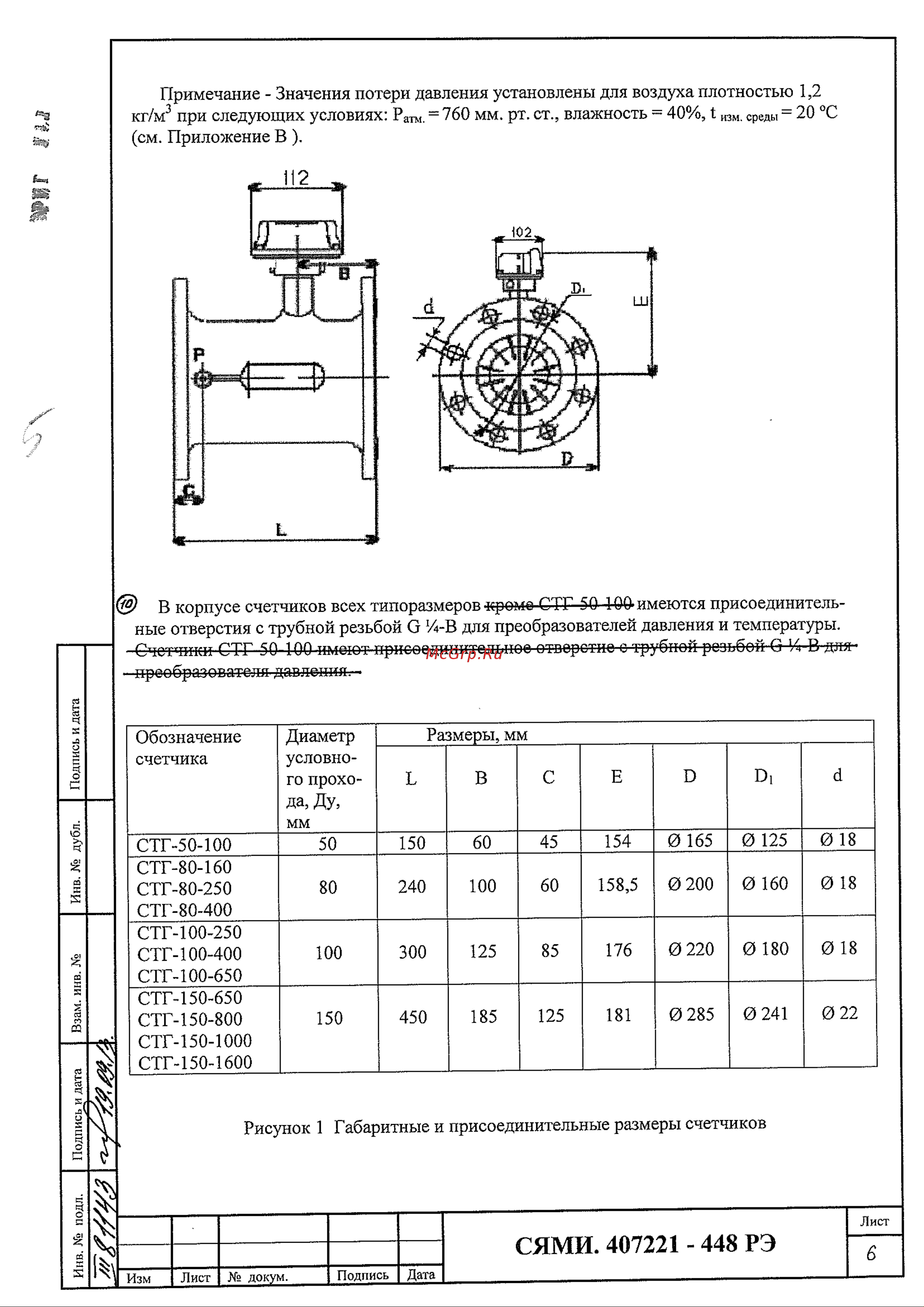

Примечание Значения потери давления установлены для воздуха плотностью 1 2 кг м3 при следующих условиях Ра 760 мм рт ст влажность 40 1 изм среды 20 С см Приложение В В корпусе счетчиков всех типоразмеров кроме СТГ 50 400 имеются присоединитель ные отверстия с трубной резьбой С гВ для преобразователей давления и температуры Счетчики СТГ 50 100 имеют прнсеедипитвльпое отверстие о трубной резьбой О В для преобразователя давления Инв подл I Подпись и дата I Взам инв I Инв дубя Подпись и дата Обозначение счетчика СТГ 50 100 СТГ 80 160 СТГ 80 250 СТГ 80 400 СТГ 100 250 СТГ 100 400 СТГ 100 650 СТГ 150 650 СТГ 150 800 СТГ 150 1000 СТГ 150 1600 1 Диаметр условно го прохо да Ду мм 50 Размеры мм Ь В С Е И Э б 150 60 45 154 0165 0 125 0 18 80 240 100 60 158 5 0 200 0 160 0 18 100 300 125 85 176 0 220 0 180 0 18 150 450 185 125 181 0 285 0 241 0 22 Рисунок 1 Габаритные и присоединительные размеры счетчиков Лист СЯМИ 407221 448 РЭ У Изм Лист докум Подпись Дата 6
