1.4 У с т р о й с т в о и р а б о т а

1.4.1 Датчик расхода состоит из первичного преобразователя расхода ПР и смонти-

рованного на нем электронного преобразователя ЭП. Электронный преобразователь ЭП со-

стоит из корпуса, в котором расположены плата преобразования, цифровой индикатор и

плата коммутации.

1.4.2 Датчик расхода работает следующим образом. Набегающий поток газа образует

за телом обтекания, находящимся в проточной части первичного преобразователя расхода,

дорожку, характеризующуюся местными завихрениями в потоке. Частота срыва вихрей с

тела обтекания пропорциональна скорости потока газа. У верхнего торца тела обтекания ус-

тановлены два чувствительных элемента (пьезоэлектрические датчики давления), воспри-

нимающие пульсации давления при срыве очередного вихря.

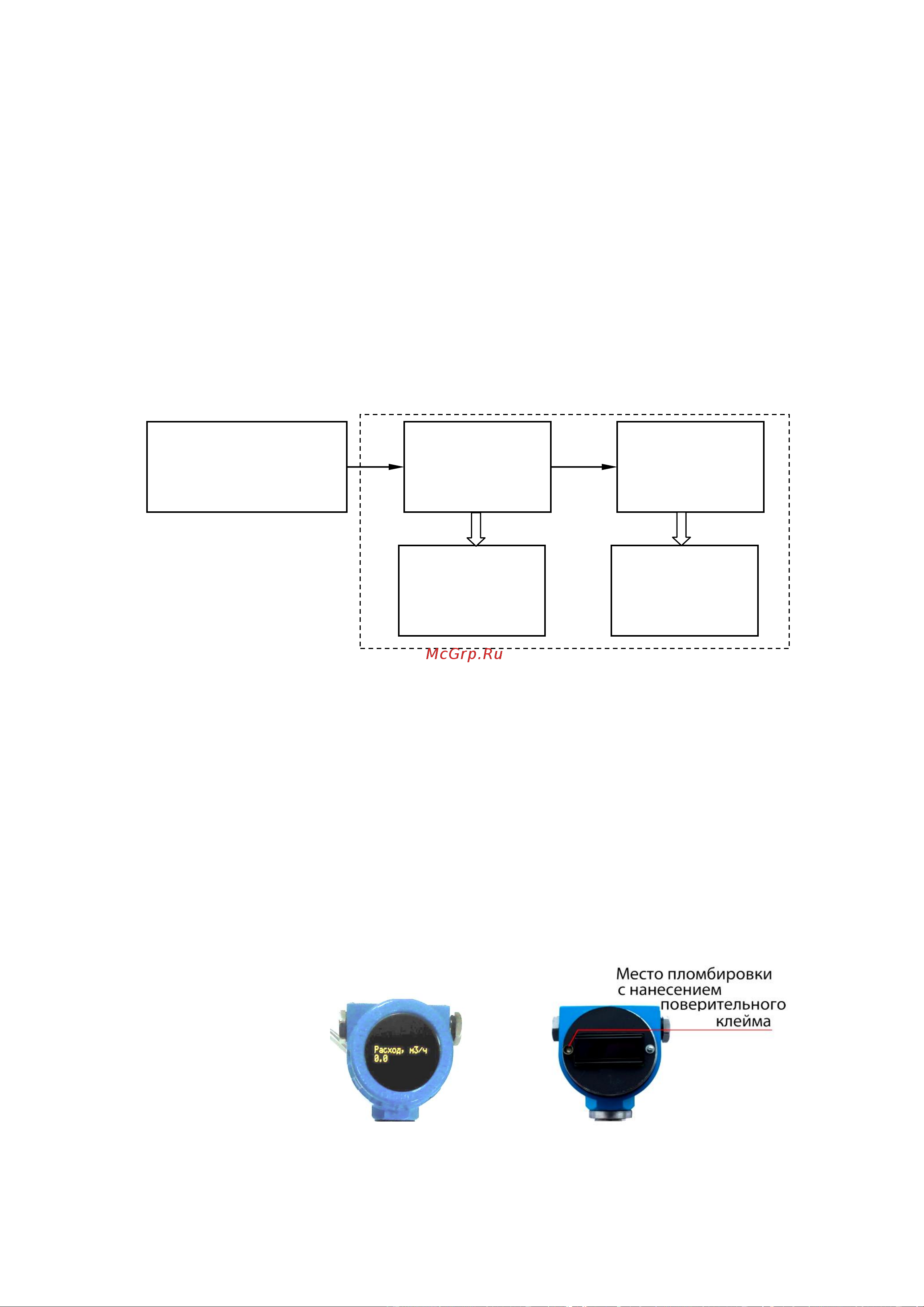

Структурная схема датчика расхода приведена на рисунке 1.

Рисунок 1 – Структурная схема датчика расхода

1.4.3 Плата преобразования датчика расхода осуществляет усиление, фильтрацию,

масштабирование и обработку сигналов с пьезоэлектрических датчиков давления по задан-

ному алгоритму встроенного программного обеспечения ПО"VFD", формирует импульсный

и токовый выходные информационные сигналы, цифровой выход (датчики расхода с платой

интерфейса) RS-485 или HART и информационные сигналы для цифрового индикатора. У

датчиков расхода с интерфейсом RS-485 токовый выход отсутствует. Внешний вид электрон-

ного преобразователя ЭП с цифровым индикатором приведен на рисунке 2. Встроенное

программное обеспечение ПО"VFD" платы преобразования устанавливается (прошивается)

и настраивается в процессе настройки датчика расхода на поверочной установке с помощью

сервисной программы Tahometr II через разъем, установленный на плате преобразования.

После окончания поверки доступ к настройкам платы (программы) блокируется путем ус-

тановки пломбы.

Рисунок 2 – Электронный преобразователь ЭП

1.4.4 Подключение датчика расхода осуществляется посредством клеммной колодки

на плате коммутации. Внешний вид платы коммутации приведен на рисунке 3.

Преобразователь рас-

хода ПР

ЭП

Плата

преобразования

Плата

интерфейса

НART или RS-485

Плата

коммутации

НART или RS-485

Цифровой

индикатор
