311.01.00.000-02 РЭ

1 2 3 4 5 6

K2 K3 K4 15

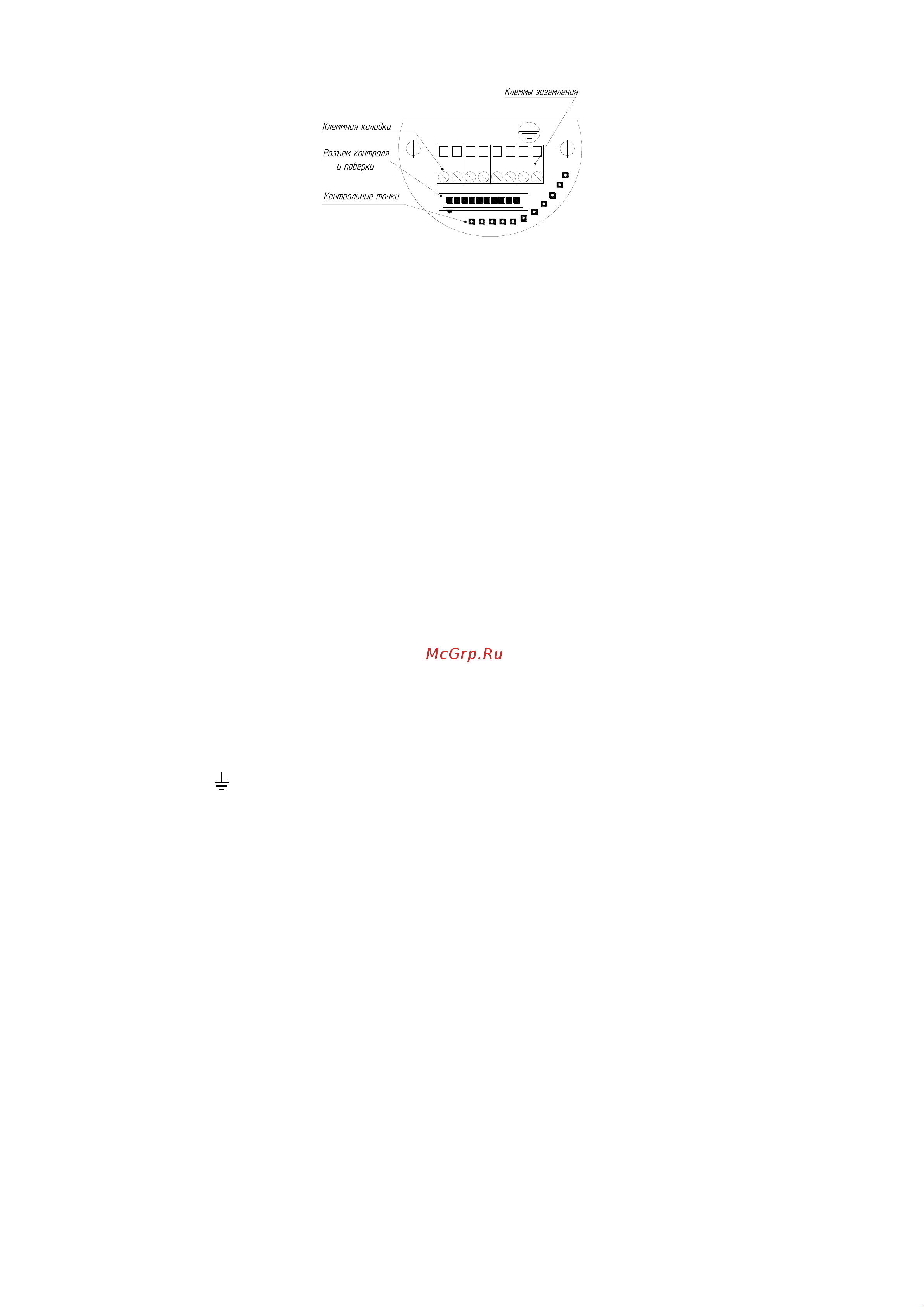

Рисунок 3 – Плата коммутации

1.5 М а р к и р о в к а и п л о м б и р о в а н и е

1.5.1 Обозначение типоразмера датчика расхода, год и квартал изготовления, номи-

нальное давление, номинальный диаметр трубопровода, степень защиты, обеспечиваемая

оболочкой датчика расхода по ГОСТ 14254-2015, маркировка взрывозащиты, стрелка ука-

зания направления потока измеряемой среды, температура среды, знак утверждения типа

СИ, страна изготовления, наименование предприятия-изготовителя, обозначение техниче-

ских условий и маркировка материала проточной части датчика расхода, указаны на таб-

личке, прикрепленной к корпусу датчика расхода и на корпусе датчика расхода.

1.5.2 Места пломбирования датчика расхода указаны на монтажном чертеже

311.00.00.000 МЧ.

1.6 О б е с п е ч е н и е в з р ы в о з а щ и щ е н н о с т и Вн

1.6.1 Взрывобезопасность датчика расхода с видом взрывозащиты "d" - взрывонепрони-

цаемая оболочка обеспечивается исполнением деталей и их соединений с соблюдением пара-

метров взрывозащиты по ГОСТ 30852.1-2002.

На чертеже средств взрывозащиты в приложении Б показано сопряжение деталей, обес-

печивающих указанный вид взрывозащиты с указанием их допустимых параметров.

1.6.2 Взрывонепроницаемость ввода кабелей обеспечивается путем фиксации их эла-

стичным уплотнением соответствующих размеров.

1.6.3 На корпусе датчика расхода около заземляющего болта имеется рельефный знак за-

земления " " .

На крышках корпуса ЭП датчика расхода взрывозащищенного исполнения нанесена пре-

дупредительная надпись: ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ.

1.6.4 На табличке, прикрепленной к корпусу датчика расхода, имеется маркировка ви-

да взрывозащиты 1ExdIIСT6 X.

2 Использование по назначению

2.1 Э к с п л у а т а ц и о н н ы е о г р а н и ч е н и я

2.1.1 Датчик расхода допускает эксплуатацию при температуре окружающего возду-

ха от минус 40 до плюс 50 С и влажности до 95  при температуре 35 С. Устанавливается

в помещении или на открытом воздухе (под навесом).

2.1.2 Трубопровод в месте установки датчика расхода не должен испытывать посто-

янно действующих вибраций, ударов, влияющих на работу датчика расхода. Допустимый

уровень вибрации частой до 55 Гц и амплитудой до 0,35 мм.

2.1.3 При выполнении сварочных работ на трубопроводе запрещается использовать

датчик расхода в качестве монтажной вставки.

2.1.4 ВНИМАНИЕ: ПРИ ИЗМЕРЕНИИ КИСЛОРОДА МАКСИМАЛЬНЫЙ РАСХОД

ЧЕРЕЗ ДАТЧИК РАСХОДА НЕ ДОЛЖЕН ПРЕВЫШАТЬ 0,5·Q

max
