311.01.00.000-02 РЭ
23
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Г
(обязательное)
ИП1, ИП2– источник питания постоянного тока с напряжением Uп=(24±4)В;
R1 – резистор марки С2-23 (31) кОм или аналогичный;
Сч – частотомер Ч3-63 ДЛИ2.721.007 ТУ.
П р и м е ч а н и е – Частотомер должен обеспечивать время измерения не менее 10 с.

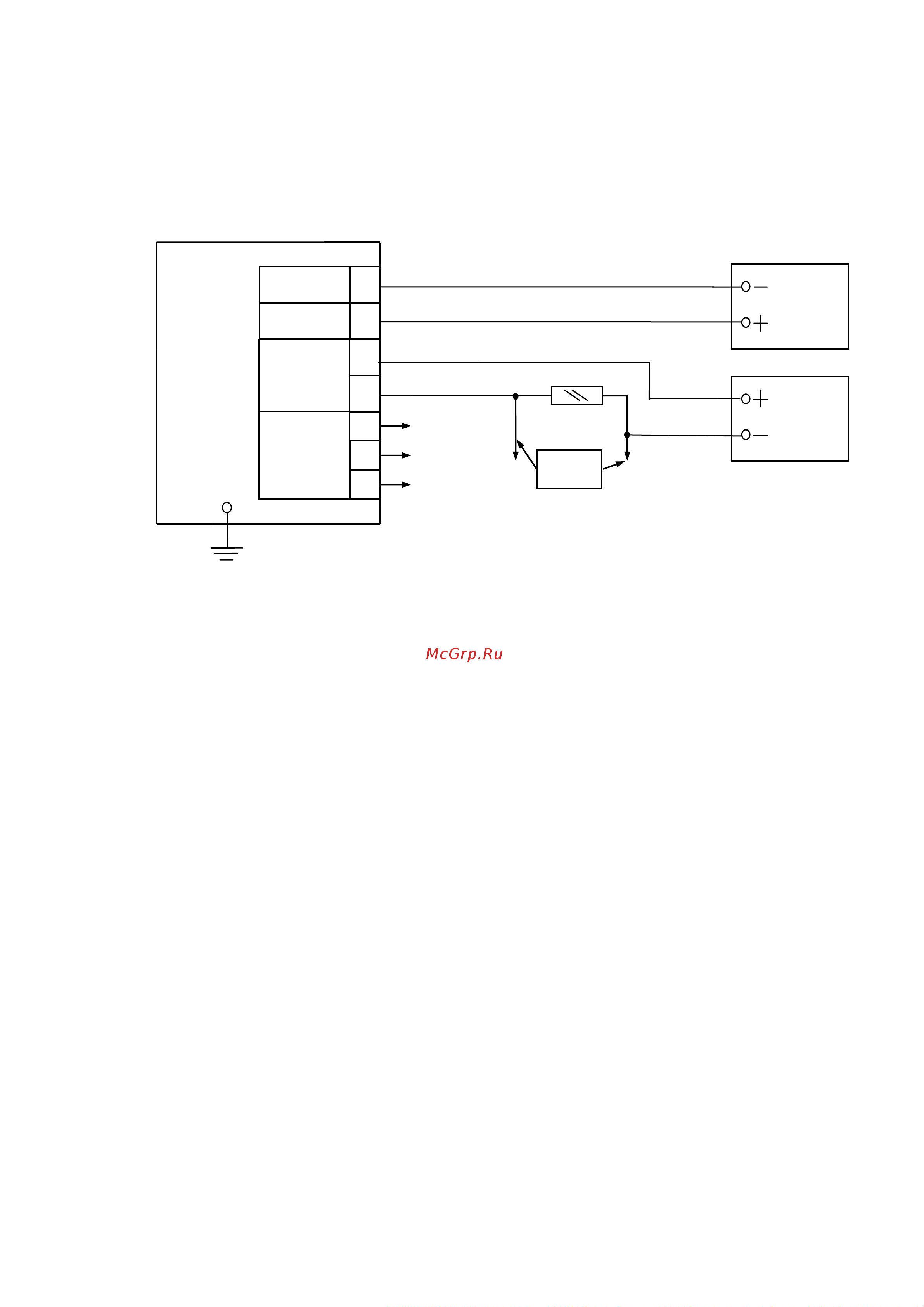

Рисунок Г.3 - Датчик расхода ДРГ.М(с интерфейсом RS-485).
Схема подключения при измерении
расхода без использования вторичного прибора (контроллера)
+Uп (+24 В)
частотный (им-
пульсный) вы-
ход, транзистор-
ная оптопара
RS-485
-Uп (0 В)
4
2
5
6
7
1
3
Х1
Х2
Датчик расхода
ДРГ.М
В-
A+
C
Вых +
ИП1
f
вых
+ Сч -
Вых -
ИП2
R1
