311.01.00.000-02 РЭ
24
ПРИЛОЖЕНИЕ Д
(обязательное)

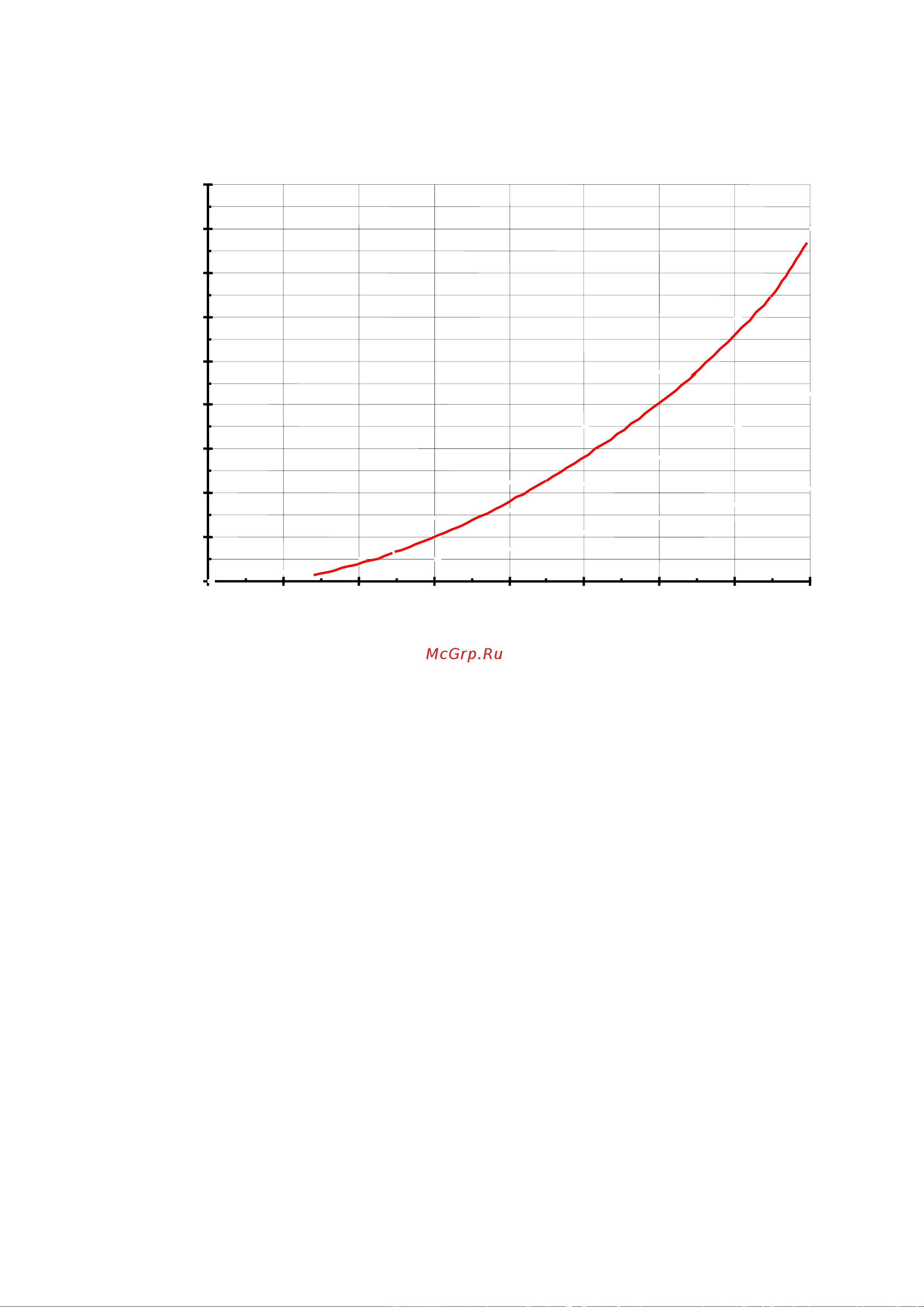

Рисунок Д.1 - График зависимости потери давления на датчике расхода
ДРГ.М от расхода при параметрах измеряемой среды:
- абсолютное давление - 101,3 кПа (стандартные условия);
- плотность - 0,65 кг/м
3
.
ДРГ.М-160/80И
10
20
30
40
50
60
70
80
ДРГ.М-160И
20
40
60
80
100
120
140
160
ДРГ.М-400И
50
100
150
200
250
300
350
400
ДРГ.М-800И
100
200
300
400
500
600
700
800
ДРГ.М-1600И
200
400
600
800
1000
1200
1400
1600
ДРГ.М-2500И
312,5
625
937,5
1250
1562,5
1875
2187,5
2500
ДРГ.М-5000И
625
1250
1875
2500
3125
3750
4375
5000
ДРГ.М-10000И
1250
2500
3750
5000
6500
7500
8750
10000
0
1
2
3
4
5
6
7
8
9
Q, м
3
/ч
Р
0
,кПа
