1.4 У с т р о й с т в о и р а б о т а

1.4.1 Датчик расхода состоит из первичного преобразователя расхода ПР и смонти-

рованного на нем электронного преобразователя ЭП. Электронный преобразователь ЭП со-

стоит из корпуса, в котором расположены плата преобразования и плата коммутации.

1.4.2 Датчик расхода работает следующим образом. Набегающий поток газа образует

за телом обтекания, находящимся в проточной части первичного преобразователя расхода,

дорожку, характеризующуюся местными завихрениями в потоке. Частота срыва вихрей с

тела обтекания пропорциональна скорости потока газа. У верхнего торца тела обтекания ус-

тановлены два чувствительных элемента (пьезоэлектрические датчики давления), воспри-

нимающие пульсации давления при срыве очередного вихря.

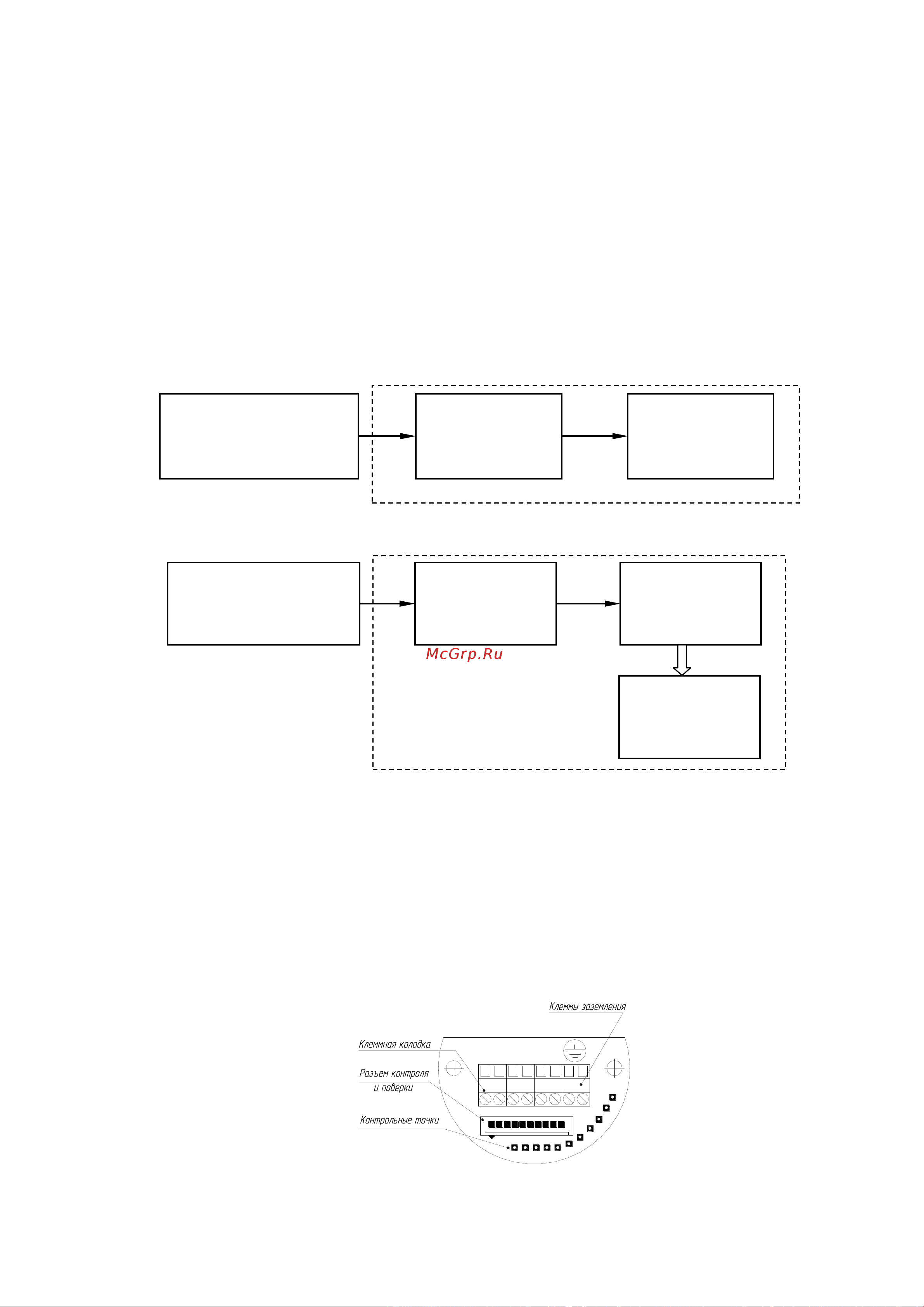

Структурная схема датчика расхода приведена на рисунках 1а, 1б.

Рисунок 1а - Структурная схема датчика расхода без цифрового выхода.

Рисунок 1б - Структурная схема датчика расхода с цифровым выходом.

1.4.3 Плата преобразования датчика расхода осуществляет усиление, фильтрацию,

масштабирование и обработку по заданному алгоритму сигналов с пьезоэлектрических дат-

чиков давления и формирует импульсный и токовый выходные информационные сигналы.

1.4.4 Подключение датчика расхода осуществляется посредством клеммной колодки на

плате коммутации согласно схемы электрической принципиальной 311.01.00.000 Э3 (без цифро-

вого выхода), или 311.01.00.000-01 Э3 (с интерфейсом HART) или 311.01.00.000-02 Э3 (с интер-

фейсом RS-485). Внешний вид платы коммутации приведен на рисунке 2.

1 2 3 4 5 6

K2 K3 K4 15

Рисунок 2 - Плата коммутации.

Первичный преобра-

зователь расхода ПР

Плата

преобразования

Плата

коммутации

ЭП

Первичный преобразова-

тель расхода ПР

ЭП

Плата

преобразования

Плата

интерфейса

НART или RS-485

Плата

коммутации

НART или RS-485
