Логика ДРГ.М-00400К [20/36] Обязательное
![Логика ДРГ.М-400 [20/36] Обязательное](/views2/1868220/page20/bg14.png)
311.01.00.000-01 РЭ
20
D
d1
d
L
96
B
2
102
Типоразмер d, мм
ДРГ.М-1600
ДРГ.М-2500
75
95
Н
d , мм
80
100
D, мм
114
133
1
ДРГ.М-5000 145 - 176
ДРГ.М-10000
195 200 232
А
А

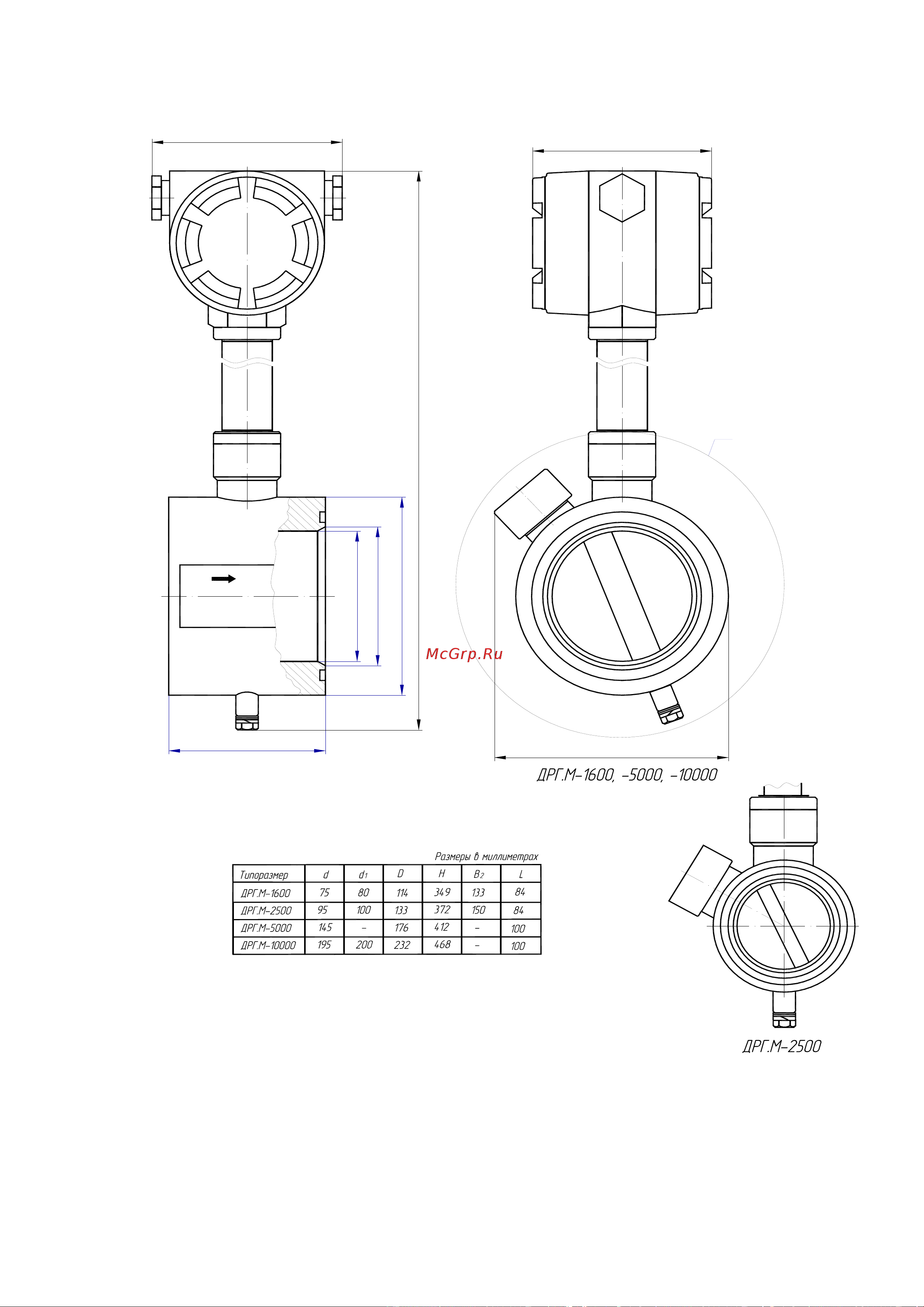

Рисунок А.3 – Датчик расхода ДРГ.М-1600, -2500, -5000, -10000.
Общий вид
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ А
(обязательное)
