2.5.2 В зависимости от типоразмера счѐтчик имеет 8-ми или 9-ти разрядный ро-

ликовый счетный механизм.

Цифры, стоящие после запятой, обрамлены красным цветом. Первый роликовый

барабан сумматора снабжен отражающей меткой, предназначенной для автоматического

снятия показаний со счетчика с помощью оптического датчика.

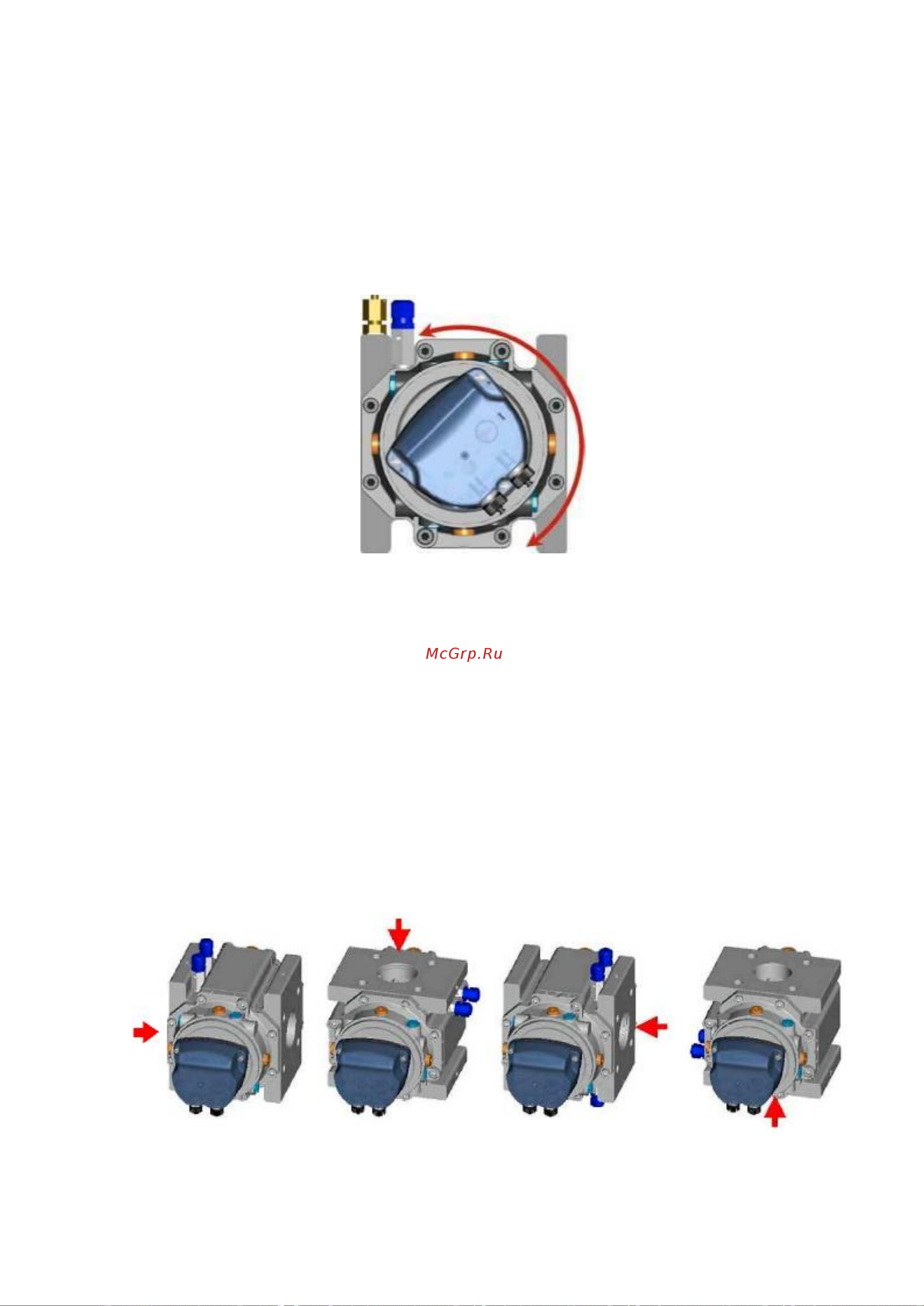

Для удобства считывания показаний корпус счетного механизма (рис.4) имеет

возможность поворачиваться вокруг своей оси на 350° (для выбора удобного угла счи-

тывания показаний). Степень защиты счетного механизма IР67 по ГОСТ 14254.

Рисунок 4 Счетный механизм

2.5.3 Счетчики с Ду 40 мм имеют следующие варианты исполнения: для уста-

новки на горизонтальном участке трубопровода (относительно горизонтально

расположенного роликового сумматора газ может двигаться по следующим

направлениям: только слева направо или только справа налево) или на вертикальном

участке трубопровода (относительно горизонтально расположенного роликового сумма-

тора газ может двигаться по следующим направлениям: только сверху вниз или толь-

ко снизу вверх) (требуемый вариант исполнения указывается при заказе).

Счетчики с Ду от 50 до 100 мм, могут устанавливаться в любом положении отно-

сительно направления потока газа (относительно горизонтально расположенного роли-

кового сумматора газ может двигаться по следующим направлениям: слева направо,

справа налево, сверху вниз, снизу вверх) ( рисунок 5).

Рисунок 5 Варианты установки счетчиков в зависимости от направления потока газа
