Для повышения износостойкости и срока службы счетчика, движущиеся детали
смазываются маслом, которое находится в переднем и заднем картерах. Количе-
ство масла, необходимое для оптимальной работы счетчика приведено в табли-
це.4
Таблица 4
Ду
40
50/80
80/100
Циклический
объем, дм
3
0,14 / 0,19
0,59 / 0,94
1,78/3,65
ВИД
установки
Картер
Необходимое количество масла, мл
Горизонт.
Перед.
Зад.
20
30
30
25
35
Вертикаль.
Перед.
Зад.
60
100
100
160
240
Имеется возможность долива масла без остановки счетчика (при наличии давле-
ния в трубопроводе) с помощью штуцера PETE'S PLUG со следующими технически-
ми характеристиками:
-максимальное избыточное рабочее давление до 2 МПа;
-наружная резьба К 1/4" (NPT) или G 1/4" (BSP);
-длина 40 мм.

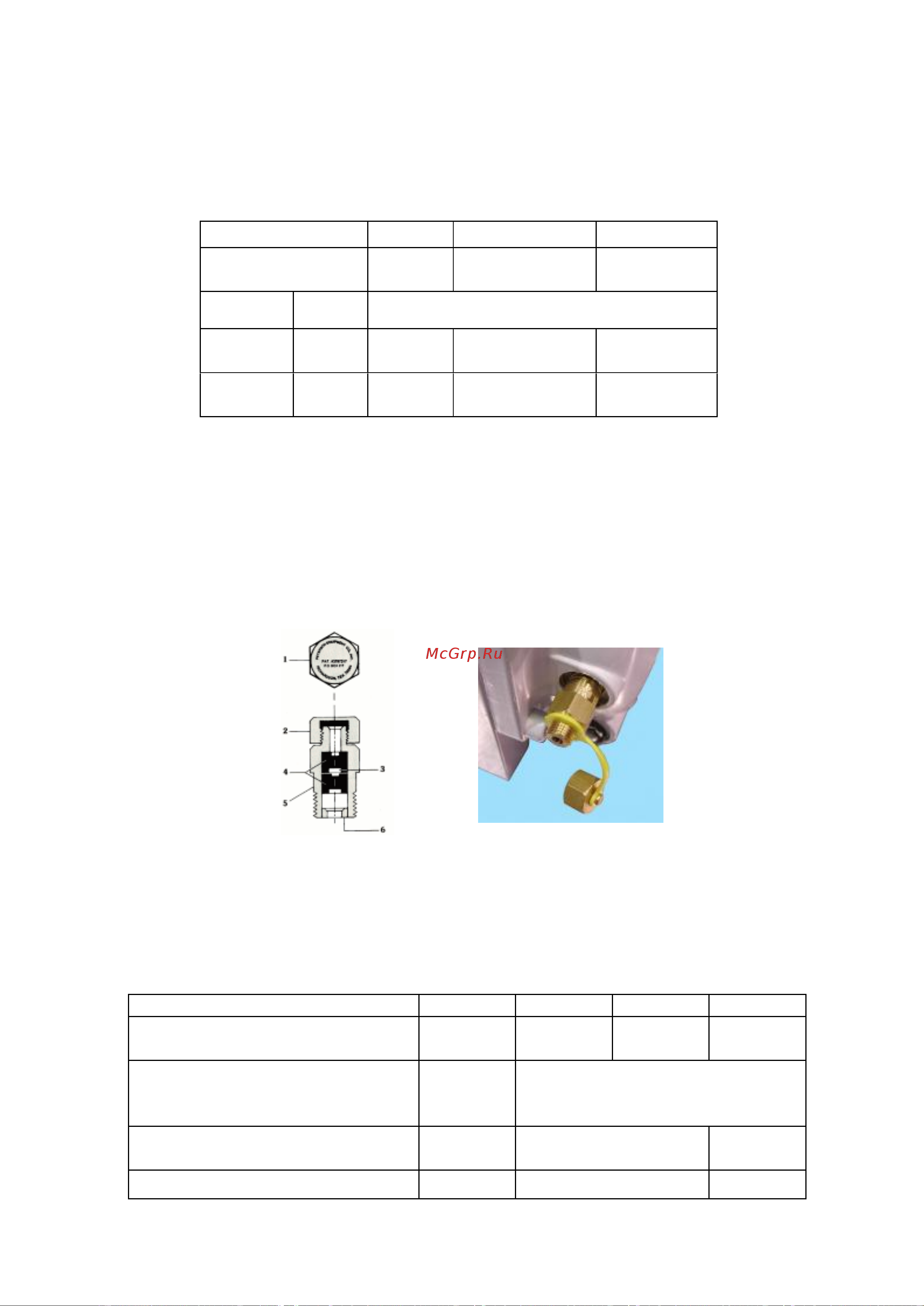

Конструкция штуцера PETE'S PLUG приведена на рисунке 3
1 - Этикетка; 2 - Колпачок с прокладкой; 3 - Карман; 4 - Самозакрывающийся клапан;
5 - Корпус
Рисунок 3 Конструкция штуцера PETE'S PLUG
Конструктивные параметры счетчиков приведены в таблице 5
Таблица 5
40
50
80
100
G10 G16
G25 G40
G16 G25
G40 G65
G65 G100
G160
G250
1,2(1,6)
1,6(1,93)
0,001
0,01
0,1
99999,999
9999999,99
99999999,9
