2.4.12 Степень защиты счѐтчика от проникновения пыли и воды - IP55 по

ГОСТ 14254.

2.4.13 Материал корпуса счѐтчика - алюминиевый сплав.

2.5 Конструктивное исполнение

2.5.1 Конструкция счетчика приведена на рисунке 2

Счетчики состоят из корпуса с измерительной камерой и двух роторов, взаимо-

связанных синхронизирующей парой шестеренок, двух крышек и отсчетного устрой-

ства. Роторы движутся за счет разности давлений на входе и выходе счетчика. В отсчет-

ном устройстве механический сумматор регистрирует объем прошедшего газа как чис-

ло оборотов роторов с соответствующим весовым коэффициентом. С трубопроводом

счетчик соединяется с помощью фланцев (кроме счетчиков Ду 40, имеющих резьбовое

присоединение). Детали счетчика, соприкасающиеся с рабочей средой, изготовлены из

алюминиевого сплава и имеют специальное антикоррозионное покрытие.

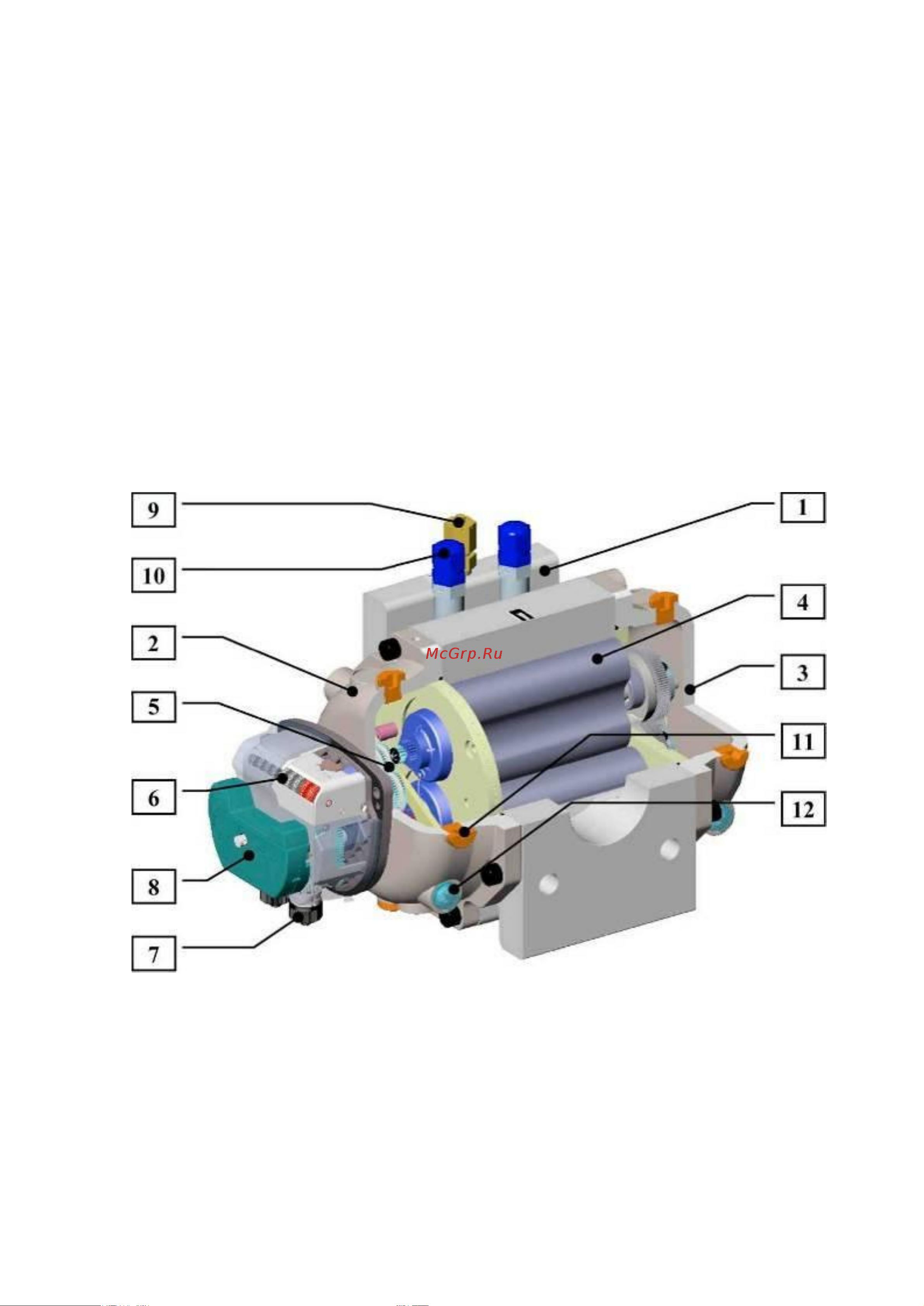

1 - Корпус; 2 - Передний картер; 3 - Задний картер; 4 - Ротор; 5 - Передаточный меха-

низм; 6 - Роликовый сумматор; 7 - Разъем Binder; 8 - Датчик Сyblе Sensor; 9 - Штуцер

отбора давления; 10 - Гильза для датчика температуры; 11 - Заглушка; 12 - Индикатор

контрольного уровня масла;

Рисунок 2 Конструкция счетчика
