Viewsonic PJD5221 [20/71] Подключение источника компонентного видеосигнала

Порядок подключения 17

Подключение источника компонентного

видеосигнала

Проверьте, есть ли в вашем видеоустройстве незадействованные выходные разъемы

компонентного видеосигнала:

• Если есть, то перейдите к следующему шагу процедуры.

• Если нет, то для подключения к проектору придется использовать другой способ.

Порядок подключения проектора к источнику компонентного

видеосигнала:

1. Подключите три штекера RCA на одном конце переходного кабеля

"Компонентное видео/VGA (D-Sub)" к выходным разъемам Компонентного

видео на видеоустройстве. Подключайте штекеры RCA к гнездам того же цвета:

зеленый к зеленому, синий к синему, красный к красному.

2. Подключите разъем D-Sub на другом конце переходного кабеля "Компонентное

видео/VGA (D-Sub)" к разъему COMPUTER IN 1 или COMPUTER IN 2

проектора.

3. Если

хотите во время презентаций использовать встроенный в проектор

динамик (микшированный монозвук), то один конец подходящего звукового

кабеля подключите к аудиовыходу компьютера, а другой конец - к гнезду

AUDIO IN проектора.

4. При желании можно взять другой подходящий звуковой кабель и один его конец

подключить к гнезду AUDIO OUT проектора, а другой конец - к внешним

динамикам.

После подключения управлять звуком можно будет с помощью экранных меню

проектора.

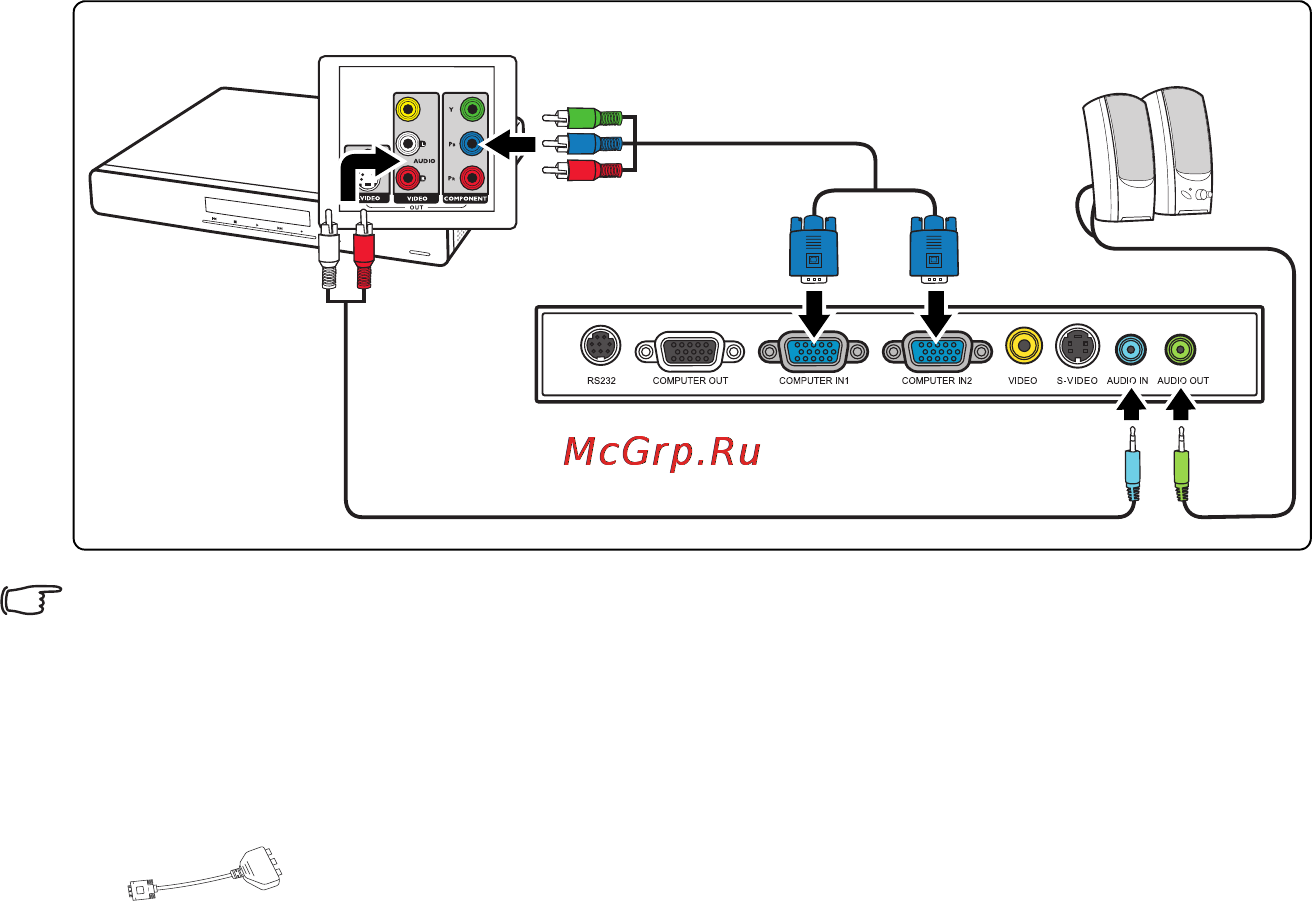

При подключениях руководствуйтесь следующим рисунком:

• Этот проектор способен воспроизводить только микшированный монозвук, даже

если к нему подключен стереофонический звуковой сигнал. Подробности см. в

разделе "Подключение аудиосигнала" на стр. 16.

• Если после включения проектора и правильного выбора источника видеосигнала

изображение отсутствует, то убедитесь, что видеоустройство включено и нормально

работает. Также проверьте правильность подключения сигнальных кабелей.

•

Аудио/видео устройство

Переходной кабель

"Компонентный

видеосигнал-VGA" (D-Sub)

Аудиокабель

Динамики

или

Переходник VGA-компонентный

(ViewSonic P/N: CB-00008906)
