Введение8

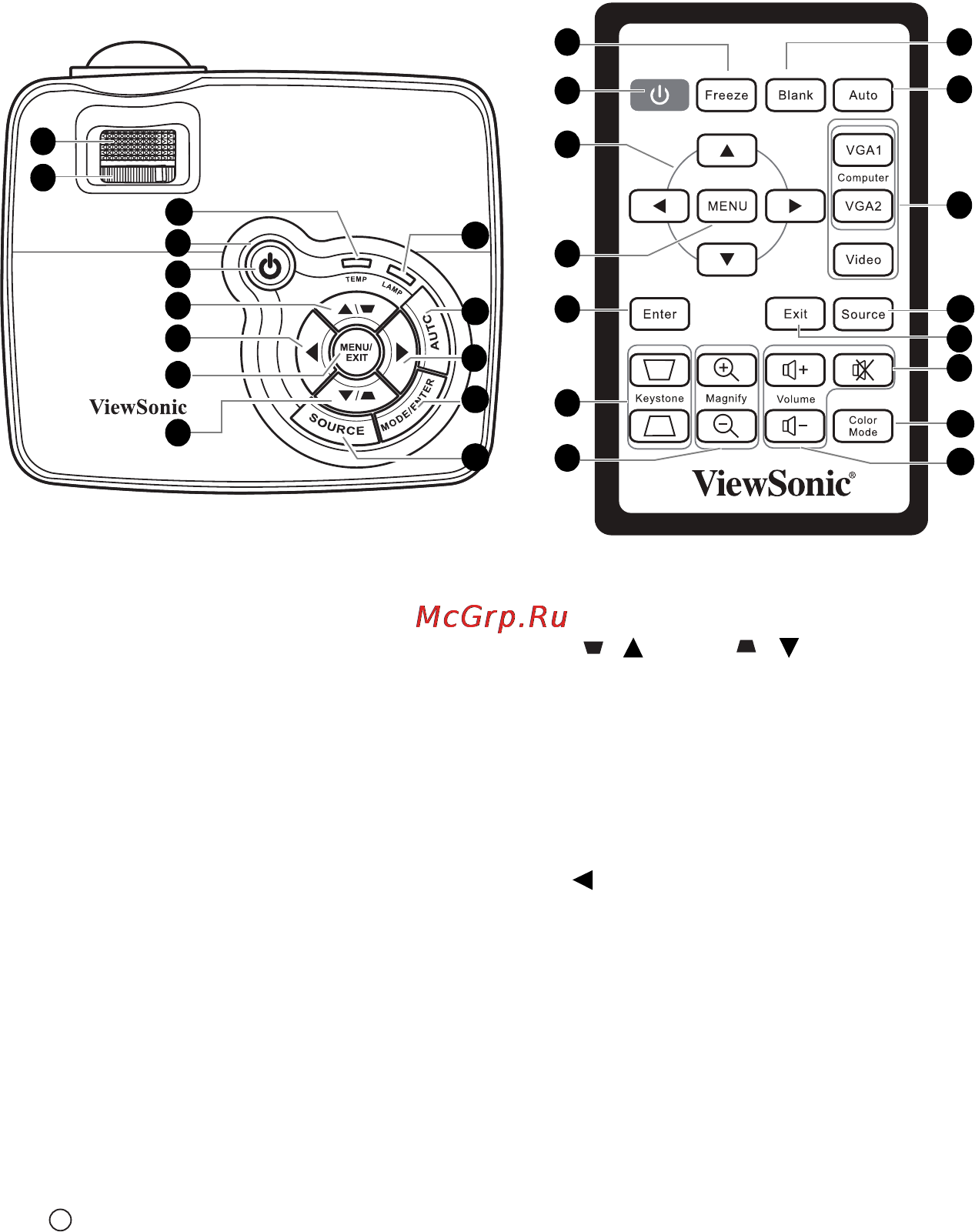

Органы управления и их назначение
Проектор и пульт ДУ
1. Кольцо фокусировки
Регулировка резкости проецируемого
изображения Подробности см. в разделе
"Точная настройка размера и резкости
изображения" на стр. 27.
2. Кольцо масштабирования
Регулировка размера изображения
Подробности см. в разделе "Точная
настройка размера и резкости
изображения" на стр. 27.
3. TEMP (Индикатор температуры)
Загорается красным, если температура
проектора становится выше
допустимой. Подробности см. в
разделе
"Индикаторы" на стр. 52.
4. POWER (Индикатор питания)
Горит или мигает во время работы
проектора. Подробности см. в разделе
"Индикаторы" на стр. 52.
5. Питание
Попеременное переключение проектора
между режимами ожидания и
включения. Подробности см. в разделах
"Включение проектора" на стр. 20 и
"Выключение проектора" на стр. 37.
6. Коррекция трапецеидальных
искажений/кнопки
со стрелками
(/Вверх, / Вниз)
Ручная коррекция трапецеидальных
искажений, возникающих при
проецировании под углом к экрану.
Подробности см. в разделе
"Коррекция трапецеидальных
искажений" на стр. 28.
7. Влево/Blank
Скрытие изображения с экрана.
Подробности см. в разделе "Скрытие
изображения" на стр. 35.
8. MENU/EXIT
Включение экранного меню. Возврат к
предыдущему меню, выход и
сохранение
настроек меню.
Подробности см. в разделе "Работа с
меню" на стр. 22.
9. LAMP (Индикатор лампы)
Показывает состояние лампы. Горит
или мигает в случае неполадок с
лампой. Подробности см. в разделе
"Индикаторы" на стр. 52.
1
2
10
11
9
13
12
6
3
4
5
7
8
6
5
13
21
14
15
17
16
24
22
23
25
20
10
18
19
I
I
